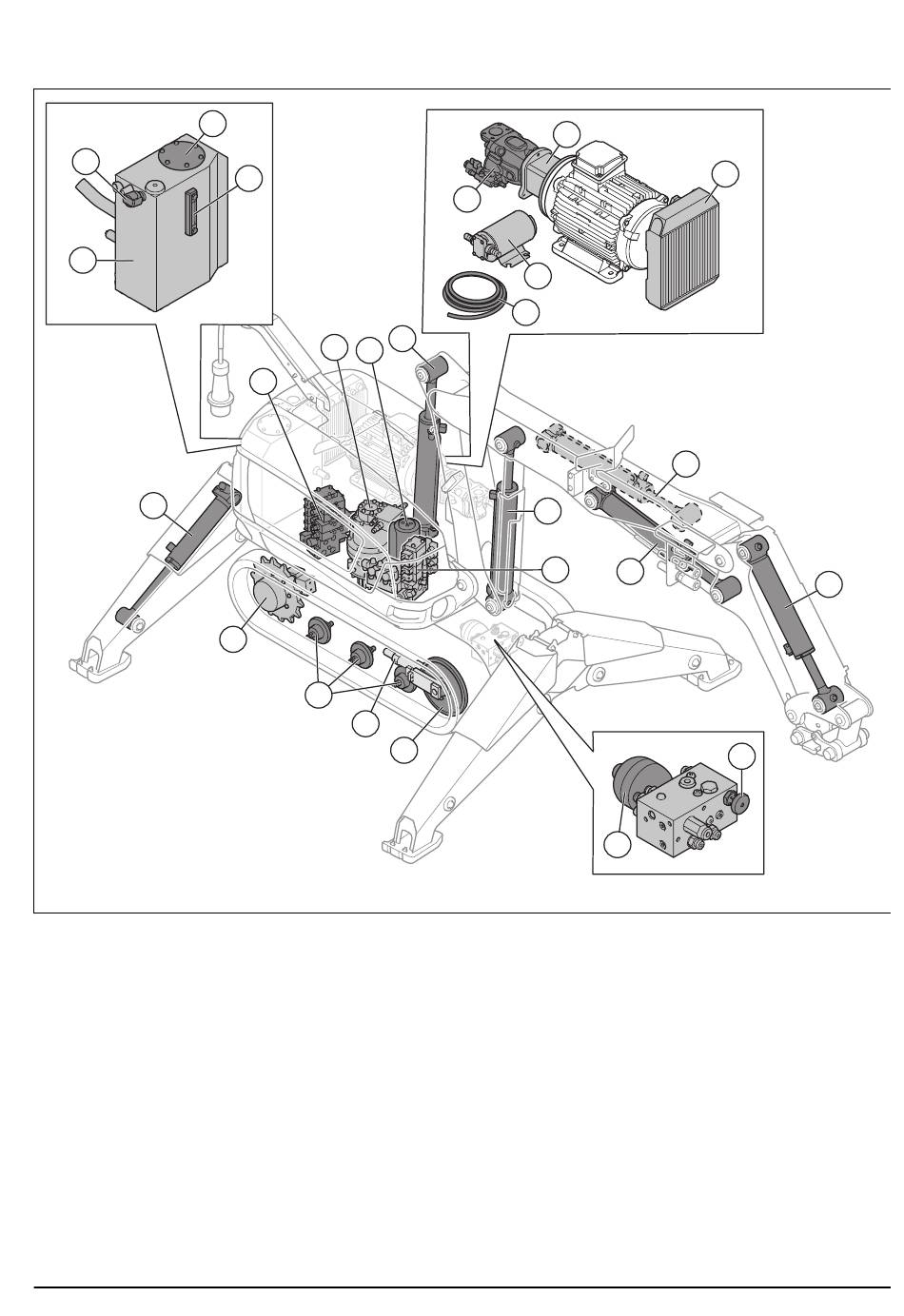

Productoverzicht, hydraulisch systeem (DXR 275, DXR 305, DXR 315)
17
16
15
9
1. Kleppenblok voor armsysteem
2. Zwenkmotor
3. Wartel
4. Kleppenblok voor chassis
5. Aandrijfmotor
6. Steunwiel
7. Cilinder voor rupsbandspansysteem
8. Spanwiel
9. Cilinders voor stempelpoten
10. Cilinder 1
11. Cilinder 2
12. Cilinder 3
13. Cilinder 4
1401 - 003 - 21.11.2022
18
10
2
3
1
5
6
7
20
19
22
23
11
4
8
14. Cilinder 5, alleen voor DXR 315
15. Hydraulische-olietank
16. Luchtfilter
17. Deksel hydrauliekoliefilter
18. Kijkglas
19. Hydraulische pomp
20. Koppelingshuis
21. Koeler voor hydraulische olie
22. Hydraulische vulpomp
23. Aanzuigslang
24. Hydraulische accumulator voor
rupsbandspansysteem
25. Klep voor rupsbandspansysteem
21
14
12
25
24
13
9
