Opstelling
OPMERKING: Houd tijdens het afstellen de
trekker in de getoonde stand.
DUW F
TRE
HIER
4.
Draai de afstelknop (13c) goed vast.

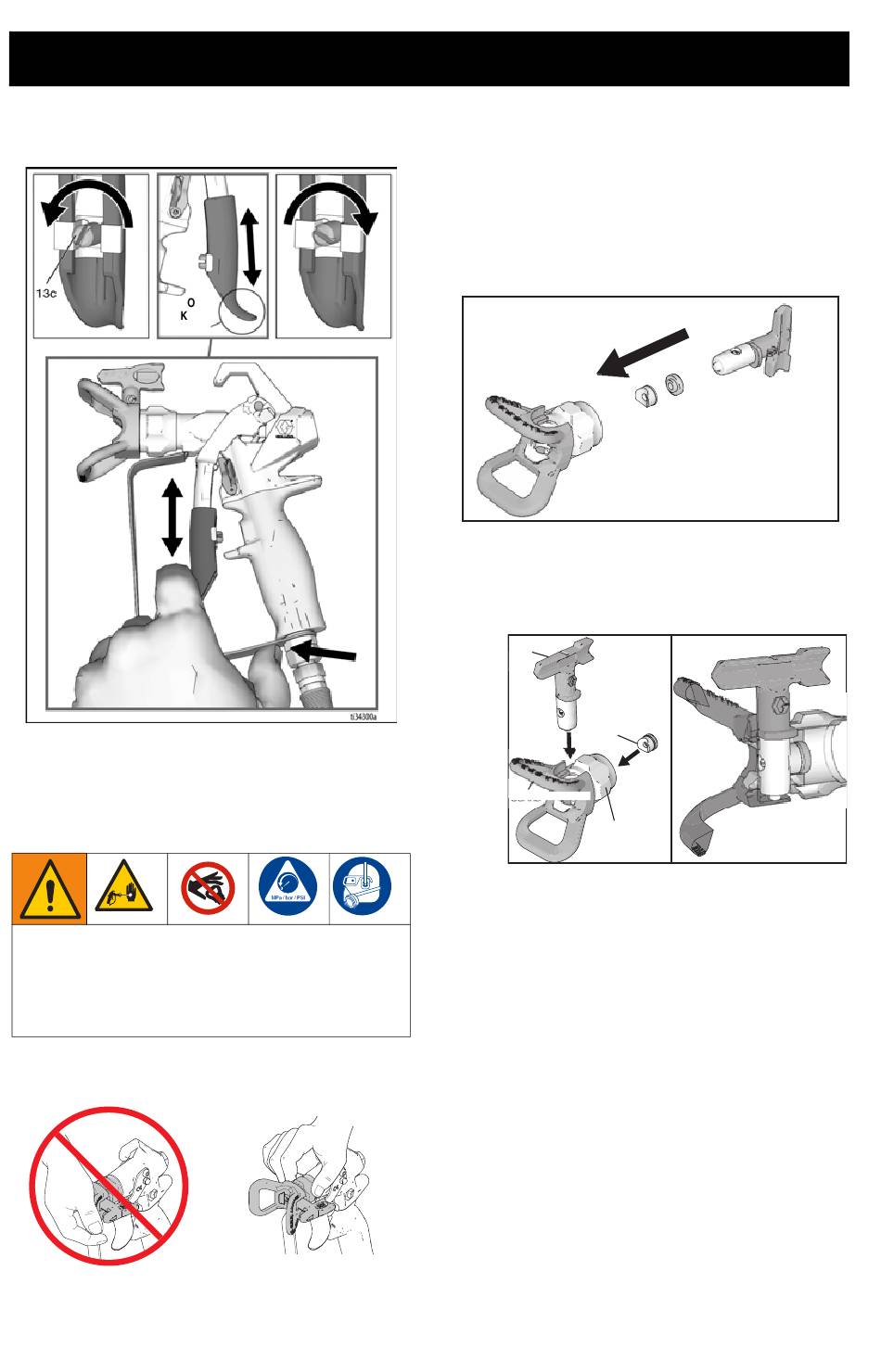

De tip en de beschermer
op het pistool installeren
Houd uw hand niet voor de spuittip bij het
installeren of verwijderen van de spuittip en
tipbeschermer om ernstige verwondingen
als gevolg van injectie door de huid te
voorkomen.
NEE
6
Om lekken van de spuittip te voorkomen,
dient u ervoor te zorgen dat de spuittip en
tipbeschermer goed aangebracht zijn.
1.
2.
3.
4.
5.
Pistool aansluiten op
het spuitapparaat
Controleer of het spuitapparaat is uitgeschakeld
en losgekoppeld van de stroombron. Zie de
instructiehandleiding van uw spuitapparaat
JA
voor instructies met betrekking tot voorpompen
en spuiten.
1.
2.
3.
Ontlast de druk. Zie de
Drukontlastingsprocedure, pagina 5.
Zet de trekker op de vergrendeling (15).
Gebruik de spuittip (26) om de pakking en
de afdichting (24) in de tipbeschermer(25)
uit te lijnen.
Breng de tip (26) aan in de
beschermer (25).
Controleer of onderdelen van spuittip en
tipbeschermer in de afgebeelde volgorde
zijn gemonteerd.
SPUITTIP
SPRAY
(26)
TIP
(24)
RUBBER PAKKING /
RUBBER
METALEN
GASKET/METAL
AFDICHTING
SEAL
TIP
TIPBESCHERMER
GUARD
(25)
RETAINING NUT
BORGMOER
Monteer de tipbeschermer (25)
op het uiteinde van het pistool (1).
Draai de borgmoer met de hand aan.
Bevestig de toevoerslang aan de
vloeistofuitlaat van het spuitapparaat.
Bevestig het andere uiteinde van de
toevoerslang aan op de pistoolwartel (7).
Draai alle aansluitingen stevig vast met
behulp van twee moersleutels (een op
de wartel (7) en een op de slang).
Zie de instructiehandleiding van uw
spuitapparaat voor instructies met
betrekking tot voorpompen.
ti29141a
ti29140a
3A6291C
