Repareren of vervangen
Repareren of vervangen
Lees, om letsel te voorkomen, altijd alle
waarschuwingen in deze handleiding en
de handleiding van de spuitapparatuur
voordat u reparatiewerkzaamheden aan
het pistool uitvoert.

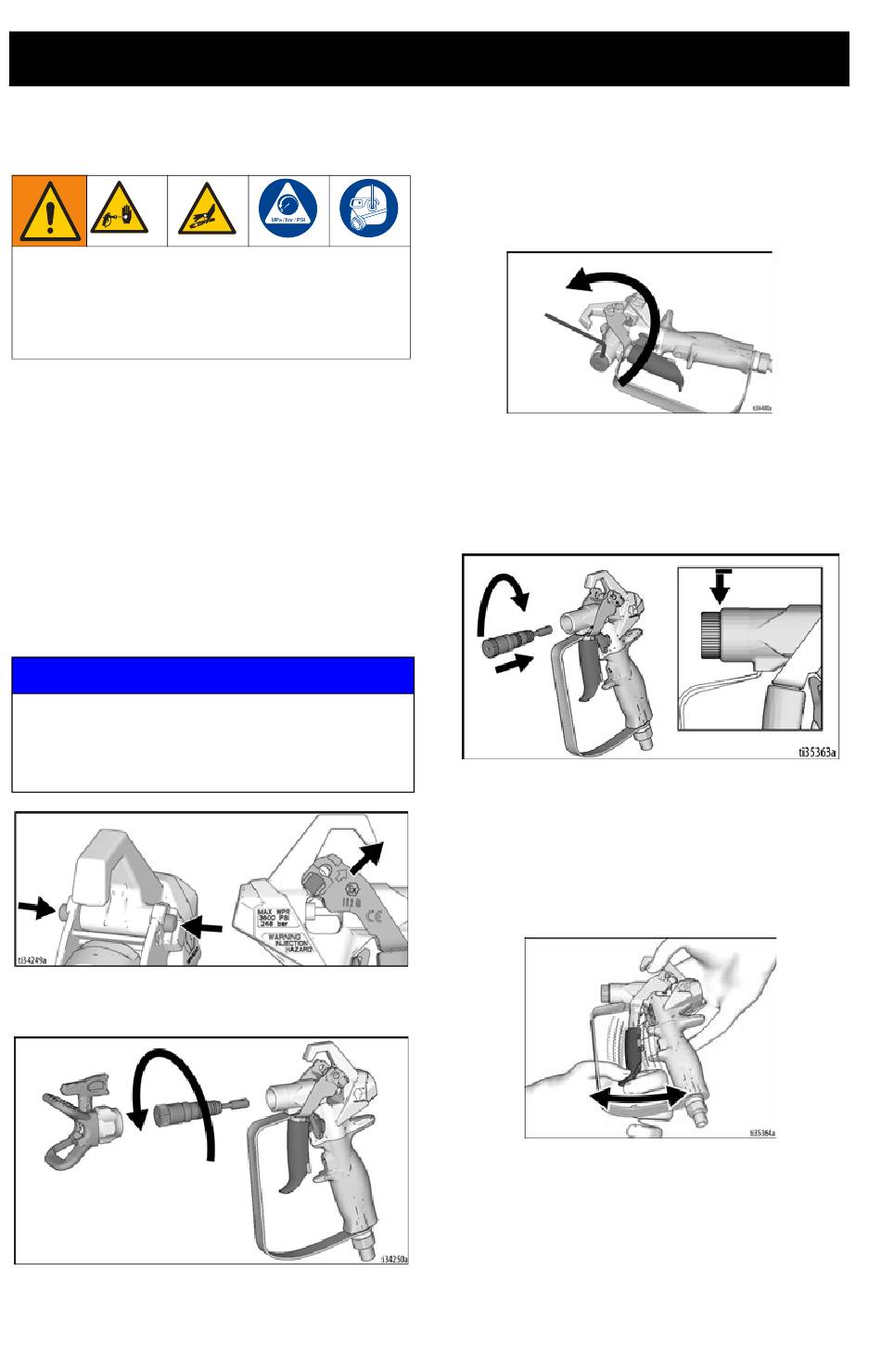

Patroon vervangen
1.
Ontlast de druk. Zie de
Drukontlastingsprocedure, pagina 5.
2.
Zet de trekker op de vergrendeling (15).
3.
Verwijder de tip (26) en de beschermer
(25) van het pistool (1).
4.
Haal de trekker van de veiligheidspal (15).
5.
Druk de twee pinnen (11) in en trek
de trekker (13) omhoog naar de
reparatiestand, zoals afgebeeld.
LET OP
Probeer nooit de patroon te verwijderen als de
trekker (13) niet vergrendeld is. De patroon
gaat er dan niet uit. Met een gedeeltelijk
verwijderde patroon werkt het pistool niet goed.
6.
Schroef de patroon (2) uit de voorkant
van het pistool (1).
12
OPMERKING: Als de trekker met de hand
moeilijk los gaat, kunt u een 1/8" inbussleutel
gebruiken om te trekker los te krijgen.
Zie afbeelding.
7.
Reinig de interne kanalen van het pistool
met een zachte borstel.
8.
Installeer de nieuwe patroon (2) in het
pistool en draai die met de hand aan tot
het niet meer verder gaat. Bij de pijl (a)
mag geen ruimte overblijven.
9.
Duw de trekker (13) terug in de
spuitpositie. De pinnen (11) moeten weer
terugklikken, zodra de trekker (13) geheel
in positie is. Controleer dat de patroon
correct geplaatst is, en dat de trikker (13)
soepel heen en weer gaat.
OPMERKING: Gebruik het pistool niet als
de patroon niet correct geplaatst is.
10. Installeer de tip (26) en de
beschermer (25).
Geen ruimte
(a)
3A6291C
