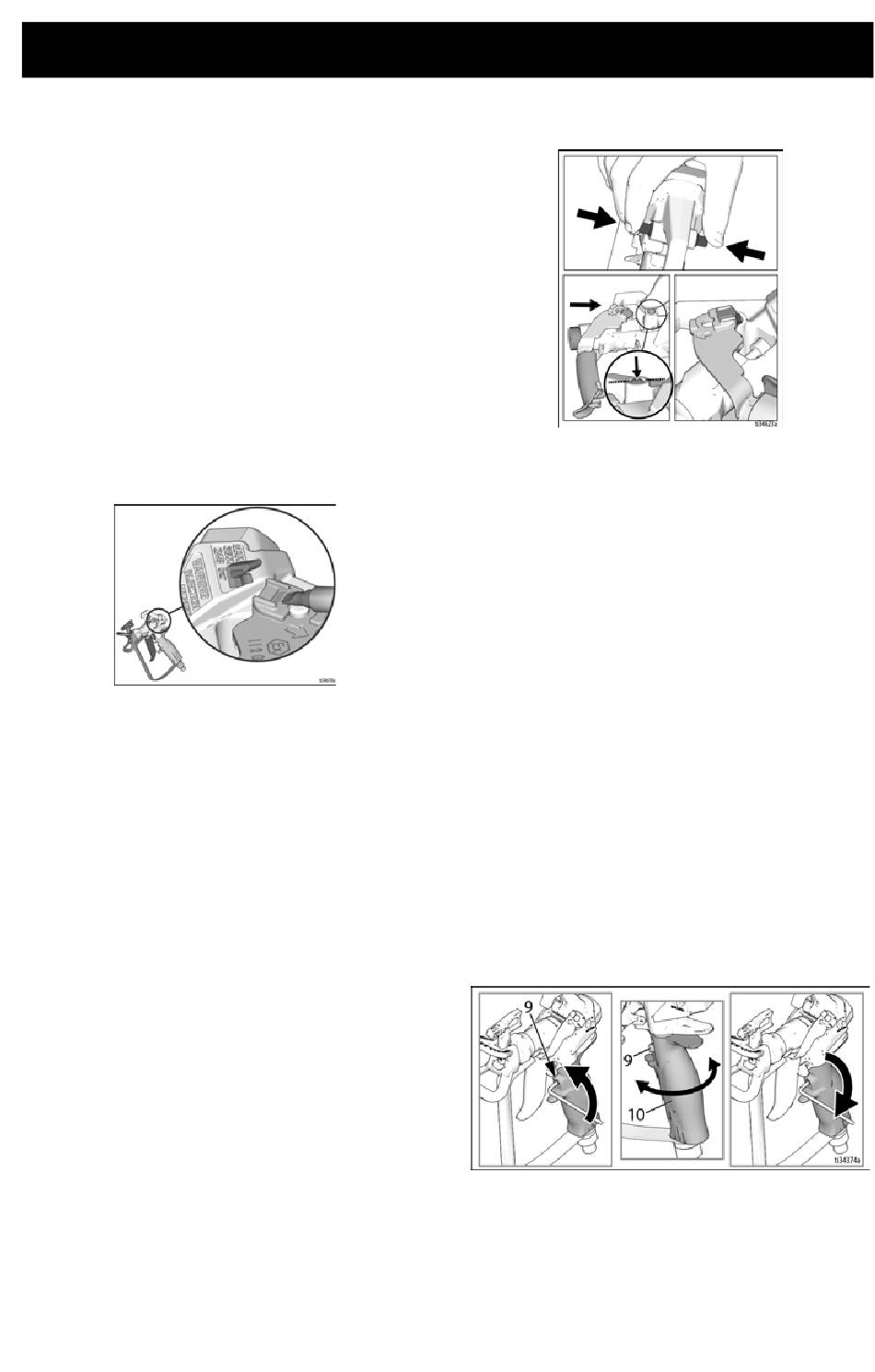

De trekker Eenheid
Vervanging
Zorg dat u voor deze procedure
Trekkervervangingsset 17Y466 bij
de hand hebt.
1.
Ontlast de druk. Zie de
Drukontlastingsprocedure, pagina 5.
Zet de trekker op de vergrendeling (15).
2.
Verwijder de tip (26) en de
beschermer (25) van het pistoolhuis (1).
3.
Desgewenst kunt u de trekkerverlenging
(13b) afstellen voor tweevingergebruik.
Zie Afstelling van de trekker, pagina 5.
4.
Maak met een platte schroevendraaier
de plastic trekkerstops (14) los van de
trekker (13).
5.
Haal de trekker van de veiligheidspal (15).
Maak de trekkerbeschermer (5) los van
het huis (1) en draai die weg.
6.
Druk de twee pinnen (11) in en til
voorzichtig de trekker (13) van de
voorkant van het pistool (1).
OPMERKING: De drukpinnen (11) heeft een
veer. Wees voorzichtig bij het verwijderen
van de trekker.
7.
Haal de veer (12) en de pinnen (11) uit
het pistoolhuis (1).
8.
Plaats de nieuwe veer (12) en de
drukpinnen (11) uit de vervangingsset
in het pistoolhuis (1).
9.
Druk de twee pinnen (11) in tot ze
beide gelijk zijn met de buitenkant van
het pistoolhuis (1). Schuif de nieuwe
trekkerconstructie (13) op de voorkant
3A6291C
Repareren of vervangen
van het pistool (1) en over de
drukpinnen (11).
10. Dus de trekkerconstructie (13) weer terug
in de spuitpositie. Als de trekker (13)
helemaal ingetrokken is, moeten de
drukpinnen (11) weer naar buiten in
hun normale stand springen.
11. Plaats de trekkerbescherming (5) weer
in het pistoolhuis (1).
12. Zet de trekker op de vergrendeling (15).
Breng de tip (26) en de beschermer (25)
weer aan in het pistoolhuis (1).
Hendel uitlijnen
Als na vastdraaien de handel niet meer
goed zit t.o.v. het huis, is uitlijnen nodig.
1.
Ontlast de druk. Zie de
Drukontlastingsprocedure, pagina 5.
Zet de trekker op de vergrendeling (15).
2.
Draai de hendel (10) goed vast.
3.
Draai de stelschroef (9) los met een
1/8" inbussleutel.
4.
Draai de hendel (10) zo dat die goed
zit t.o.v. het huis (1).
5.
Draai de stelschroef (9) vast.
13
