De
De onderpomp
De
onderpomp weer
onderpomp
weer monteren
weer
1. Installeer de verdeelstukken (19) op de cilinder
(1). Smeer de O-ringen (21 en 33) en zorg dat
ze op hun plaats zitten in de groeven op de
verdeelstukken (19). Breng draaddichtingsmiddel
aan op de schroeven (26) en breng ze aan in de
vier onderste gaten op het verdeelstuk (19).
2. Smeer een O-ring (22) in en schuif deze op een
bout op het verdeelstuk (46). Breng de bout van
het verdeelstuk (46) aan in het bovenste deel
van een verdeelstuk (19) en draai vast met 13,5
N•m (10 ft-lb). Als de bout (46) is vastgedraaid,
draai de vier schroeven (26) vast tot 1,5–2,5 N•m
(13–23 in-lb).
3. Smeer een O-ring (110) in en schuif deze op
de loop van een omzetter (111). Installeer
de omzetter (111) in de omzetterpoort in het
verdeelstuk (19).
4. Smeer een O-ring (22) in en steek deze in de
onderste poort van het verdeelstuk (19). Monteer
een zitting (23) en draai vast tot 13,5 Nm (10
ft-lb).
5. Monteer de O-ringen (24) in de bovenste en
onderste poorten van de verdeelstukken (19) en
schroef de doseerventielen (25) vast. Draai aan
tot 28–40 N•m (20-30 ft-lb).
6. Draai de doppen op de doseerventielen (25)
totdat ze tegen de onderzijde komen en draai ze
dan 1-1/4 slagen los. Sluit de luchtleidingen aan
(zie
Luchtaansluitingen, page
334084M
monteren (serie
monteren
(serie B) B) B)
(serie
10).
7. Smeer de zuigerpakkingen (16) en O-ring (42).
Monteer de zuiger als volgt op de onderste stang
(2b):
a. Installeer één sluitring (12) en het onderste
(kortere) afstandsstuk (13).
b. Installeer één pakking (16) op elke kraag
van de zuigerlager (14), waarbij de lipjes
zijn afgekeerd van het lager. Installeer de
zuigerlager (14).
c. Installeer de O-ring (42), het bovenste
(langere) afstandsstuk (15) en één sluitring
(12).

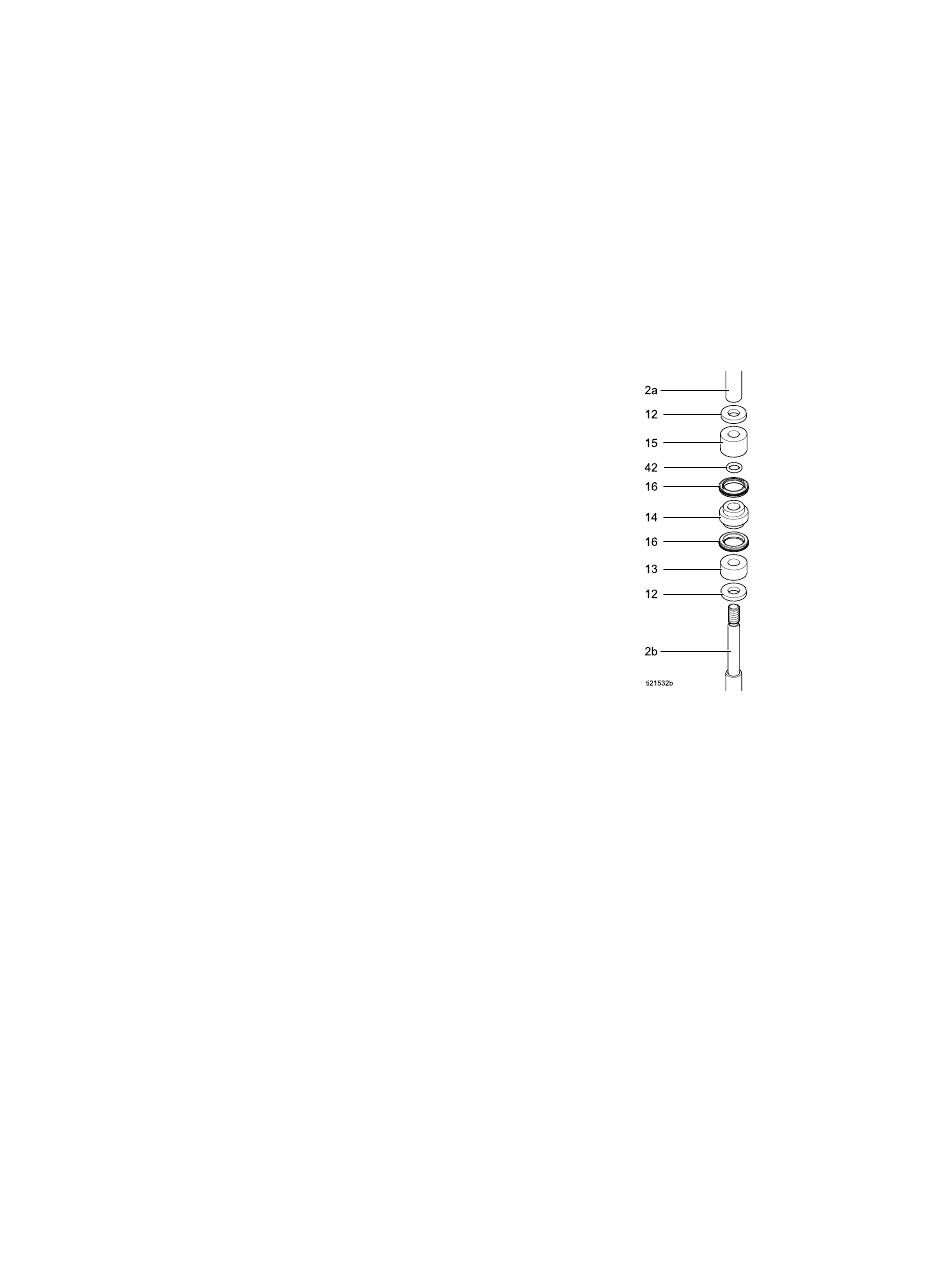

Figure 14 Zuigerstangeenheid
8. Breng draaddichtingsmiddel aan op de
mannelijke schroefdraden van de onderste stang
(2b). Schroef de bovenste zuigerstang (2a) op
de onderste stang; gebruik de platte kanten aan
beide uiteinden. Draai aan tot 35-45 Nm (4-5
in-lb).
9. Steek de zuigerstangeenheid van onderaf in
de cilinder (1). Duw de stang omhoog tot deze
bovenaan uit de cilinder (1) steekt.
OPMERKING:
OPMERKING: de 70 cc-onderpomp 24T793
OPMERKING:
heeft twee U-bekerpakkingen (10) in de onderste
halspatroon; de 35 cc-onderpomp 24T792 heeft
alleen de bovenste.
Repareren
23
