De
De onderpomp
De
onderpomp weer
onderpomp
weer monteren
weer
1. Installeer de verdeelstukken (19, 20) op de
cilinder (1). Smeer de O-ringen (21) en zorg dat
ze op hun plaats zitten op de pasvlakken. Breng
draaddichtingsmiddel op de schroeven (26) aan
en draai ze aan tot 1,5–2,5 N•m (13-23 in-lb).
2. Smeer de O-ringen (33). Breng
draadsmeermiddel aan en installeer de
verloopstukken (27) en O-ringen (33) op de
cilinder (1). Sluit de buizen van de inlaat (29) en
uitlaat (28) aan bij de cilinder (1).
3. Smeer de O-ringen (22, 24). Installeer de
O-ringen (22), zittingen (23) en O-ringen
(24) in de verdeelstukken (19 en 20).
Breng draadsmeermiddel aan en schroef de
doseerventielen (25) in de verdeelstukken. Draai
aan tot 28–40 N•m (20-30 ft-lb).
4. Draai de doppen op de doseerventielen (25)
totdat ze tegen de onderzijde komen en draai ze
dan 1-1/4 slagen los. Sluit de luchtleidingen aan
(zie
Luchtaansluitingen, page
5. Smeer de zuigerpakkingen (16) en O-ring (42).
Monteer de zuiger als volgt op de onderste stang
(2b):
a. Installeer één sluitring (12) en het onderste
(kortere) afstandsstuk (13).
b. Installeer één pakking (16) op elke kraag
van de zuigerlager (14), waarbij de lipjes
zijn afgekeerd van het lager. Installeer de
zuigerlager (14).
c. Installeer de O-ring (42), het bovenste
(langere) afstandsstuk (15) en één sluitring
(12).

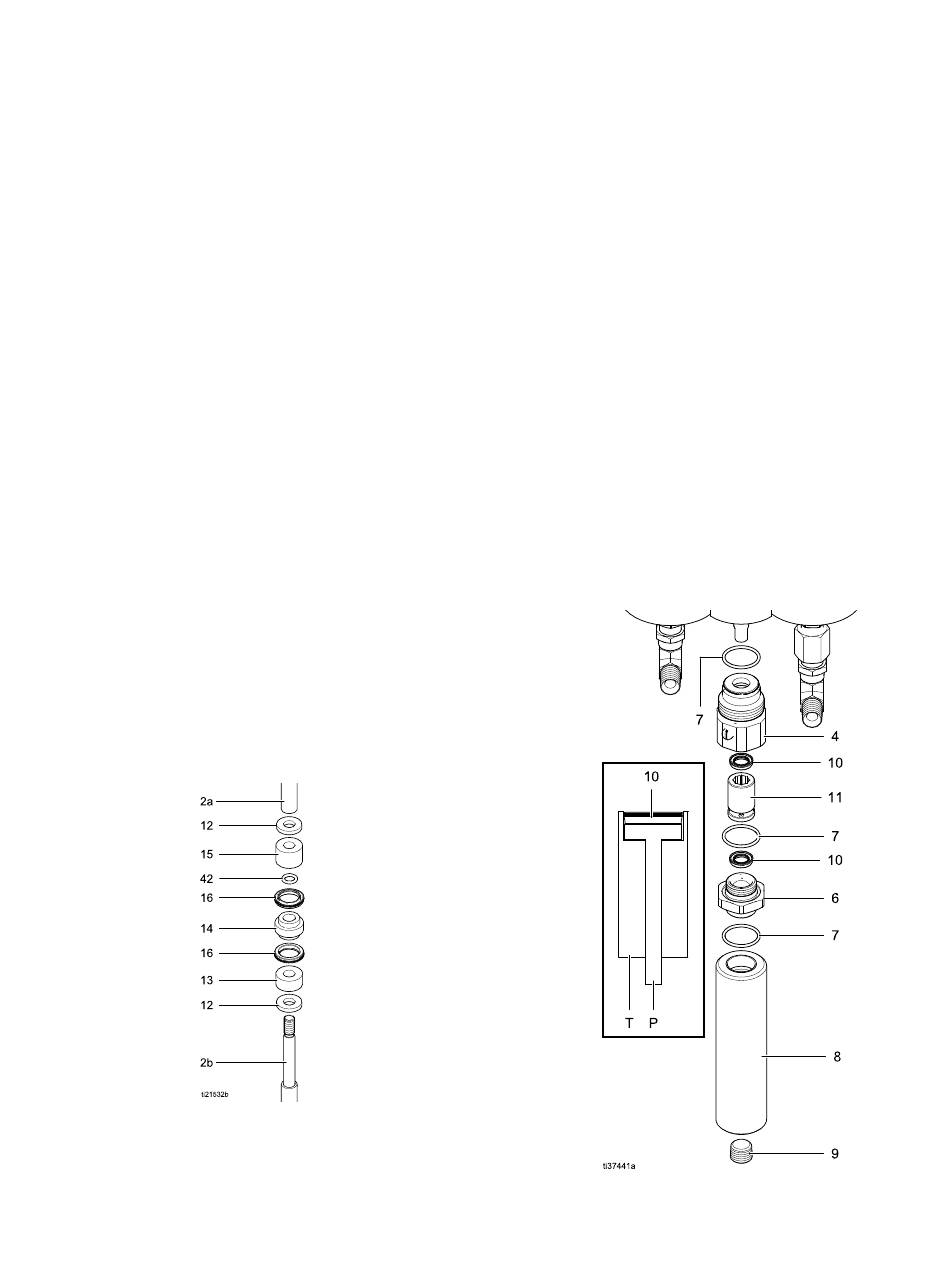

Figure 18 Zuigerstangeenheid
334084M
monteren (serie
monteren
(serie A, A, A, zuur)
(serie
10).
zuur)
zuur)
6. Breng draaddichtingsmiddel aan op de
mannelijke schroefdraden van de onderste stang
(2b). Schroef de bovenste zuigerstang (2a) op
de onderste stang; gebruik de platte kanten aan
beide uiteinden. Draai aan tot 35-45 Nm (4-5
in-lb).
7. Steek de zuigerstangeenheid van onderaf in
de cilinder (1). Duw de stang omhoog tot deze
bovenaan uit de cilinder (1) steekt.
OPMERKING:
OPMERKING: de 70 cc-onderpomp 24T793
OPMERKING:
heeft twee U-bekerpakkingen (10) in de onderste
halspatroon; de 35 cc-onderpomp 24T792 heeft
alleen de bovenste.
8. Smeer de O-ringen (7) en pakking(en) (10).
Plaats de bovenste pakking (10) in het
gereedschap (T) dat is inbegrepen bij de
afdichtingsset. De lipjes van de pakking moeten
uit het gereedschap naar buiten wijzen. Steek
het gereedschap in de onderste halspatroon
(4). Duw op de as van het gereedschap (P) om
de pakking stevig in de patroon te bevestigen.
Na de plaatsing wijzen de lipjes van de pakking
omhoog. Installeer het lager (11). Alleen voor 70
cc-onderpompen: installeer de tweede pakking
(10) met de lipjes eveneens naar boven.
Figure 19 Onderste halseenheid
Repareren
27
