150 Programmakenmerken
Ohm
4000
1330
550
100

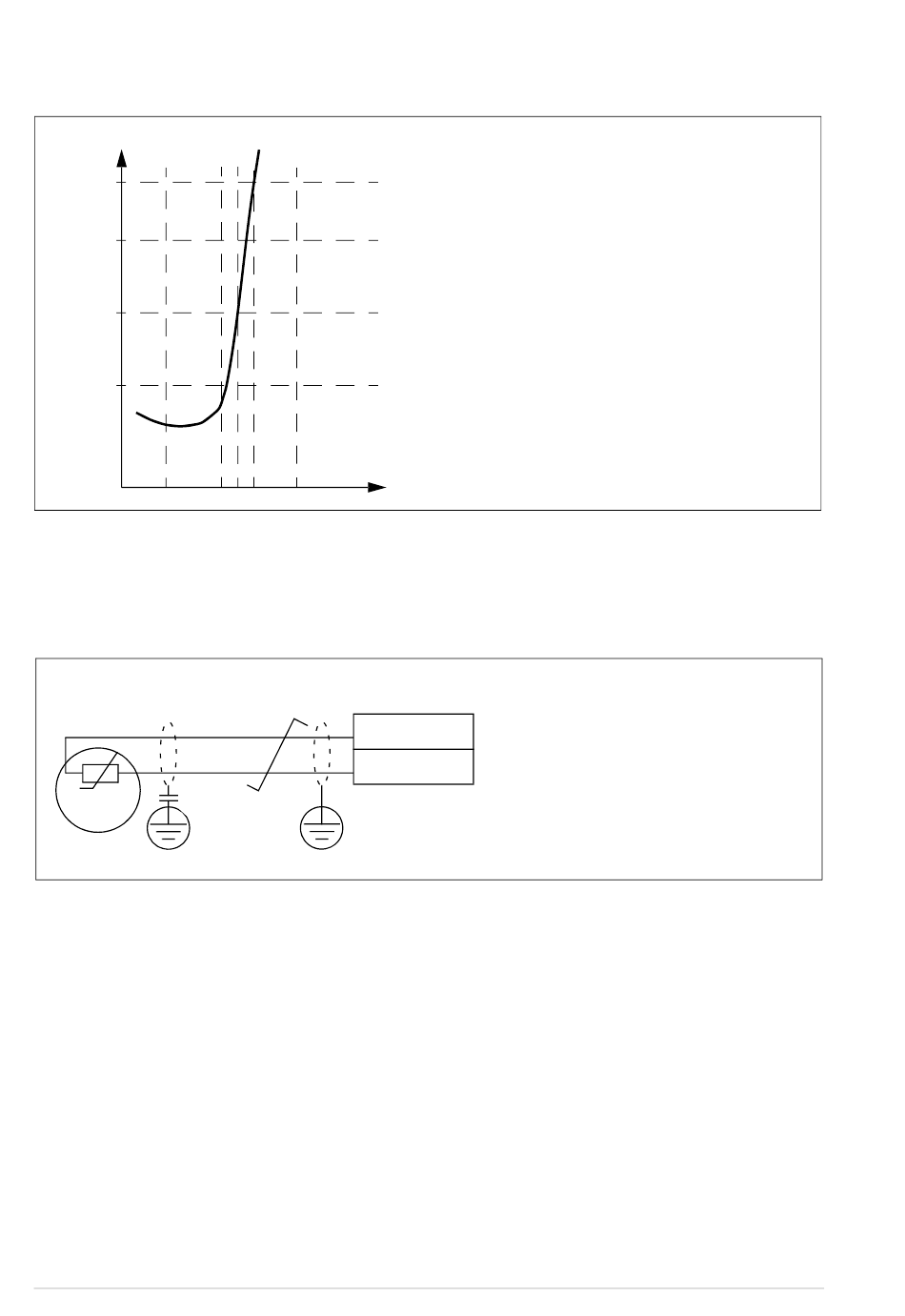

Eén geïsoleerde PTC-sensor kan ook rechtstreeks aangesloten worden op digitale
ingang DI6. Aan de motorzijde moet de kabelafscherming worden geaard via een
condensator. Indien dit niet mogelijk is, laat dan de afscherming onaangesloten.
Zie de sectie
Isolatie
T
M
Temperatuur-monitoring met Pt100-sensoren
1...3 Pt100-sensoren kunnen in serie aangesloten worden op een analoge ingang en
een analoge uitgang.
De analoge uitgang voert een constante excitatiestroom van 9,1 mA door de sensor.
De sensorweerstand neemt toe naarmate de motortemperatuur stijgt, evenals de
spanning op de sensor. De temperatuurmeetfunctie leest de spanning uit via analoge
ingang en zet deze om naar graden Celsius.
Het is mogelijk de motortemperatuur-bewakingslimieten aan te passen en te kiezen
hoe de omvormer zal reageren wanneer overtemperatuur gedetecteerd wordt.
Zie de sectie
Isolatie
T
op pagina 149.
Besturingsunit
DI6
+24 V DC
op pagina 149.
