De bestaande antiscalpeerrol
en -beugel verwijderen
Geen onderdelen vereist
Procedure
1. Reinig het gebied rond het rechterantiscalpeerwiel.
2. Verwijder de antiscalpeerrol van de beugel door de
flensmoer (3/8 inch) en asbout 3/8 x 4-1/2 inch) los
te draaien en te verwijderen zoals wordt getoond in
Figuur 4. Bewaar al het bevestigingsmateriaal om het
later opnieuw te kunnen gebruiken.
3. Verwijder de drie slotbouten (3/8 x 3/4 inch) en
flensmoeren (3/8 inch) waarmee de beugel aan de
maaimachine is bevestigd (Figuur 4). Bewaar al het
bevestigingsmateriaal om het later opnieuw te kunnen
gebruiken.

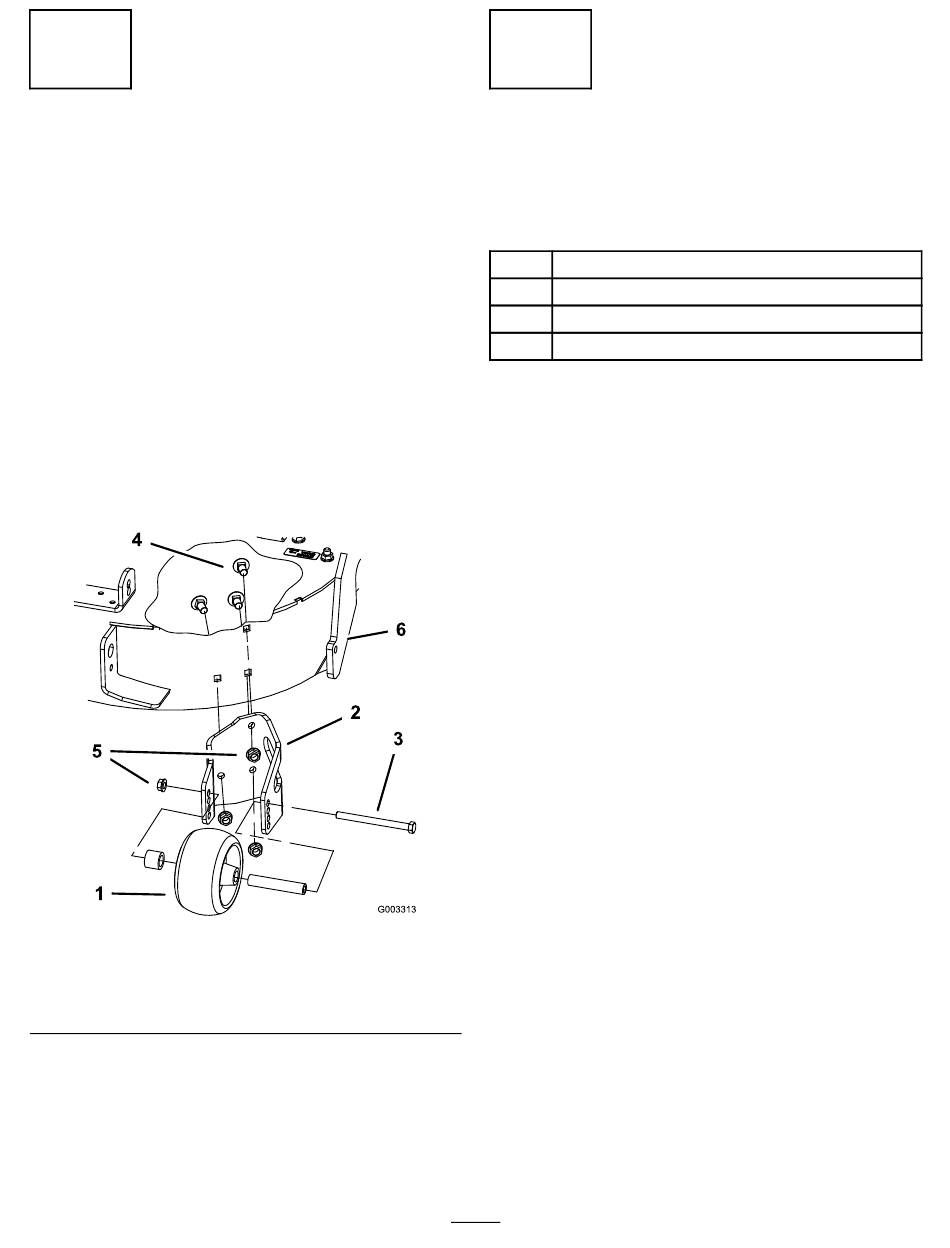

1. Antiscalpeerrol
2. Antiscalpeerbeugel
3. Bout (3/8 x 4-1/2 inch)
Figuur 4
4. Slotbout (3/8 x 3/4 inch)
5. Flensmoer (3/8 inch)
6. Maaidek
4
Het scharnier voor de blazer
monteren voor een grasvanger
van 152 cm
Benodigde onderdelen voor deze stap:
1
Scharnier voor de blazer
1
Metalen sjabloon
3
Bout (3/8 x 1 inch)
3
Borgmoer (3/8 inch)
Procedure
1. Monteer het metalen sjabloon met nummer 60 erin
op het maaidek met behulp van de eerder verwijderde
slotbouten en moeren. Maak gebruik van de bestaande
openingen in het maaidek (Figuur 5).
Zorg ervoor dat de slotbouten en moeren goed zijn
vastgedraaid en het sjabloon zich dicht tegen het
maaidek bevindt.
2. Markeer de plaatsen voor de nieuwe openingen in
het maaidek met behulp van de 3 openingen in het
sjabloon (Figuur 5).
3. Verwijder het metalen sjabloon en maak met behulp
van een scherp boorbitje drie voorboringen met een
diameter van 3 mm (Figuur 5).
4. Boor drie openingen van 10 mm in de voorboringen
met een scherp boorbitje (Figuur 5).
