Manueel bewerken
5.4 Manueel bewerken met cycli (functies)
5.4.7
Afspaancycli
Functionaliteit
Met de in de besturing geïntegreerde afspaancycli kunnen op een eenvoudige manier
gebruikelijke afspaancontouren asparallel verspaand worden. De definitie hiervan gebeurt
aan de hand van bepaalde invoerparameters in de desbetreffende schermen.
De contourbewerking kan daarbij via de volgende contourpositie worden uitgevoerd:
● "Rechts buiten"
● "Rechts binnen"
● "Links buiten"
De voorbewerking kan daarbij "langs" of "dwars" worden uitgevoerd.
Bedieningsstappen
Uitgaande van het basisscherm "Manuele machine Plus" bereikt u de functies van de
afspaancycli via het softkey-menu "Draaien".

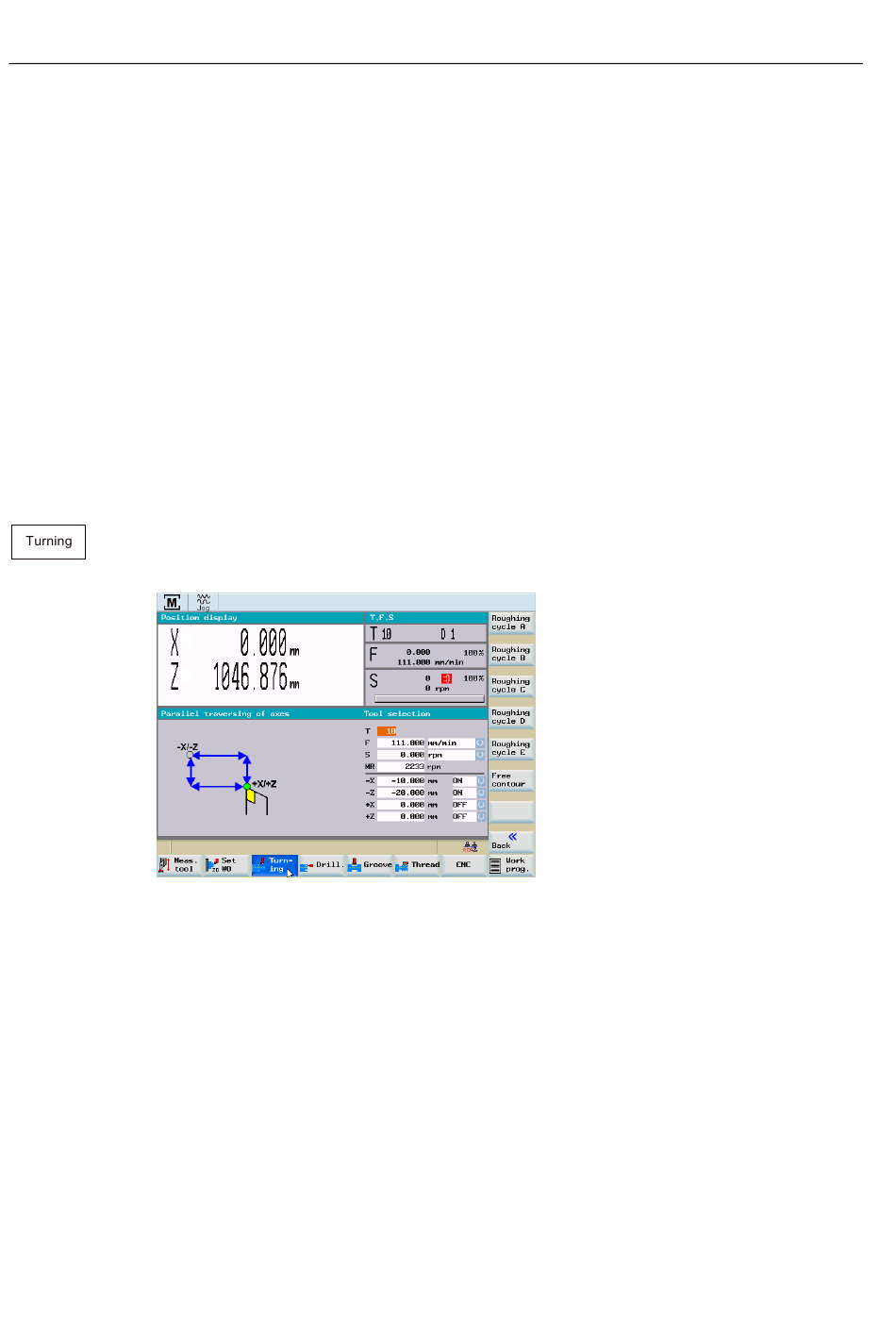

Beeld 5-32
Via de verticale softkey-balk kunnen de volgende afspaancycli worden gebruikt:
● Afspaancyclus A - Eenvoudige trapcontour
● Afspaancycli B - Uitgebreide trapcontour met afschuiningen
● Afspaancycli C - Uitgebreide trapcontour met afrondingen
● Afspaancyclus D - Eenvoudige radius
● Afspaancyclus E - Eenvoudige kegel
● Afspaancyclus vrije contour
76
Softkey-menu "Draaien"
Programmeer- en bedieningshandboek, 09/2007, 6FC5398-6CP10-0JA0
Manuele machine Plus Draaien
