5.4 Manueel bewerken met cycli (functies)
5.4.7.2
Afspaancyclus B
Functionaliteit
Met de functie "Afspanen B" kan met cyclusondersteuning een eenvoudige afspaancontour
worden aangemaakt, die door een bijkomend steunpunt ook schuine of kegelvormige
contouren toelaat. De mogelijkheid de overgangen naar de aanleggende vlakken als radius
of fase uit te voeren, bestaat ook hier.
Bedieningsstappen

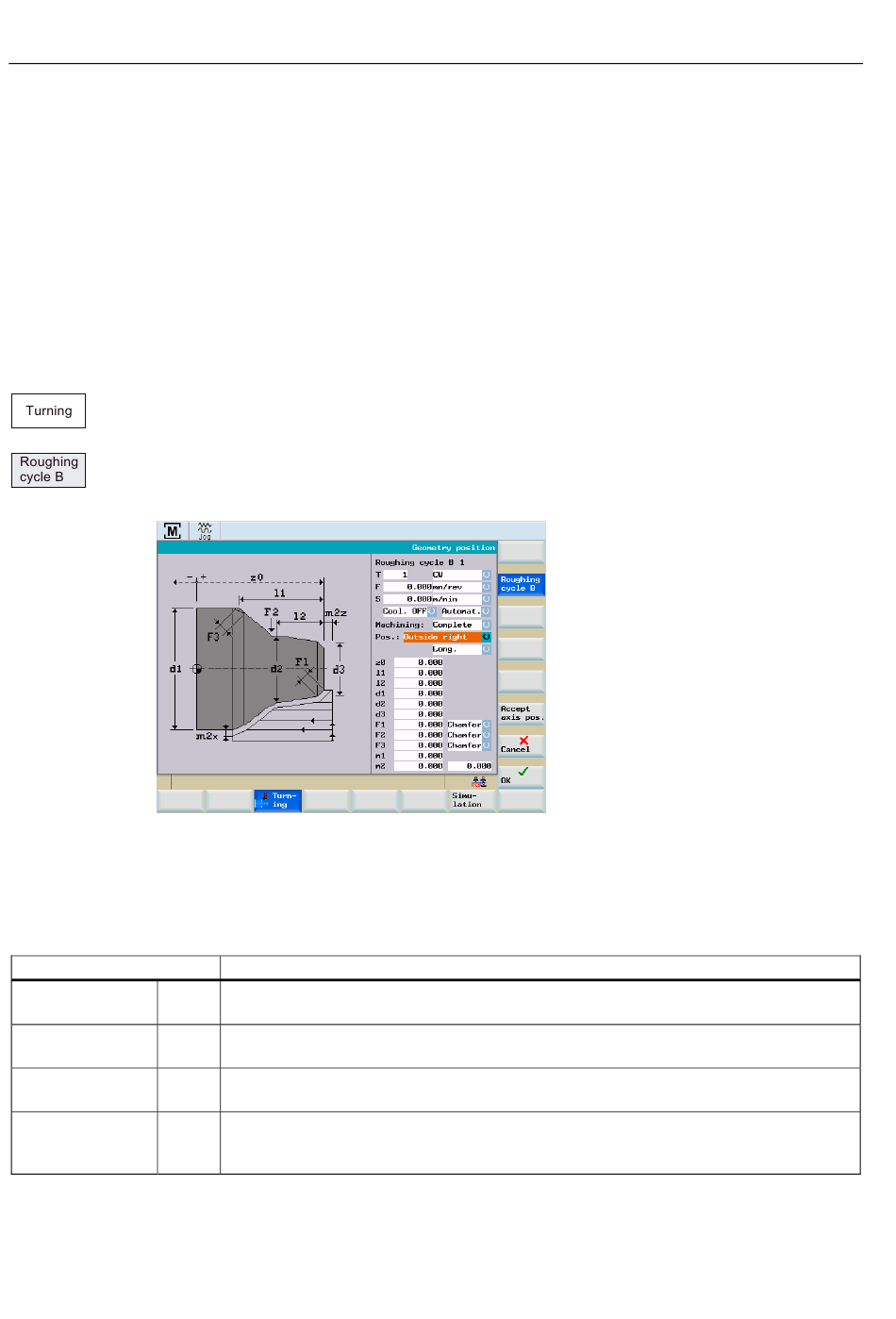

In het softkey-menu "Draaien" op de softkey "Afspaancyclus B" drukken (zie bovenstaande
afbeelding).
Beeld 5-36
Invoervelden
De invoervelden op het scherm "Afspanen B" hebben de volgende betekenis:
Parameters
Lengte
l1
Lengte
l2
Diameter
d1
Diameter
d2
80
Afspaancyclus B, positie "Rechts buiten"
Omschrijving
Hier moet de lengte van de aan te maken "trap" worden ingevoerd, waarbij als startpunt
altijd het contourbeginpunt ("Referentie z0") van de langsas (Z-as) wordt aangenomen.
Steunpuntpositie, deze legt de positie van het bijkomende contoursteunpunt in de langsas
(Z-as) vast.
Buitendiameter van de te bewerken "trap" in de dwarsas (absolute positie van de X-as in
diameter).
Steunpuntdiameter, deze bepaalt samen met de parameter "Steunpuntpositie l2" de positie
van het steunpunt in de dwarsas (absolute positie van de X-as in diameter) en maakt
daardoor de vorming van schuine vlakken binnen een "trap" mogelijk.
Programmeer- en bedieningshandboek, 09/2007, 6FC5398-6CP10-0JA0
