5.4.7.3
Afspaancyclus C
Functionaliteit
Met de functie "Afspanen C" kan met cyclusondersteuning een speciale afspaancontour
worden aangemaakt, met een afgeronde overgang tussen binnen- en buitendiameter van de
contour. Bijkomende fasen of radii zijn niet voorzien.
Bedieningsstappen
In het softkey-menu "Draaien" op de softkey "Afspaancyclus C" drukken (zie bovenstaande
afbeelding).

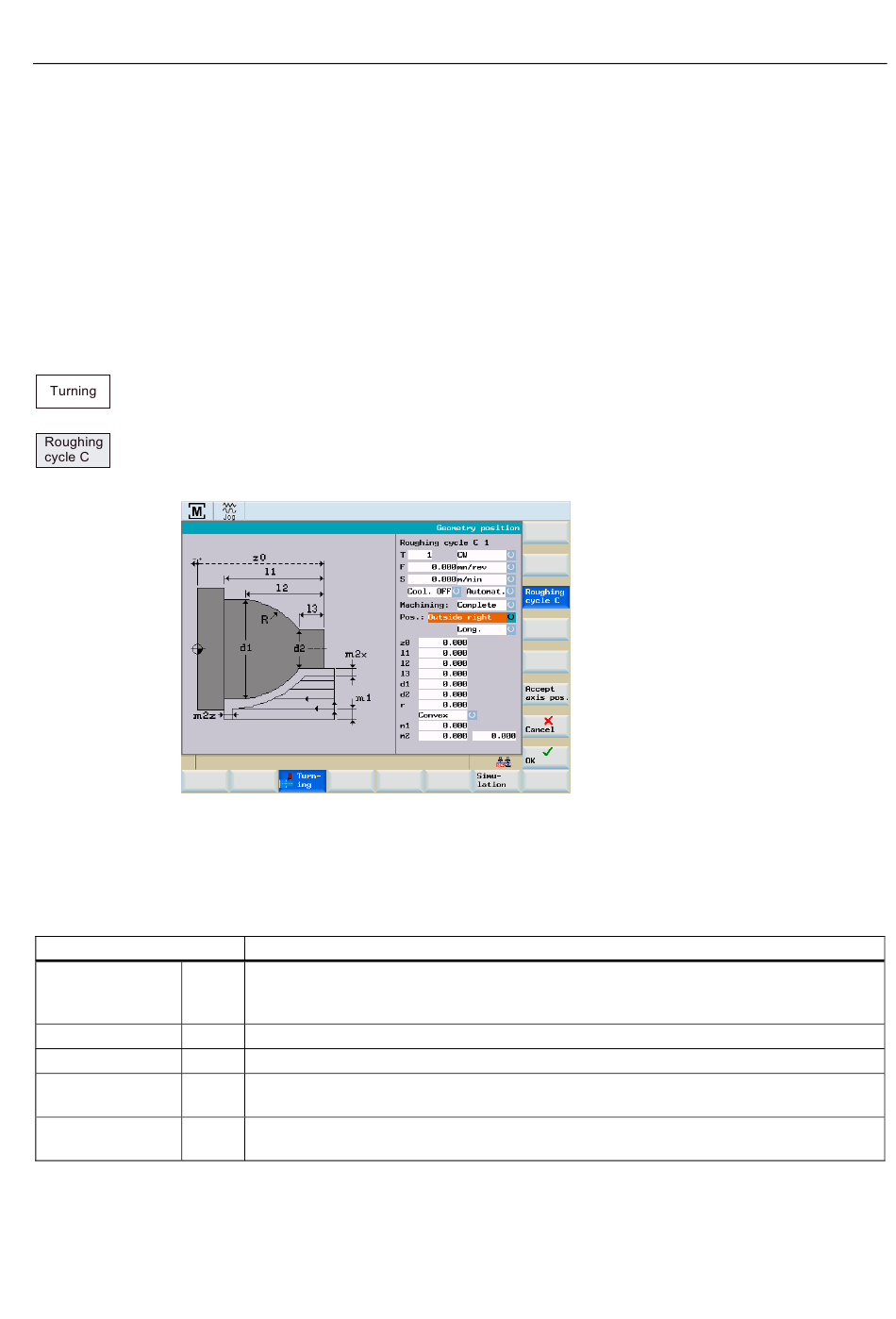

Beeld 5-39
Invoervelden
De invoervelden op het scherm "Afspanen C" hebben de volgende betekenis:
Parameters
Lengte
l1
Lengte
l2
Lengte
l3
Diameter
d1
Diameter
d2
Manuele machine Plus Draaien
Programmeer- en bedieningshandboek, 09/2007, 6FC5398-6CP10-0JA0
Afspaancyclus C, positie "Rechts buiten"
Omschrijving
Hier moet het eindpunt van de contour in de langsas worden ingevoerd, waarbij als
startpunt altijd de beginpositie van de contour ("Referentie z0") van de langsas (Z-as) wordt
aangenomen.
Eindpunt van de afronding in de langsas (Z-as).
Beginpunt van de afronding in de langsas (Z-as).
Buitendiameter van de te bewerken "trap" in de dwarsas (absolute positie van de X-as in
diameter).
Binnendiameter van de te bewerken "trap" in de dwarsas (absolute positie van de X-as in
diameter).
5.4 Manueel bewerken met cycli (functies)
Manueel bewerken
83
