WERKING
3.1
Het afdrukproces
Het doel van de printer is het maken van een afdruk op een substraat. Een goede afdruk komt tot stand door
een combinatie van temperatuur, stempeldruk en stempeltijd. De printer brengt tijdens het afdrukken de inkt
van de hotroll over op het substraat.
De inkt wordt overgebracht op het substraat zodra de tekstkop, welke de af te drukken afbeelding bevat, de
inkt opneemt van de hotroll en het op het substraat tegen de tegendrukplaat drukt. Zowel de hotroll als de
tekstkop moeten warm genoeg zijn om de inkt te kunnen overdragen. Over het algemeen geeft een
temperatuur instelling van 135°C een goed afdrukresultaat.
De gebruiker kan de printparameters (temperatuur, afdruktijd en druk) op de gewenste waarde instellen.
Op welke waarde de parameters moeten worden ingesteld is afhankelijk van de oppervlakte van de afdruk,
het te bedrukken substraat, het type hotroll en de omgeving. Voordat met het afdrukken kan worden
begonnen moet de printer worden voorverwarmt, zodat de temperatuur van de tekstkop en de hotroll op de
vooringestelde temperatuur kan komen.
De afdrukcyclus begint met het geven van een printsignaal. Dit printsignaal wordt gegenereerd door een
schakelcontact in de gastmachine of een fotocel, die een speciale markering op het substraat detecteert. De
printer druk vervolgens de beïnkte tekstkop op het substraat. Als de tekstkop zijn rustpositie, tegen de hotroll,
verlaat wordt de hotroll gedraaid waardoor een optimale inktoverdracht wordt gerealiseerd.
Als er tijdens het printen een printer fout optreed wordt er een alarm output geactiveerd.
3.2
Gebruikersinterface
De gebruikers interface bestaat uit het bedieningspaneel en de menustructuur van de gebruikersmenus.
3.2.1 Bedieningspaneel

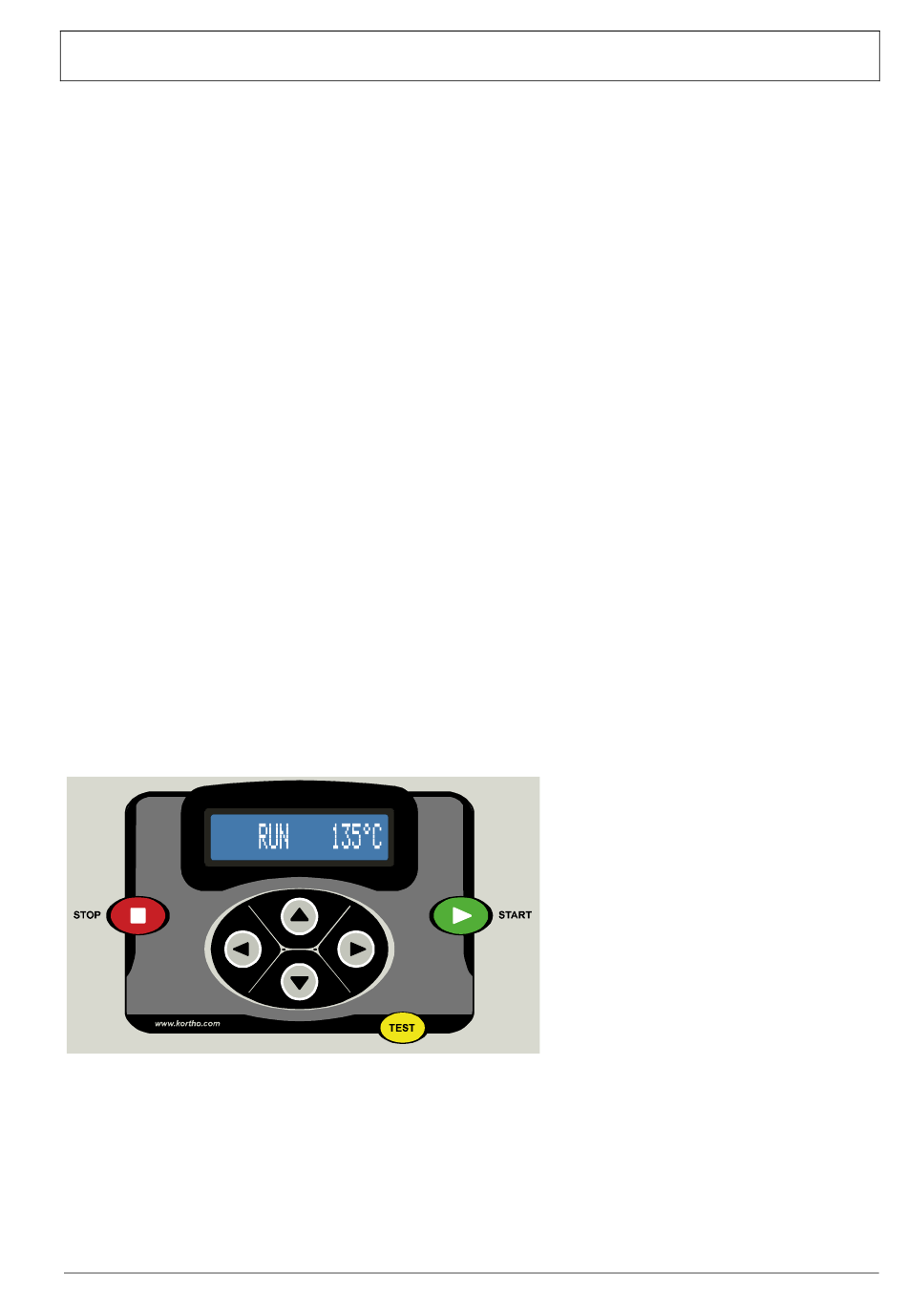

Fig. 3.1
Bedieningspaneel.
De cursortoetsen die zich onder het LCD scherm op het bedieningspaneel bevinden worden gebruikt om door
de menustructuur te navigeren.
Er zijn drie commando toetsen aanwezig, te weten STOP, START en TEST.
De STOP toets zet de printer in de stop-mode. In de STOP-mode wordt het afdrukken onderbroken en wordt
er in het LCD scherm 'STOP' weergegeven.
H215 AN
Rev.: 10
kortho
Hot Quickcoder-D serie
3-1
