INSTALLATIE
Heating element
SW 1
Qty
230VAC
1x
115VAC
1x
Fig. 5.3
Codeergedeelte, verwarmingselementen.
Zie Bijlage C Onderdelenlijst & illustraties voor de plaats van het verwarmingselement en de sensor.
5.3
Montage van het codeergedeelte

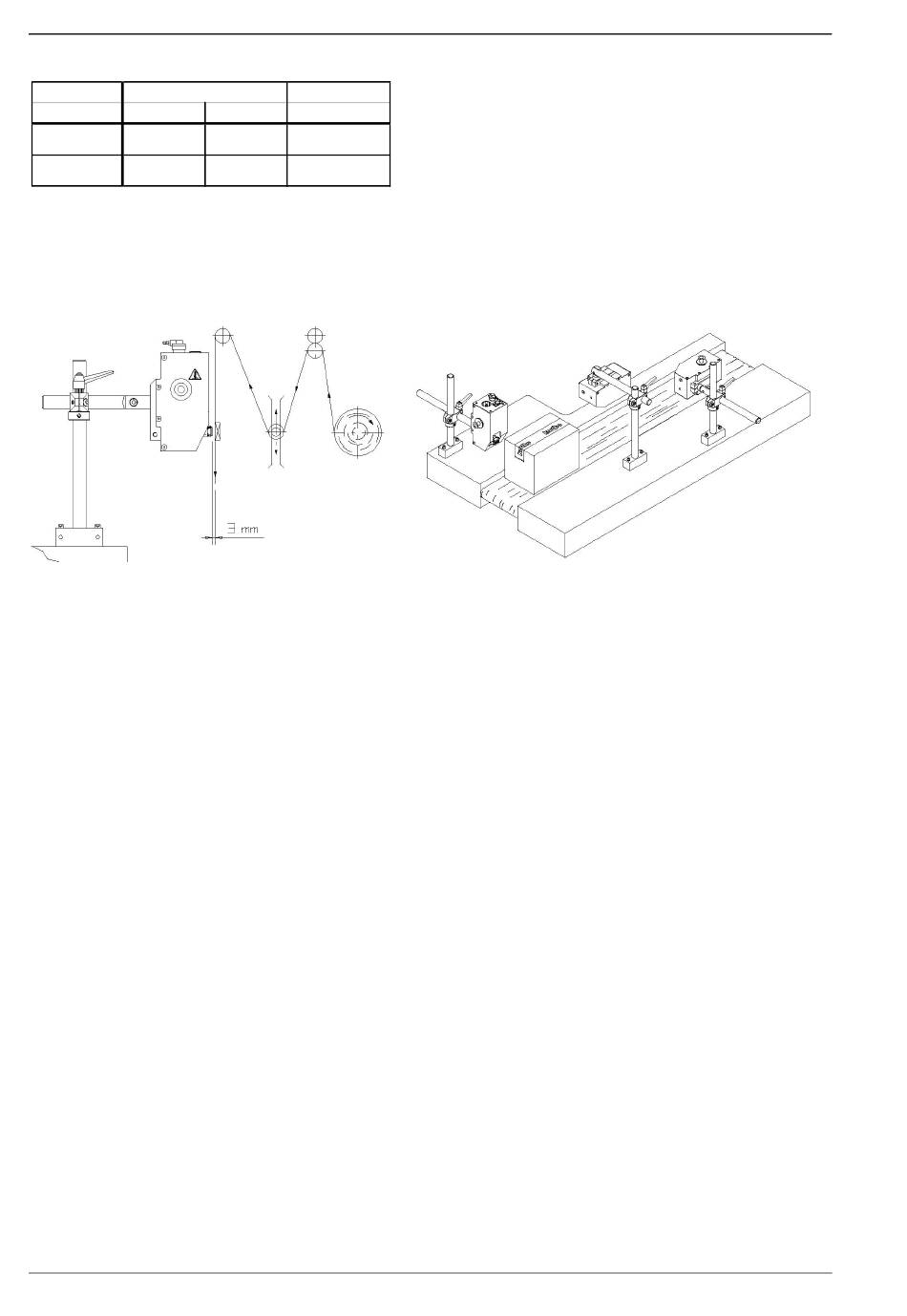

Fig. 5.4
Positionering van het codeergedeelte.
Er vanuit gaande dat er een (standaard) opbouwsteun beschikbaar is:
1.
Bepaal een geschikte locatie voor het monteren van de steun met het codeergedeelte op de gastmachine.
2.
Zorg er voor dat de gekozen positie het werken met de machine en/of het codeergedeelte niet beperkt en
dat de positie goed toegankelijk is voor het plegen van onderhoud.
3.
Monteer de opbouwsteun op de gastmachine.
4.
Plaats de tegendrukplaat (sommige producten hebben geen tegendrukplaat nodig omdat ze van zichzelf
stevig en zwaar genoeg zijn om er zonder tegendrukplaat een afdruk op te maken).
3.
Positioneer het codeergedeelte en draai de kruisklemstukken aan. In de "print head out" positie van de
tekstkop dient er een afstand van 3mm te zitten tussen het tekstmateriaal en het substraat, zie Fig. 5.4.
5.3.1 Intermitterend verpakkingsproces
Bij een intermitterende verpakkingsmachine is er een vaste start/stop cyclus van de verpakkingsfolie. Het
printsignaal wordt bij dit soort machines gegeven op het moment dat de verpakkingsfolie stilstaat.
De positie van de afdruk kan middels de folie-instellingsrol worden verplaatst, zie linker afbeelding van Fig.
5.4. of door het verplaatsen van het codeergedeelte naar de gewenste positie. Let er hierbij op dat er zich
altijd een aantal verpakkingen bevindt tussen de plaats waar de afdruk wordt gemaakt en de sealbekken.
Een verandering in de instelling van de folie-instelling is dus pas na enkele slagen zichtbaar op het
eindproduct.
Indien gebruik gemaakt wordt van een folieinstelling, moet de verpakkingslengte kleiner zijn dan 2x de
sleuflengte van de folie-instellingsrol. Alleen onder deze voorwaarde kan de afdruk op een willekeurige
positie tussen de boven- en onderkant van de verpakking worden gepositioneerd.
5-2
Part no. for
Power
heating unit
150 W
814574
100 W
814672
kortho
Hot Quickcoder-D serie
H215 AN
Rev.: 10
