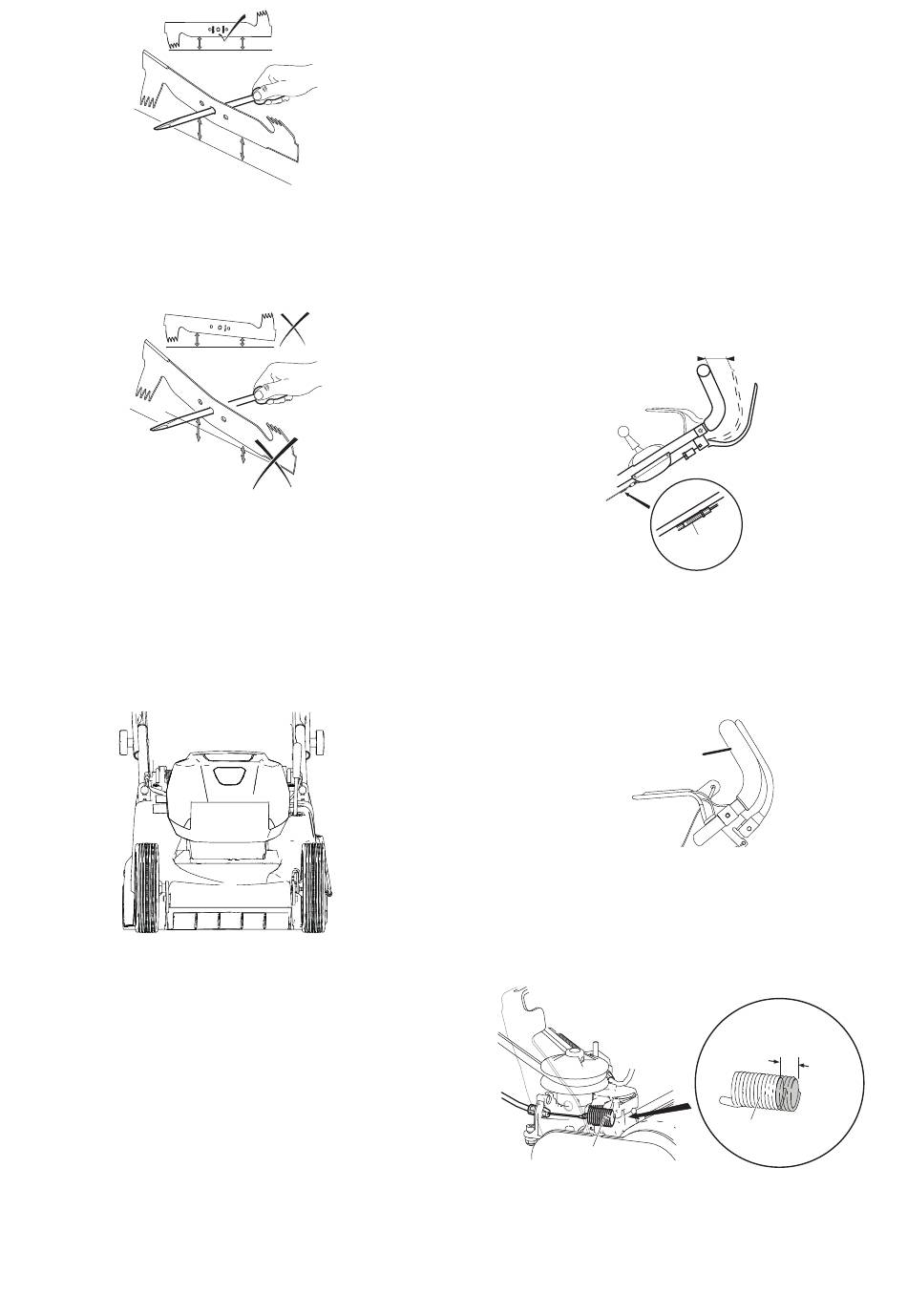

Afbeelding 26
Als het mes niet in balans is, zal het zware uiteinde naar
beneden draaien. Slijp de zware kant tot het mes de juiste
balans heeft. Afbeelding 27.
Afbeelding 27
De machine smeren
Onderhoudsinterval: Jaarlijks of voorafgaand aan stalling.
Breng enkele druppels nr. 2 smeervet op lithiumbasis
aan op de kogellagers van elk van de voorwielen.
Afbeelding 28.
Afbeelding 28
De hendel van de zelfaandrijving afstellen
(alleen CODE377A)
Zodra de gebruiker voelt dat de maaier vermogen
verliest, dient u het volgende te controleren.
•
Zet de motor af.
•
Trek de machine naar achteren en druk tegelijk de
koppelingsbeugel geleidelijk in tot de achterrollen
vergrendeld worden. Op dit moment moet de afstand
tussen de koppelingsbeugel en de duwboom 60 mm
zijn.
©2021 – Toro U.K. Limited
Spellbrook, Bishop's Stortford,
Hertfordshire, CM23 4BU
•
Als
de
afstand
en de duwboom minder dan 60 mm is, stel
dan de aangrijpstand af met de zwarte plastic
kabelafstelschroef om weer een tussenafstand van
60 mm te verkrijgen.
Onthoud dat deze afstelling tijdelijk is; laat bij de
eerstvolgende gelegenheid onderhoud uitvoeren om zeker
te zijn dat de veer van de koppelingskabel die bevestigd
is aan de koppeling van de tandwielkast juist afgesteld
is. Gebruik voor deze afstelling de metalen stelschroef
aan de toerenregelaar met de terugstelinrichting van
de plastic stelschroef volledig ingedraaid. Als de veer
afgesteld is, draait u de binnenste borgmoer vast om de
afstelling te borgen. Afbeelding 29.
Terwijl de koppelingshendel volledig ingedrukt is, moet
de kabel zo afgesteld worden dat de veer 10 mm uitveert.
Zie Afbeelding 30 en 31.
Clutch lever
fully engaged
De hendel van de zelfaandrijving afstellen
(alleen CODE377A) – vervolg
Clutch spring
21
tussen
de
koppelingsbeugel
60 mm
1
Afbeelding 29
Afbeelding 30
Extend clutch
spring
by 10 mm
Clutch spring
Afbeelding 31
Vertaling van de oorspronkelijke
gebruiksaanwijzing (NL)
Gedrukt in het Verenigd Koninkrijk
Alle rechten voorbehouden
