voldoen aan de van toepassing zijnde li-
centie- of goedkeuringsvoorschriften.

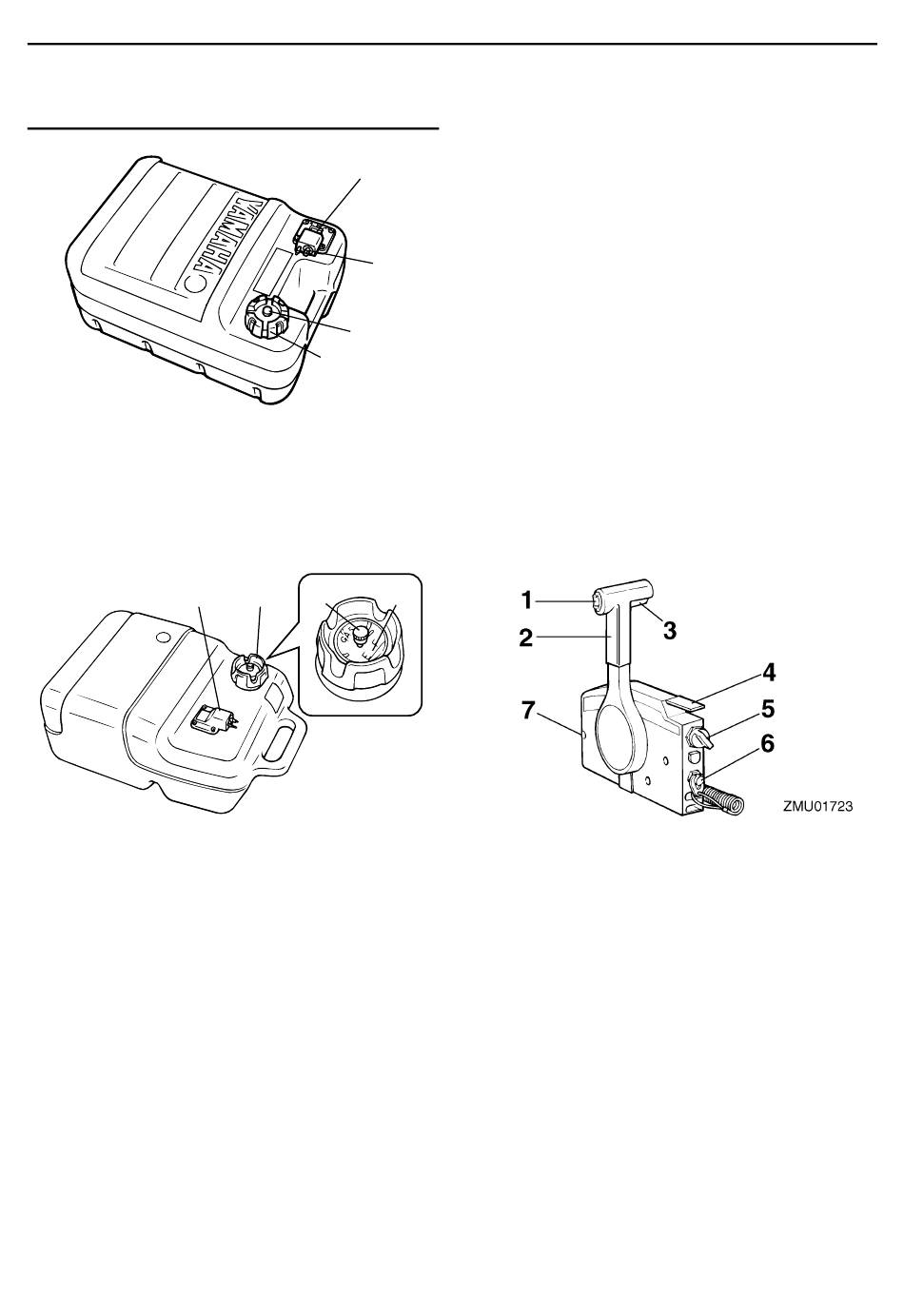

1. Brandstofleiding koppelstuk
2. Brandstofmeter
3. Brandstoftankkap
4. Ontluchtingsschroef
1
1. Brandstofleiding koppelstuk
2. Brandstofmeter
3. Brandstoftankkap
4. Ontluchtingsschroef
DMU25830
Brandstofleidingkoppelstuk
Dat koppelstuk wordt gebruikt om de brand-
stofleiding te verbinden.
DMU25841
Brandstofmeter
Deze meter bevindt zich op de tankdop of op
de basis van het brandstofleidingkoppelstuk.
Hij toont de benaderende hoeveelheid reste-
rende brandstof in de tank.
2
1
4
3
ZMU02284
3
4
2
ZMU03157
Componenten
DMU25850
Benzinetankdop
Deze dop sluit de brandstoftank af. Wanneer
hij wordt verwijderd, kan de tank met brand-
stof worden gevuld. Om de dop te verwijde-
ren moet hij tegen de wijzers van de klok in
worden gedraaid.
DMU25860
Ontluchtingsschroef
Deze schroef bevindt zich op de brandstof-
tankdop. Om ze los te draaien moet ze tegen
de wijzers van de klok in worden gedraaid.
DMU26181
Afstandsbedieningskast
De afstandsbedieningshendel bedient zowel
de schakelhendel als de gashendel. De elek-
trische schakelaars bevinden zich op de af-
standsbedieningskast.
1. Trim- en kantelbekrachtigingsschakelaar
2. Afstandsbedieningshendel
3. Neutraalvergrendelingstrekker
4. Neutraal-gashendel
5. Hoofdschakelaar
6. Motoruitschakelaar
7. Gashendelfrictieafstelling
DMU26190
Afstandsbedieningshendel
Door de hendel naar voor te duwen vanuit de
neutrale stand wordt de vooruitversnelling in-
geschakeld. Door de hendel naar achter te
trekken vanuit de neutrale stand wordt de
achteruitversnelling ingeschakeld. De motor
