INSTALLATIE GIDS
RedNet 6/D64R-verbindingen en -functies

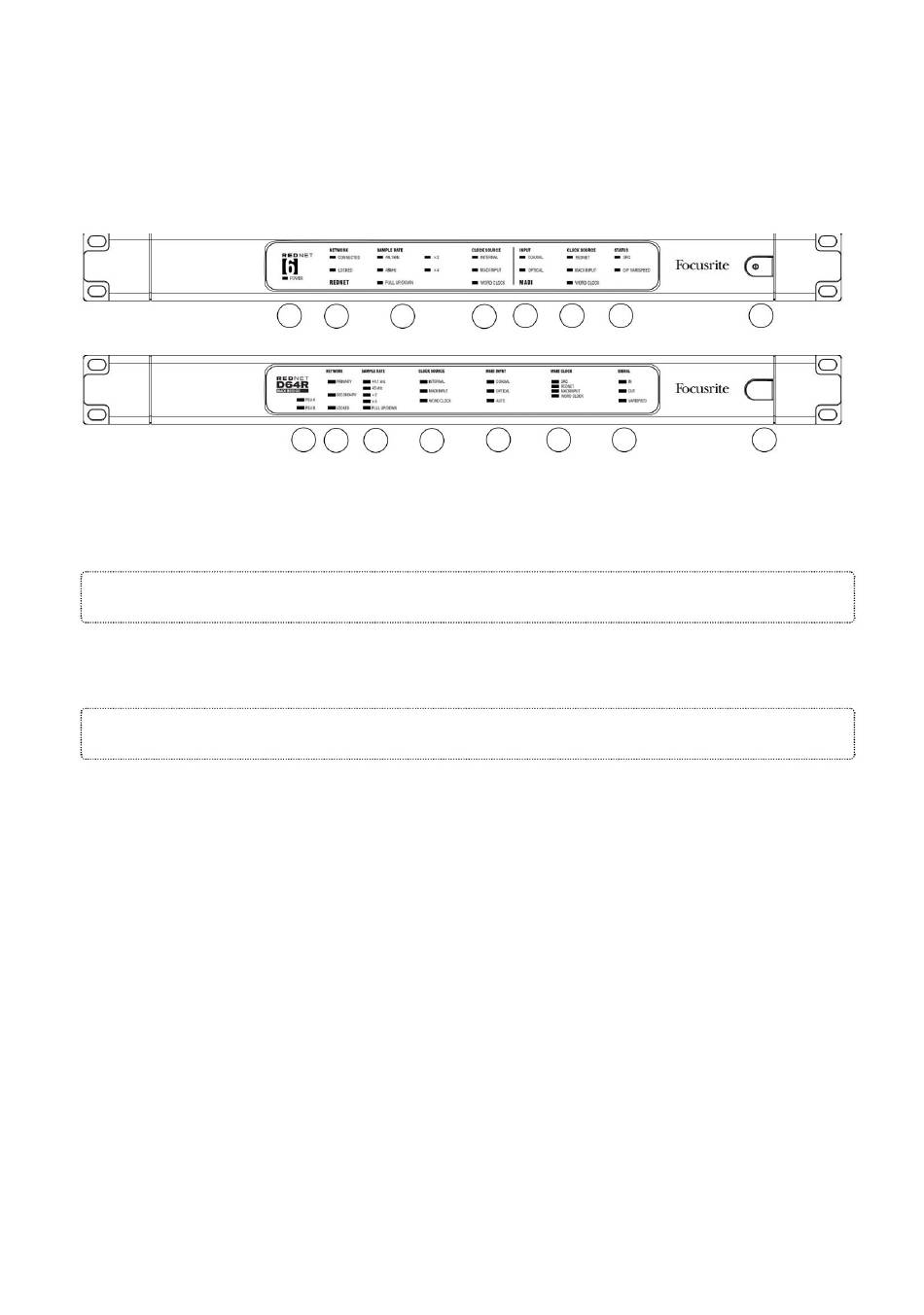

Frontpanelen
1. Wisselstroomschakelaar
2. Stroomindicator(en)
• Voeding [PSU A] – Brandt wanneer een AC-ingang wordt toegepast en alle DC-uitgangen aanwezig zijn.
D64R
• PSU B – Brandt wanneer een AC-ingang wordt toegepast en alle DC-uitgangen aanwezig zijn.
Als beide voedingen werken en AC-ingangen hebben, is PSU A de standaardvoeding.
3. RedNet-netwerkstatusindicatoren:
• VERBONDEN [PRIMAIR] – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-netwerk. [Licht
ook op om netwerkactiviteit aan te geven bij gebruik in de geschakelde modus.]
• SECUNDAIR – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-netwerk.
D64R
Wordt niet gebruikt in de geschakelde modus.
• VERGRENDELD – Brandt wanneer een geldig synchronisatiesignaal wordt ontvangen van het netwerk, of
wanneer de RedNet 6/D64R-eenheid Network Leader is. Knippert als externe klok is geselecteerd maar niet is
aangesloten.
4. Indicatoren voor RedNet-samplefrequentie
Vijf oranje indicatoren: 44,1 kHz, 48 kHz, x2 (veelvoud van 44,1 of 48), x4 (veelvoud van 44,1 of 48) en
samplefrequentie PULL UP/DOWN. Deze indicatoren lichten afzonderlijk of in combinatie op om de gebruikte
samplefrequentie aan te geven. Voor een 96kHz Pull Up/Down-instelling zullen bijvoorbeeld de 48kHz, x2 en Pull Up/
Down-indicatoren oplichten.
5. RedNet-klokbronindicatoren
Wanneer RedNet 6/D64R de klokleider is van het Dante-netwerk, gaat een van de volgende indicatoren branden:
• INTERN – Oranje LED, geeft aan dat het apparaat is vergrendeld op zijn interne klok.
• MADI INPUT – Oranje LED, geeft aan dat het apparaat vergrendelt op de MADI-ingang.
• WORD CLOCK – Oranje LED, brandt om aan te geven dat een externe Word Clock-synchronisatie actief is
gebruik.
2
3
4
2
3
4
5
5
6
8
5
7
6
8
7
RedNet 6
1
RedNet D64R
AAN
1
