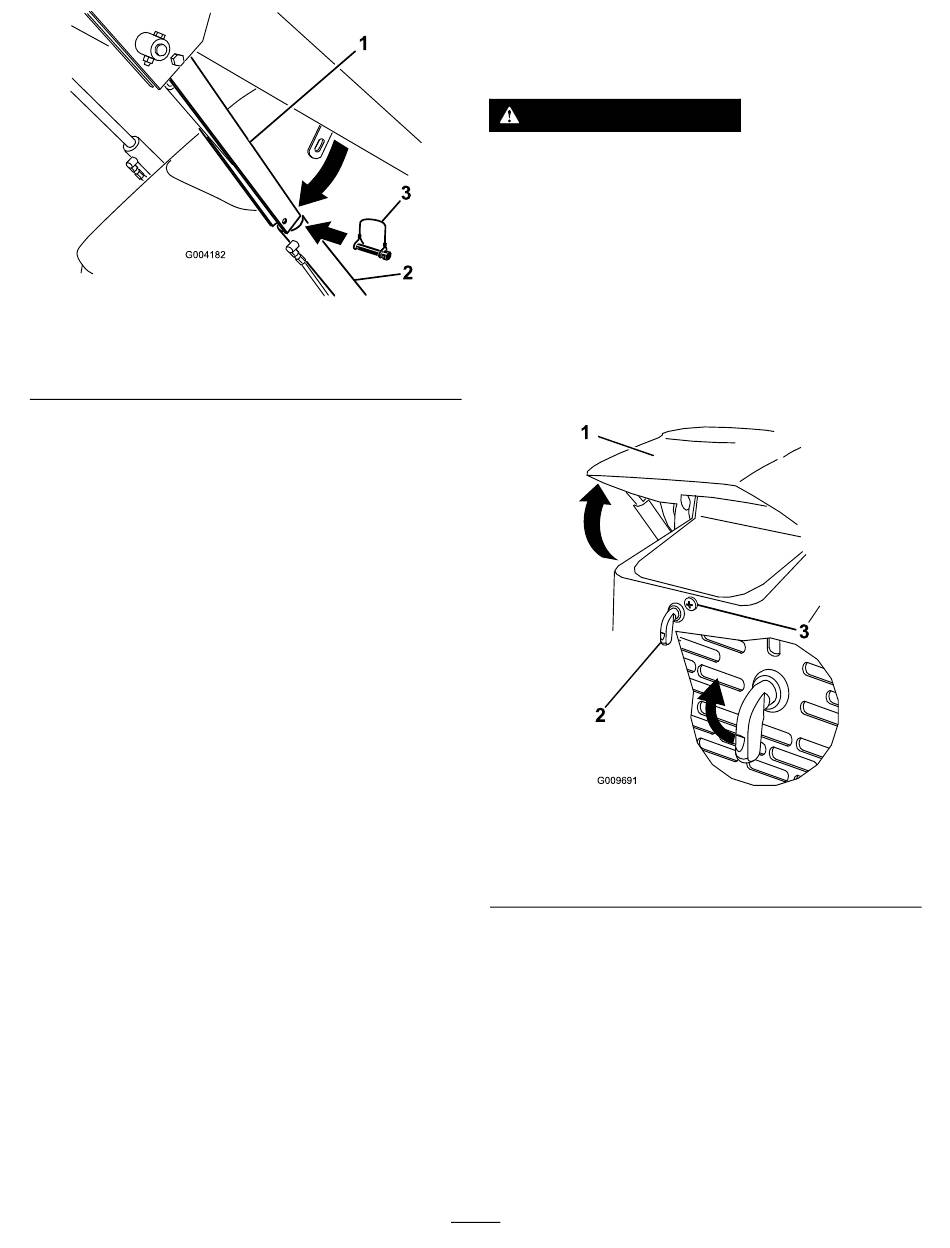

Figuur 22
1. Cilindervergrendeling
2. Hefcilinder
5.
Breng de cilindervergrendeling omlaag over de
cilinderstang en bevestig deze met de lynchpen
(Figuur
22).
6.
Breng langzaam de armen van de lader omlaag
totdat de cilindervergrendeling contact maakt
met de cilinder en het uiteinde van de staaf.
Cilindervergrendeling verwijderen
en opslaan
Belangrijk:
Verwijder de cilindervergrendeling
van de stang en vergrendel ze volledig in de
opslagstand voordat u de machine bedient.
1.
Start de motor.
2.
Breng de armen van de lader volledig omhoog.
3.
Zet de motor af en haal het sleuteltje uit het
contact.
4.
Verwijder de lynchpen waarmee de
cilindervergrendeling is bevestigd.
5.
Draai de cilindervergrendeling omhoog op de
arm van de lader en bevestig deze met de
lynchpen.
6.
Breng de armen van de lader omlaag.
g004182
3. Lynchpen
Toegang krijgen tot
inwendige onderdelen
WAARSCHUWING
Als u deksels, kappen of schermen openmaakt
terwijl de motor draait, kunt u in contact
komen met bewegende onderdelen en daarbij
ernstig letsel oplopen.
Voordat u een deksel, kap of scherm opent:
zet de motor af, verwijder het sleuteltje uit het
contact en laat de motor afkoelen.
Motorkap openen
1.
Draai de vergrendelschroef van de motorkap los
(Figuur
23)
1. Motorkap
2. Motorkapvergrendeling
2.
Draai de motorhendel rechtsom
3.
Klap de motorkap omhoog
4.
Klap de steunstang omhoog en zet de stang
vast in de beugel op de motorkap
24
Figuur 23
3. Vergrendelschroef van de
motorkap
(Figuur
(Figuur
23).
(Figuur
g009691
23).
24).
