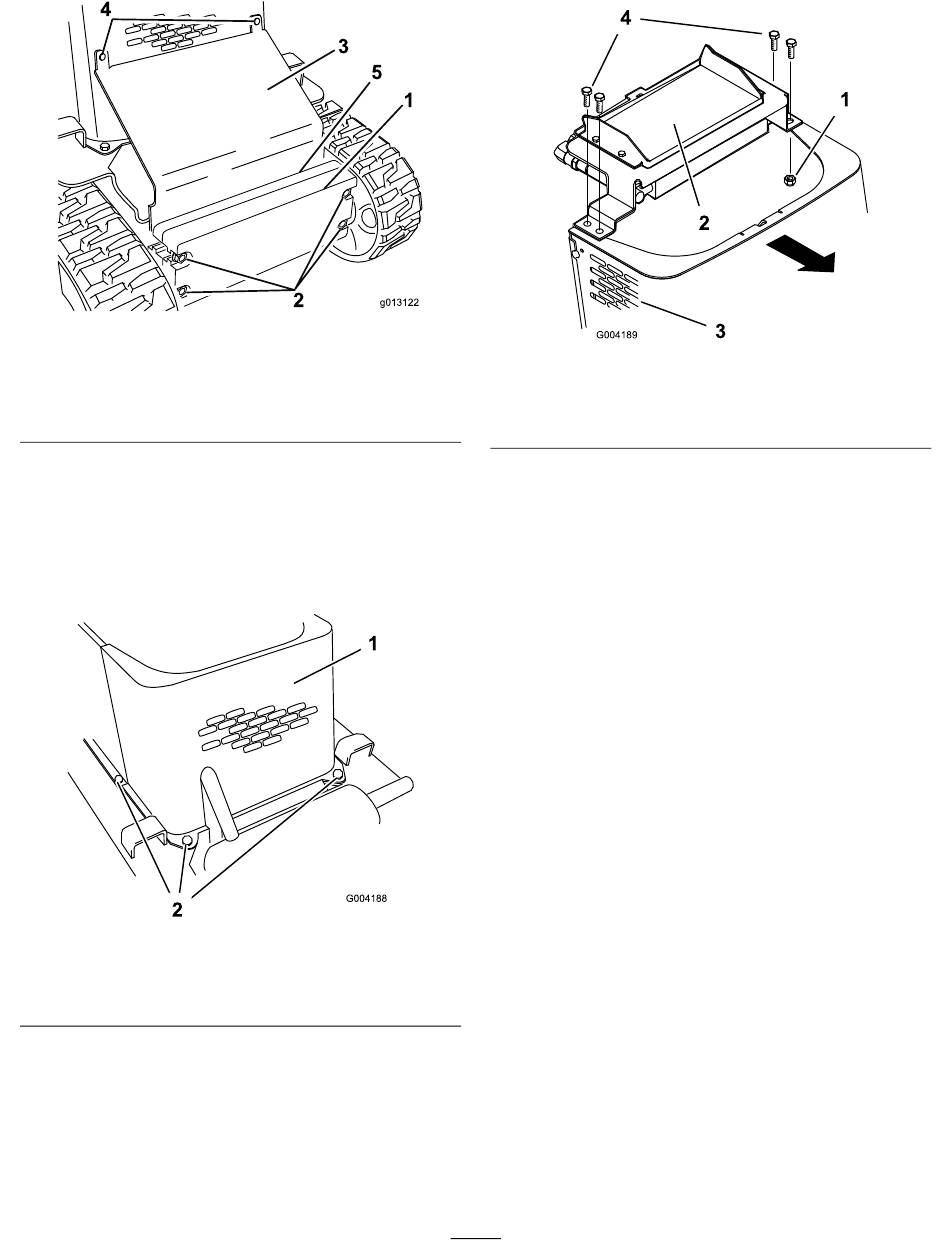

Figuur 27
1. Voorgewicht
2. Bouten
3. Schuine plaat
3.
Verwijder de slotbouten en moeren waarmee het
schuine scherm is bevestigd
4.
Breng de schuine plaat omhoog en til deze uit
de machine.
5.
Verwijder de 4 bouten waarmee het voorscherm
aan het frame is bevestigd
Figuur 28
1. Voorscherm
6.
Verwijder de borstbouten en moeren waarmee
de oliekoeler aan de bovenzijde van het
voorscherm is bevestigd
g013122
4. Slotbouten
5. Achtergewicht
(Figuur
27).
(Figuur
28).
g004188
2. Bouten (bout aan
linkerzijde niet afgebeeld)
(Figuur
29).
1. Moer
2. Oliekoeler
7.
Verwijder het voorscherm.
8.
Als u klaar bent, plaats dan het voorscherm terug
met de 4 bouten die u eerder hebt verwijderd.
9.
Bevestig de oliekoeler aan het voorscherm met
de 4 borstbouten en moeren die u eerder hebt
verwijderd.
10.
Schuif de schuine plaat tussen het frame
en de gewichten; bevestig de plaat aan de
voorschermgrille met behulp van de slotbouten
en moeren die u eerder hebt verwijderd
27).
11.
Draai de bouten vast waarmee de voorgewichten
zijn vastgezet
12.
Plaats de zijschermen en sluit de motorkap.
26
Figuur 29
3. Voorscherm
4. Borstbouten
(Figuur
27).
g004189
(Figuur
