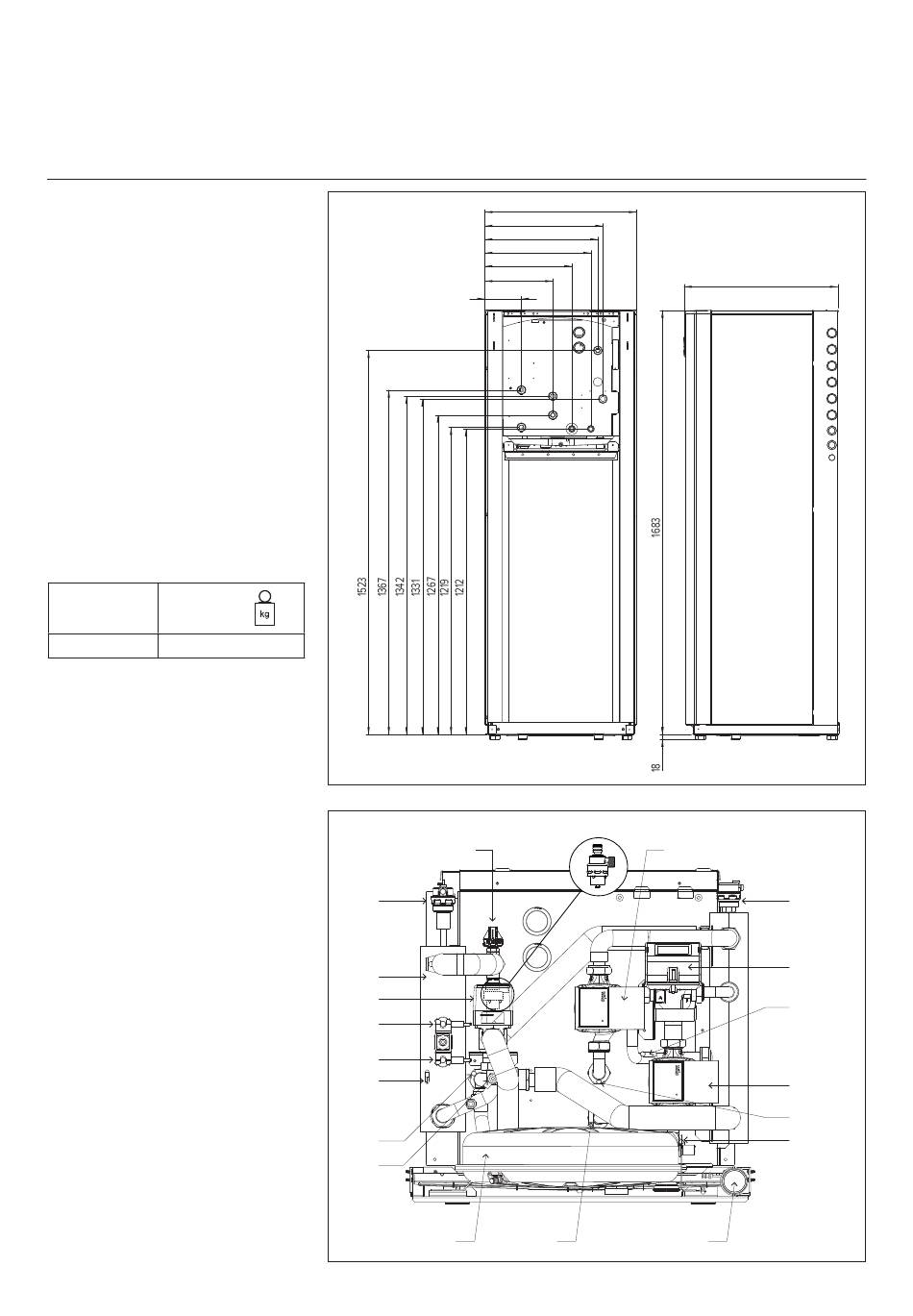

Beschrijving van het systeem
Binnen unit ENERGION IDM F 2 ZONE
Gewichten en afmetingen (mm)
A. Aanvoer warm/koud water van
Buiten unit G 1" M.
B. Retour warm/koud water naar Bui-
ten unit G 1" M.
C. Aanvoer warm/koud water naar
systeem Zone 1 G 1" M.
D. Retour warm/koud water van sys-
teem Zone 1 - G 1" M.
E. Aanvoer warm/koud water naar
systeem Zone 2 G 1" M.
F. Retour warm/koud water van sys-
teem Zone 2 G 1" M.
G. Uitlaat sanitair warm water G 3/4"
M.
H. Inlaat sanitair koud water G 3/4" M.
Binnen unit
Gewicht
2 ZONE
127
Overall view
1. Temperatuursensor (retour naar de
warmtepomp)
2. Afvoerklep
3. Expansievat
4. Temperatuursensor
(retour van de installatie) ZONE 1
5. Manometer
6. Temperatuursensor
(aanvoer naar de installatie) ZONE 2
7. Temperatuursensor
(aanvoer naar de installatie) ZONE 1
8. Modulerende pomp ZONE 2
9. Temperatuursensor
(retour van de installatie) ZONE 2
10. Mengklep
11. Automatische ontluchter
12. Modulerende pomp ZONE 1
13. Veiligheidsklep 3 bar
14. Drukregelaar
15. Automatische ontluchter
16. Back-up verwarmingsweerstand
(2 kW + 2 kW)
17. Driewegklep
18. Veiligheidsthermostaat (automati-
sche schakelaar)
19. Veiligheidsthermostaat (handmatige
schakelaar)
20. Temperatuursensor
(aanvoer naar de installatie) verwar-
ming/koeling
10 / NL/BE
598
465
445
417
342
267
144
E
F
F
14
15
16
17
18
19
20
1
2
3
A
C
B
D
G
H
13
12
4
5
606
11
10
9
8
7
6
