Installatiehandleiding
Binnen unit
Voorbereidende installatie
De Binnen unit moet in een ruimte in de
woning worden opgesteld (om gevaar
voor bevriezing te vermijden), teneinde
de best mogelijke prestaties te kunnen
verzekeren. Gebruik het meegeleverde
sjabloon en een waterpas om het systeem
te positioneren.

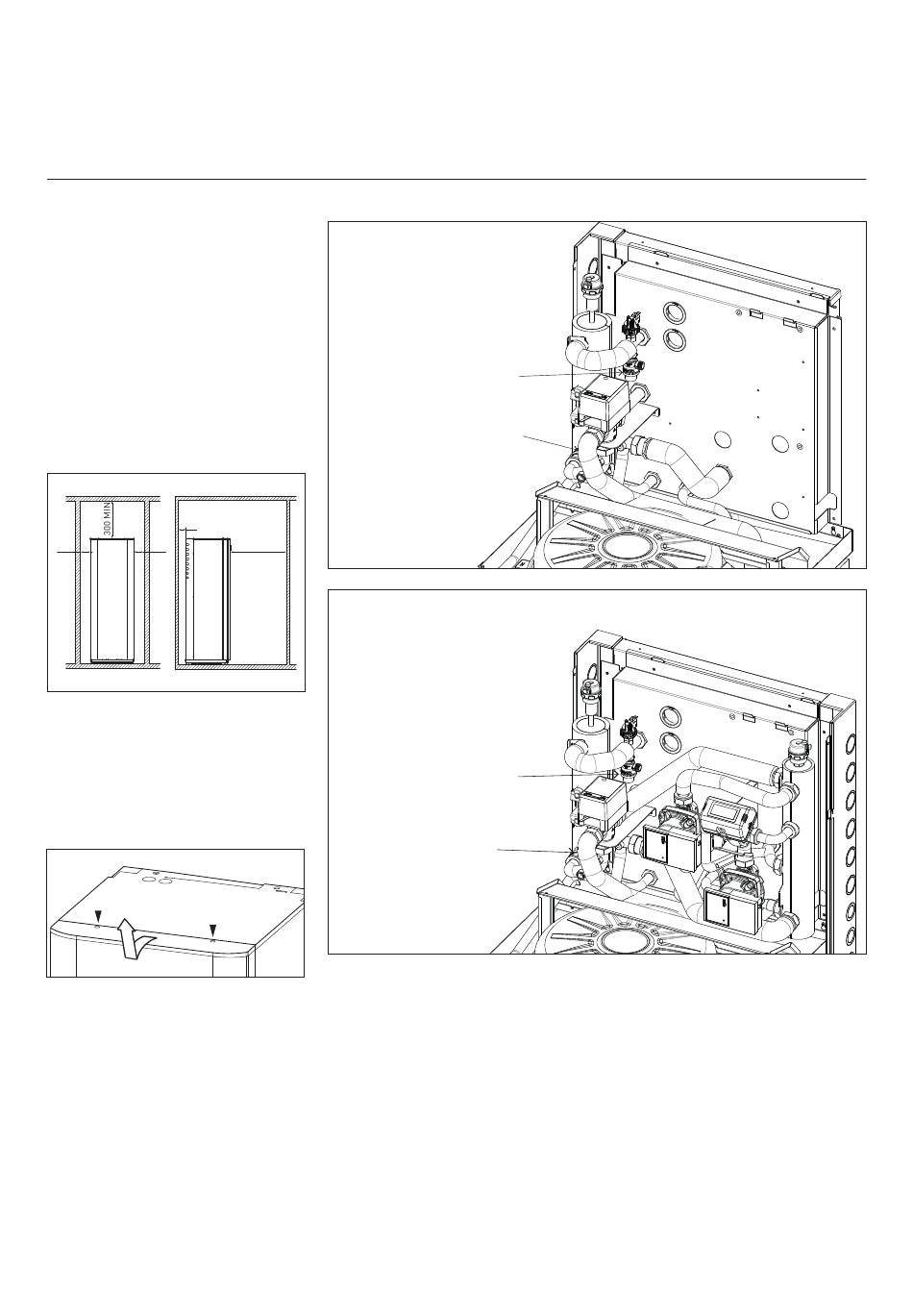

Minimumafstanden
Om correct onderhoud van het systeem
mogelijk te maken, moeten de minimum-
afstanden voor installatie, zoals in de on-
derstaande afbeeldingen weergegeven,
gerespecteerd worden.
x*
150
150
Installatieprocedure
1. De schaal plaatsen en het voorpa-
neel verwijderen.
Verwijder de schroeven (afb. 1), trek het
voorpaneel in de richting van de pijl.
A
A
16 / NL/BE
2. Afvoer veiligheidsklep
IDM F e IDM-L F 1 ZONA
3 bar-veiligheidsklep
ontluchtingsklep
800
IDM F 2 ZONE
3 bar-veiligheidsklep
ontluchtingsklep
Assembleer de afvoerbuis van de veilig-
heidsklep die in de pakketdocumenten is
opgenomen.
3. Het systeem vullen
De maximale druk voor het verwarmings-/
koelsysteem is 3 bar. De voorgestelde vul-
druk is 1,2 bar.
Zodra het systeem gevuld is, koppelt u
het los van het waterleidingnet. Vul het
systeem niet frequent opnieuw (meer-
dere malen per maand), want dat kan tot
corrosie leiden.
4. Opstart verwarmings-/koelsysteem
voorbereiden
Open de aanvoer-/retourkranen van het
verwarmings-/koelsysteem.
Open de vulkranen voor het verwarmingscir-
cuit.
Sluit de kranen zodra de drukmeter de
gewenste druk aangeeft. Ontlucht het
systeem, herstel de druk en controleer of
alle pakkingen afgedicht zijn.
Zodra het volledige systeem geïnstalleerd is,
monteert u het afvoerpaneel zoals in de afbeel-
ding weergegeven. Daarna sluit u de buis (niet
meegeleverd) met interne diameter 10 mm
aan op de uitlaat zoals in de afbeelding weer-
gegeven.
