6 | Installatie
6.2
Montage
6.2.1
Montage van het toestel
OPMERKING
Materiële schade door verkeerde montage!
Door ondeskundige montage kan het toestel van de wand vallen.
▶ Toestel op een draagkrachtige wand monteren, waartegen het toe-
stel over het gehele oppervlak kan aanliggen.
▶ Gebruik alleen voor het type wand en het gewicht geschikte schroe-
ven en pluggen.
▶ Controleer de draagkracht van de wand. De wand moet het toestel-
gewicht kunnen dragen.
▶ Breng indien nodig een sterkere constructie aan.

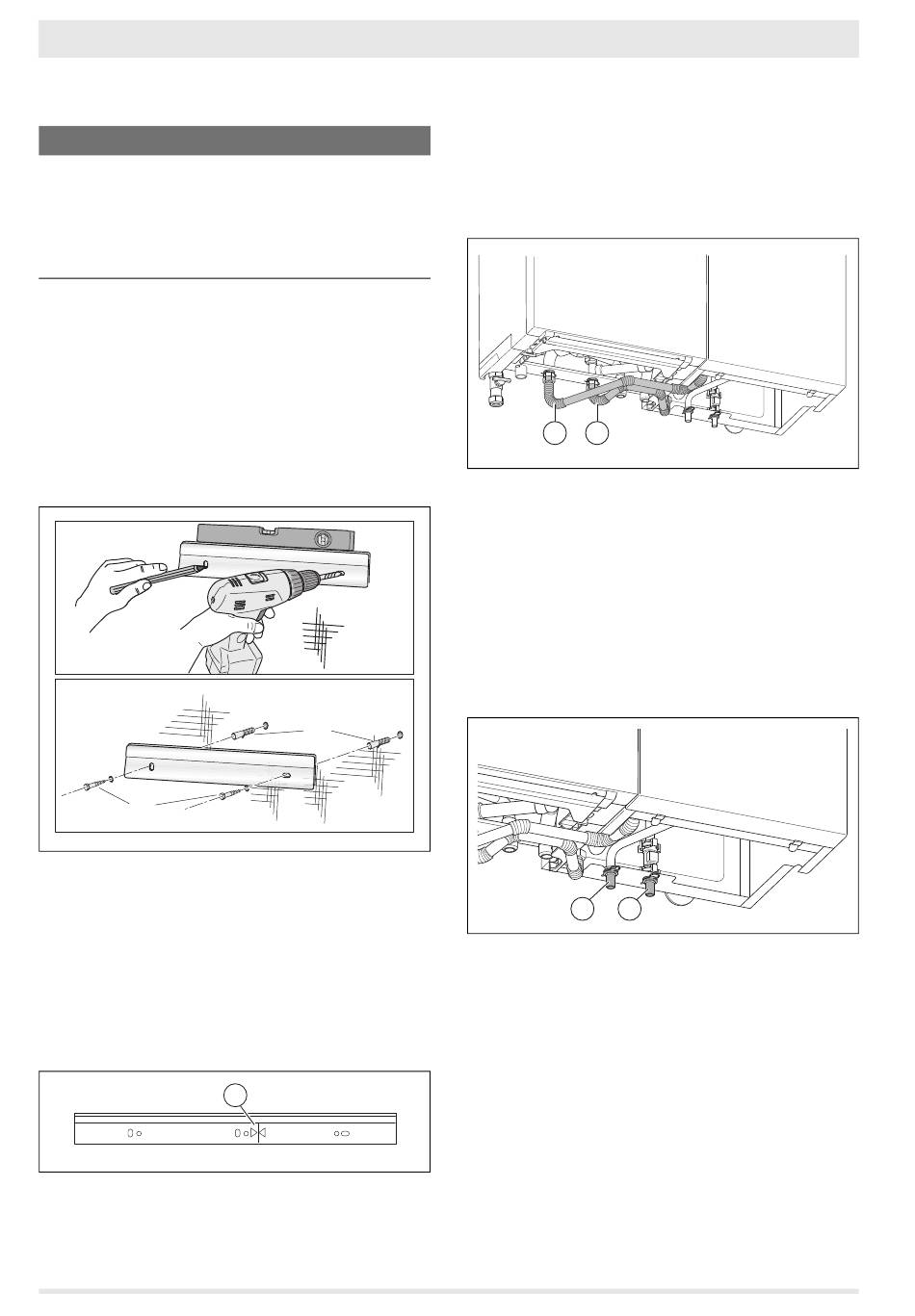

▶ Bepaal de montagepositie ( hoofdstuk 2.11 "Afmetingen en mini-
male afstanden solo toestel", pagina 6).
▶ Teken met behulp van een ophangbeugel en waterpas de boorgaten
af [1].
▶ Boor de gaten overeenkomstig de plugafmetingen [2].
▶ Stop de meegeleverde pluggen in de boorgaten [3].
▶ Monteer de ophangbeugel met 2 meegeleverde schroeven horizon-
taal [4].
1.
4.
Afb. 16 Ophangbeugel monteren
▶ Toestel met twee personen aan de boven- en onderkant optillen en
het toestel in de ophangbeugel hangen.
6.2.2
Boiler monteren
(alleen bij 9700i Aquapower plus HRC 30/CW6,9700i Aquapower plus
HRC 45/CW6.|)
▶ Verpakking verwijderen.
▶ Boiler aan de voor- en achterzijde optillen.
▶ Hang de boiler in de ophangbeugel rechts naast het toestel.
▶ Op de ophangbeugel zijn markeringen [1] aangebracht.
Afb. 17 Markering voor positioneren van de boiler
▶ Richt de boiler uit met behulp van de stelschroef [1] op dezelfde
hoogte als het toestel.
14
2.
3.
10011604-001
1
0010023350-001
6.2.3
Leidingen aansluiten Aquapower plus boiler T40S
Aansluiten van de leidingverbindingen van de boiler
▶ Rubberdichtingen van de aanvoer- en retourleiding van de boiler licht
invetten.
▶ Aanvoerleiding [1] spanningsvrij op de aanvoeraansluiting van de
boiler en op de platenwisselaar in de boiler monteren.
▶ Retourleiding [2] spanningsvrij op de boilerretour en op de platen-
wisselaar in de boiler monteren.
1
2
Afb. 18 Boiler en toestel verbinden
[1]
Aanvoerleiding
[2]
Retourleiding
Aansluiten warm- en koudwaterleiding
▶ Schroef een klemkoppeling Ø 15 mm naar ½" op de warmwateraan-
sluiting [1] van de boiler.
▶ Monteer een inlaatcombinatie (overdrukbeveiliging met ingebouwde
terugslagklep) in de koudwaterleiding. De maximale openingsdruk
mag niet hoger zijn dan 8 bar. Hiermee is de warmwaterinstallatie be-
veiligd tegen te hoge drukken.
▶ Schroef een klemkoppeling Ø15 mm naar ½" op de koudwateraan-
sluiting [2] van de boiler.
1
2
Afb. 19 Wateraansluitingen 40 liter boiler
[1]
Warm water (15mm)
[2]
Koud water (15mm)
0010048661-001
0010023358-001
9700i • 6721875843 (2024/02)
