Symbool
Funktie
Externe aanvoertemperatuursensor
(bijv. open-verdelersensor)
Buitentemperatuursensor
Automatisch vulinrichting
Extern schakelcontact, potentiaalvrij
(bijvoorbeeld temperatuurbewaking
voor vloerverwarming, in leveringstoe-
stand overbrugd). Potentiaalvrij, niet
voor 230 V geschikt.
Aan/uit-temperatuurregelaar (potenti-
aalvrij)
Extern bedieningsapparaat/
externe module met 2-draads-bus
BUS
2
1
Zekering
Aansluiting: T40S warmwatertank,
1
2
3
4
5
6
7
8
GBH warmwatertank, automatisch vu-
1
3
9V
lapparaat

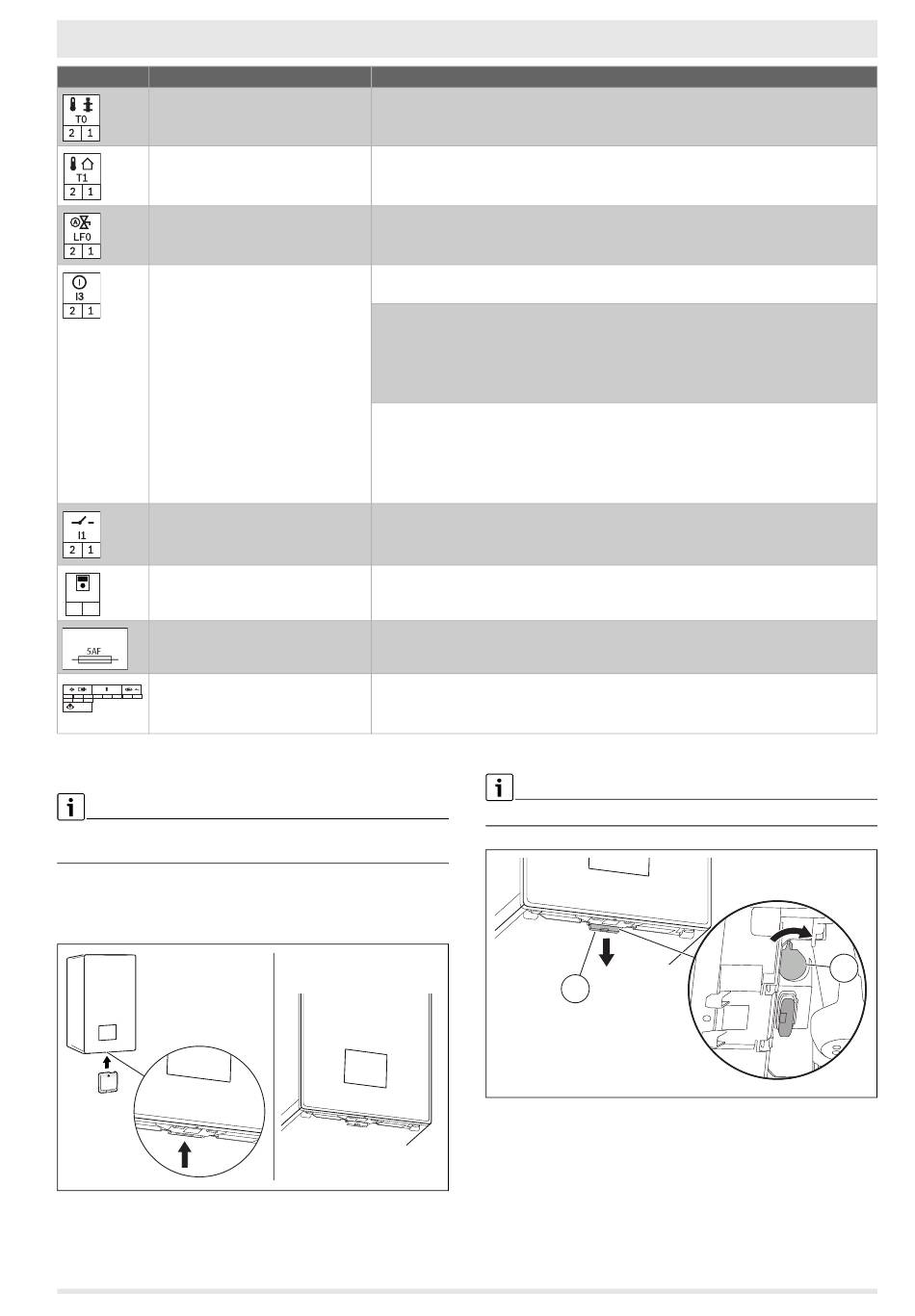

Tabel 8 Klemmenstrook voor extern accessoire
6.6
Connect-Key (de)monteren
De Connect-Key maakt extra functies van het toestel mogelijk ( Instal-
latie- en gebruikersinstructie van de Connect-Key).
▶ Connect-Key insteken.
De Connect-Key wordt automatisch opgeslagen.
De LED [1] knippert groen.
1.
Afb. 27 Positie van de insteekplaats
9700i • 6721875843 (2024/02)
Beschrijving
▶ Externe aanvoertemperatuursensor aansluiten.
▶ In servicemenu onder Installateurinstellingen Ingebruikname >> Open verdeler instellen.
▶ Sluit een buitentemperatuursensor aan.
Meer informatie over de aansluiting van de automatische vulinrichting, vindt u in de acces-
soire-installatie-instructie.
Wanneer meerdere externe beveiligingen zoals bijvoorbeeld TB 1 en condenspomp worden
aangesloten, dan moeten deze in serie worden geschakeld.
Temperatuurbewaking in cv-installaties alleen met vloerverwarming en directe hydrauli-
sche aansluiting op het toestel: bij activeren van de temperatuurbewaking worden cv- en
warmwaterbedrijf onderbroken.
▶ Verwijder de draadbrug.
▶ Sluit de temperatuurbewaking aan.
Condenspomp: bij defecte condensafvoer worden het cv- en warmwaterbedrijf onderbro-
ken.
▶ Verwijder de draadbrug.
▶ Sluit contact voor branderuitschakeling aan (potentiaalvrij).
▶ 230 VAC-aansluiting extern uitvoeren, of RTH Converter gebruiken.
▶ Sluit de aan/uit-temperatuurregelaar aan of potentiaalvrije warmtevraag contact.
Neem voor het gebruik van de aan/uit-temperatuurregelaar contact op met de Buderus-ser-
vicedienst
▶ Sluit de communicatiekabel aan.
Een reservezekering bevindt zich in aan de binnenkant van de afdekking.
▶ Aansluiting voor de koud- en warmwater-temperatuursensor en waterdebietsensor.
▶ GBH Aansluiting voor de koud- en warmwater-temperatuursensor en waterdebietsensor.
▶ 9V-Stroomvoorziening voor het automatisch vulapparaat..
2.
0010044798-001
In normaal bedrijf gaat de LED uit na ± 1Min om energie te sparen.
2
Afb. 28 Connect-Key demonteren
▶ Hendel naar achteren trekken [1].
Meer informatie over de LED-status Installatie- en gebruikersinstruc-
tie van de Connect-Key.
Installatie | 6
1
0010049479-001
