2 Montageaanwijzing
2.1

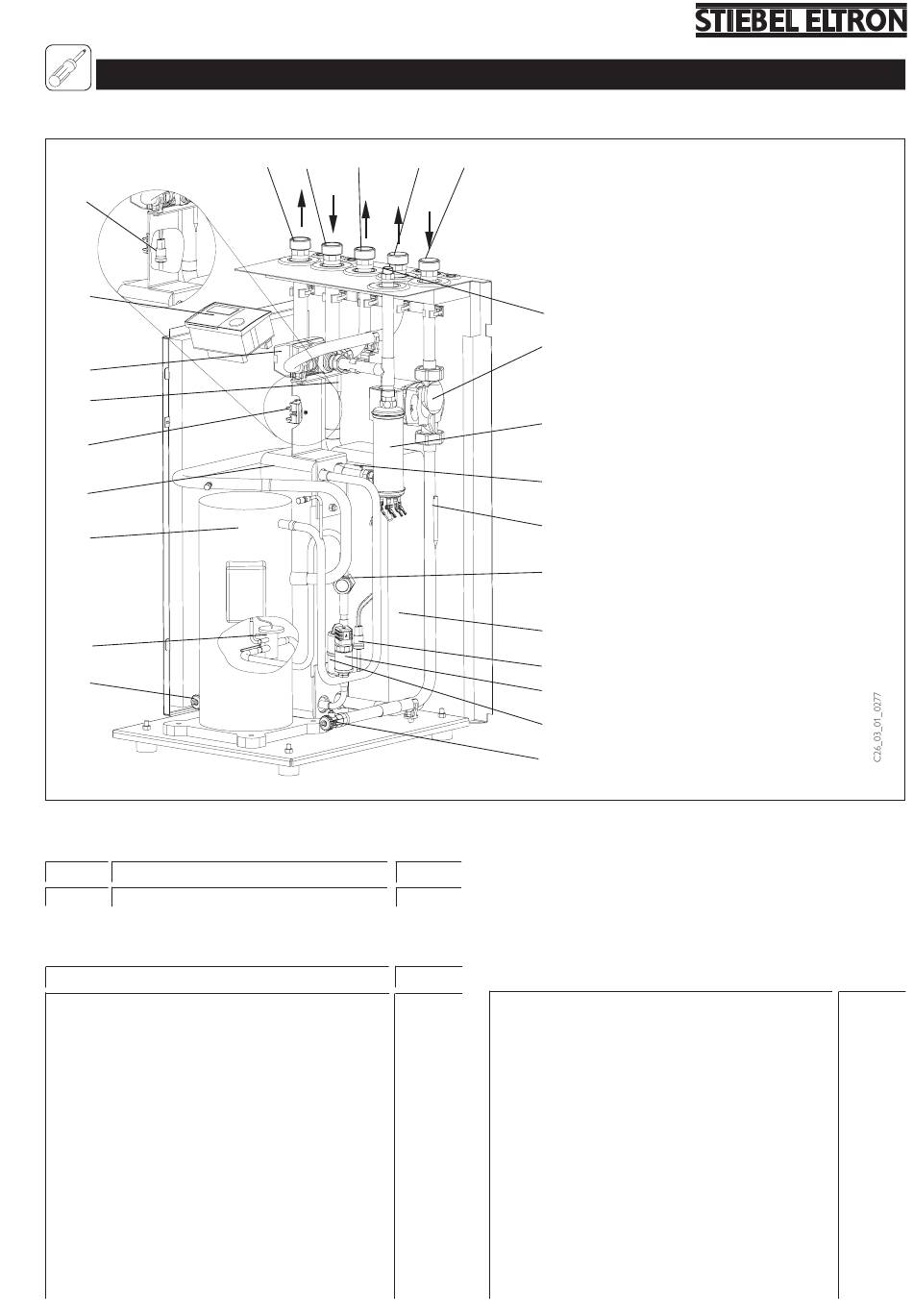

Opbouw van het toestel
21
25
24
23
8
20
19
18
17
Abb. 3
2.2
Accessoires (in de extra verpakking)
1
Buitenvoeler AFS 2
2.3
Speciale accessoires
WPAC 1 (leverbaar vanaf 02-2006)
WPAB (Aanloopstroom begrenzer)
Drukslang, warmtegeïsoleerd G 1 1/4" x 1 m (DN 32)
Drukslang, warmtegeïsoleerd G 1 1/4" x 2 m (DN 32)
Drukslang, warmtegeïsoleerd G 1 1/4" x 5 m (DN 32)
Drukslang, warmtegeïsoleerd G 1 1/4" x 1 m (DN 32)
in te korten
Schroefaansluiting voor 5 m drukslang DN 32
Buffervat SBP 100
WPKI-H (voor buffervat SBP 100)
WPKI-V (voor buffervat SBP 100)
WPKI 3 (voor buffervat SBP 200, 400 en 700)
Buffervat SBP 200 E
Buffervat SBP 400 E
Buffervat SBP 700 E
Buffervat SBP 700 E SOL
voor de installateur
1
2
3
4
Bestelnr.
16 53 39
Bestelnr.
07 44 14
18 20 19
18 20 20
18 56 47
07 06 92
07 42 50
07 43 14
07 43 47
07 37 38
18 54 58
22 08 24
18 54 59
18 54 60
5
1 Brine-uittrede
2 Brine-intrede
3 Aanvoerleiding warmwaterboiler
4 Verwarmingsaanvoerleiding
5 Verwarmingsretourleiding
6
6 Aansluiting voor veiligheidsklep
7
7 Verwarmingscirculatiepomp /
8 STB elektr. naverwarming
9 Elektr. naverwarming (2e WB)
9
10 Temperatuurvoeler (aanvoer)
11 Temperatuurvoeler (retour)
12 Kijkglas
13 Verdamper
10
14 Hogedrukbegrenzing
15 Filterdroger
11
16 Vul- en aftapkraan (verwarming)
17 Vul- en aftapkraan (brine)
18 Expansieklep
12
19 Compressor
20 Condensor
21 Lagedrukbeveiligingsschakelaar
13
22 HD-voeler
23 Temperatuurvoeler (brine-intrede)
14
24 Omschakelklep
25 Warmtepompmanager WPMi
22
15
16
WPSB 307 (Warmtepomp-birne-montageset)
WPSB 310 (Warmtepomp-birne-montageset)
WPSB 407 (Warmtepomp-birne-montageset)
WPSV 25-4 (Warmtepomp-birne-verdeler)
WPSV 32-4 (Warmtepomp-birne-verdeler)
WPSV 40-4 (Warmtepomp-birne-verdeler)
WPSV 25-6 (Warmtepomp-birne-verdeler)
WPSV 32-6 (Warmtepomp-birne-verdeler)
WPSV 40-6 (Warmtepomp-birne-verdeler)
Verwarmingsafstandsbediening FE 7
Verwarmingsafstandsbediening FEK
Aanlegvoeler AFV 6
Dompelvoeler TF 6
Concentraat warmtemedium
(in de extra verpakking)
WP-circulatiepomp
07 42 01
07 42 02
07 42 03
22 03 86
22 03 87
22 03 89
22 03 90
22 03 91
22 03 92
18 55 76
22 01 93
16 53 41
16 53 42
16 16 96
