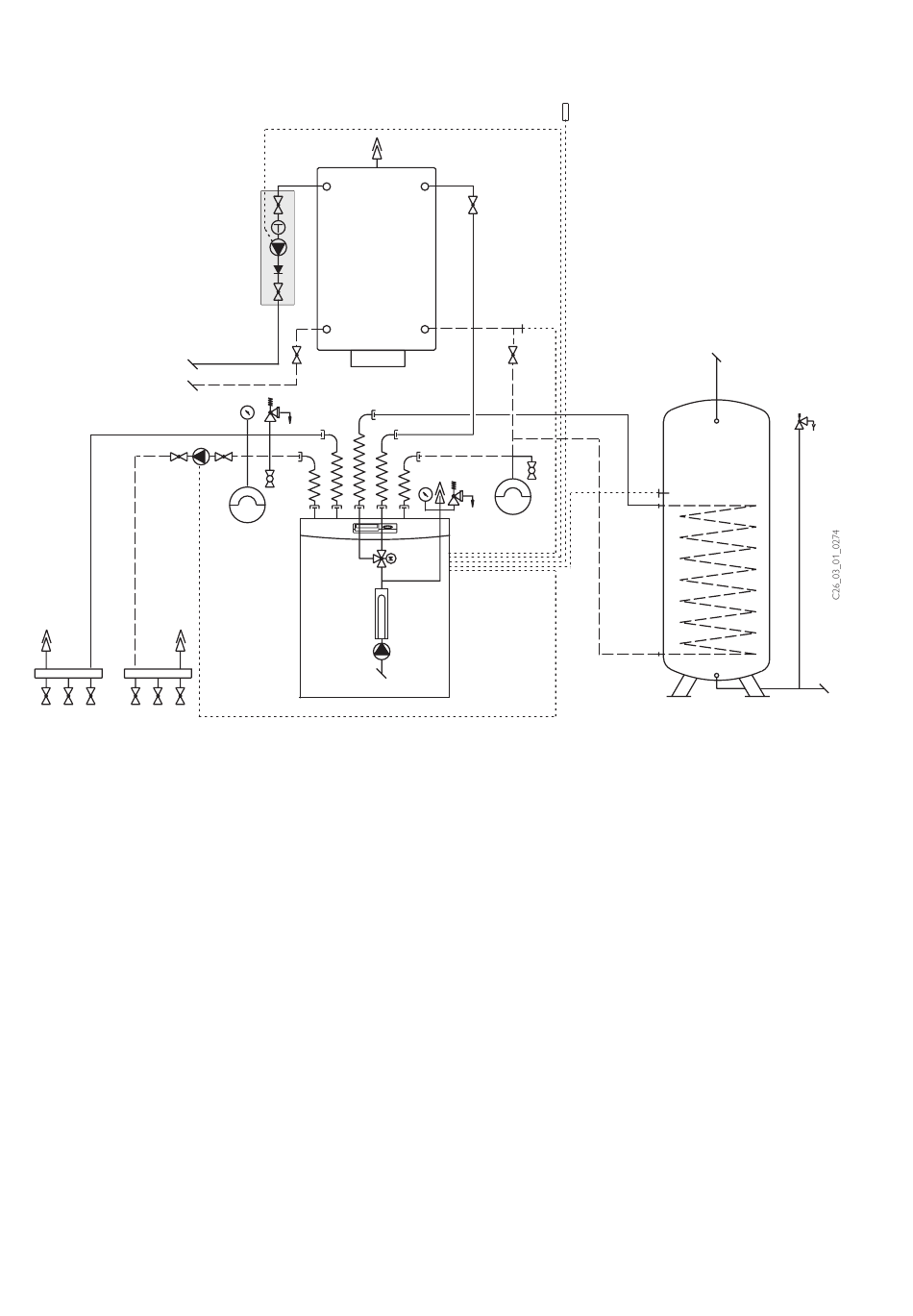

Installatievoorbeeld: WPF monovalent met 100 liter buffervat en warmwaterbereiding
Verwarmingscircuit
3a
10
10
Warmtebron
1
Warmtepomp
2a
Buitentemperatuurvoeler
2b
Retourtemperatuurvoeler warmtepomp
2c
Warmwatertemperatuurvoeler
3a
Circulatiepomp voor de warmtebron WP
3b
Circulatiepomp voor de warmtepomp (verwarmingszijdig)
3c
Circulatiepomp voor het verwarmingscircuit
4
Veiligheidsklep
5
Expansievat
6
Bufferreservoir / hydraulische ontkoppeling
7
Trillingsdemper
8
Terugslagklep
9
Vul- en aftapkraan
10
Ontluchting
11
Warmwaterboiler
12
Inlaatcombinatie volgens DIN 1988
44
10
3b
6
4
7
9
5
1
3b
2a
2b
9
4
5
Warmwater
11
2c
12
