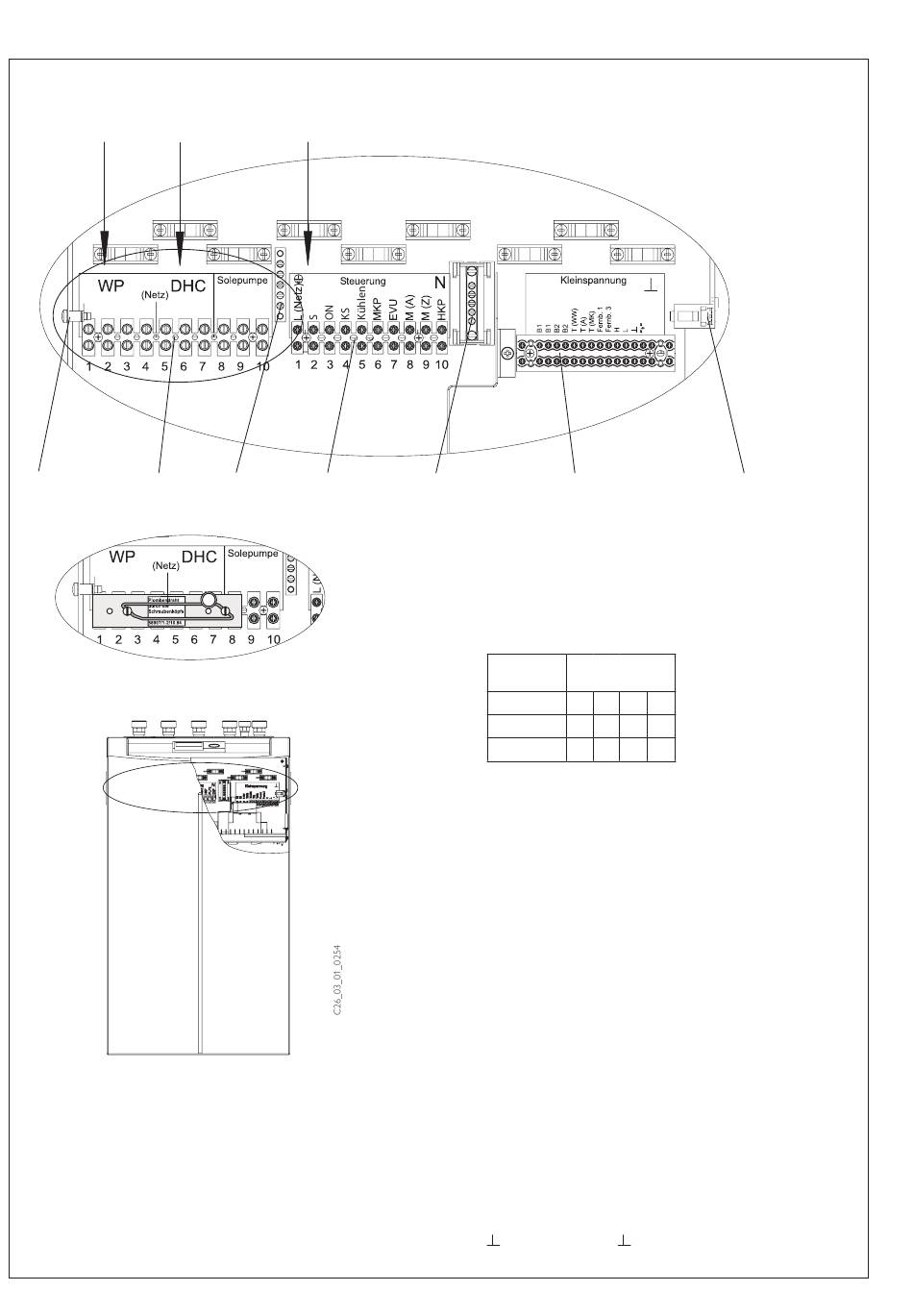

Elektrische aansluiting WPF 5 S / 7 S / 10 S (1 fase)
1/N/PE~230/50
2/N/PE~230/50
4 - 6 mm
2,5 - 4 mm
2
L N
R RC L L' N
X3
PE
L N
R RC L L' N
De drie stroomkringen WP, DHC
en de besturing dienen afzonderlijk
beveiligd te worden.
Abb. 9
24
1/N/PE~230/50
1,5 mm
2
2
L
N PE
PE
X4
L
N PE
1 2 3 4 5 6 7 8 9 10 11 12 13
N
X2
X3
Netaansluiting
WP
Warmtepomp (compressor)
L, N, PE
R, RC, N, PE (uitsluitend in verbinding met WPAB)
DHC
Hulpverwarming
L, L´, N, PE
Aansluitver-
aansluiting
mogen
kroonstrip
3,0 kW
L
3,2 kW
L´ N
6,2 kW
L
L´ N
Brinepomp
L, N, PE
X4
Aansluitklem besturing
Netaansluiting:: L, N, PE
Uitgangen:
S
uitgangssignaal voor de WPAB
ON
Compressorsignaal
KS
Solepompsignaal.
Koelen
Alleen bij WPC..Cool
MKP
Mengcircuitpomp en N, PE
Pomp
2e verwarmingscircuit en N, PE
M(A)
Mengkraan open
M(Z)
Mengkraan dicht
HKP
Verwarmingscirculatiepomp en N, PE
Stuuringangen:
EVU
Vrijgavesignaal energiebedrijf L'
X2
Aansluitklem laagspanning
B1
Temperatuurvoeler WP-aanvoer
B1
Temperatuurvoeler WP-aanvoer
B2
Temperatuurvoeler WP-retour
B2
Temperatuurvoeler WP-retour
T(WW)
Warmwatertemperatuurvoeler en Ground
T (2e WB) Voeler 2e WB en Ground
T(A)
Buitentemperatuurvoeler en Ground
T(MK)
Mengcircuittemperatuurvoeler en Ground
FB. 1
Afstandsbediening 1
FB. 3
Afstandsbediening 3
H
Bus High
L
Bus Low
Bus ground
« + »
Bus « + »
Netz
= Net
Solepumpe
= Brinepomp
Steuerung
= Besturing
Kleinspannung
= Laagspanning
Fernbed.
= Afstandsbediening
X26
(Ground)
N
PE
PE
PE
