Gebruiksaanwijzing
Deze meetfunctie toont de spanningen en stromen in oscilloscoopvorm,
evenals hun actuele waarden op de cursorpositie. Deze functie geeft stroom- en
spanningsgolfvormen en elke eventueel aanwezige vervorming duidelijk weer.
Bij activering van de golfvormmodus is de tijdbasis ingesteld op 5 ms/div. Het
pictogram wordt naast deze instelling weergegeven, om aan te geven dat de
instelling wordt gewijzigd als er 2 sec. op de toets HOLD/RUN wordt gedrukt.
Zolang er een plusteken wordt weergegeven, kan de aftastsnelheid worden
verhoogd. Het minteken wordt weergegeven bij 2,5 ms/div., wanneer de
maximumsnelheid is ingesteld.

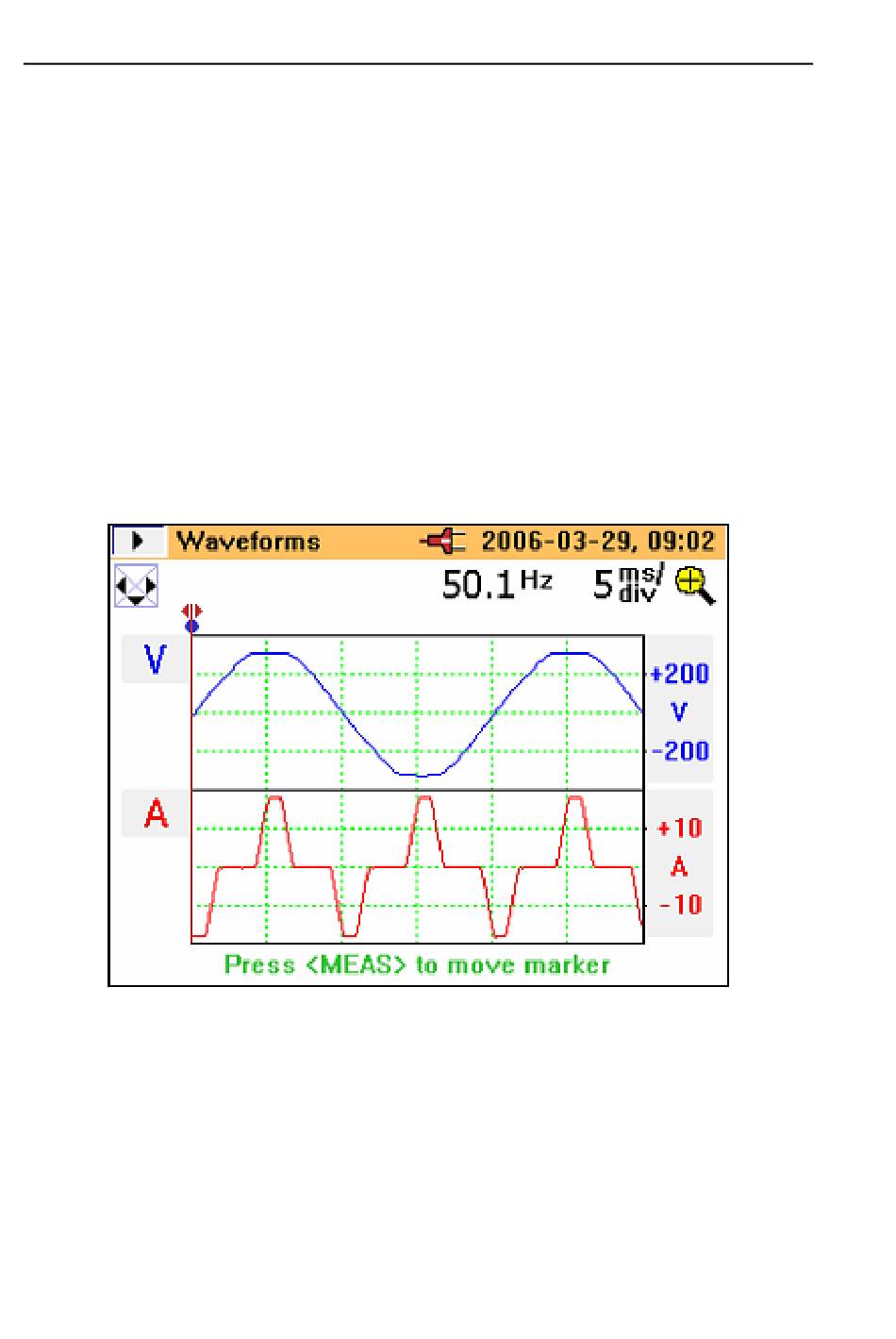

Het displayscherm met twee schalen toont de gemeten golfvormen op
afzonderlijke rasters met geschikte schalen, zoals weergegeven in het
onderstaande scherm.
De frequentie en het faseverschil worden boven de golfvormen weergegeven.
De beschikbare waarden voor de tijdbasis zijn 50, 25, 10, 5 en 2,5 ms/div.
Als er kort op
HOLD-modus, en moet er opnieuw op
de RUN-modus terug te keren voordat de tijdbasis kan worden
gewijzigd.
46
Opmerking
wordt gedrukt, schakelt het instrument over op de
worden gedrukt om naar
