Power Quality Clamp Meter
Overzicht van meetfuncties

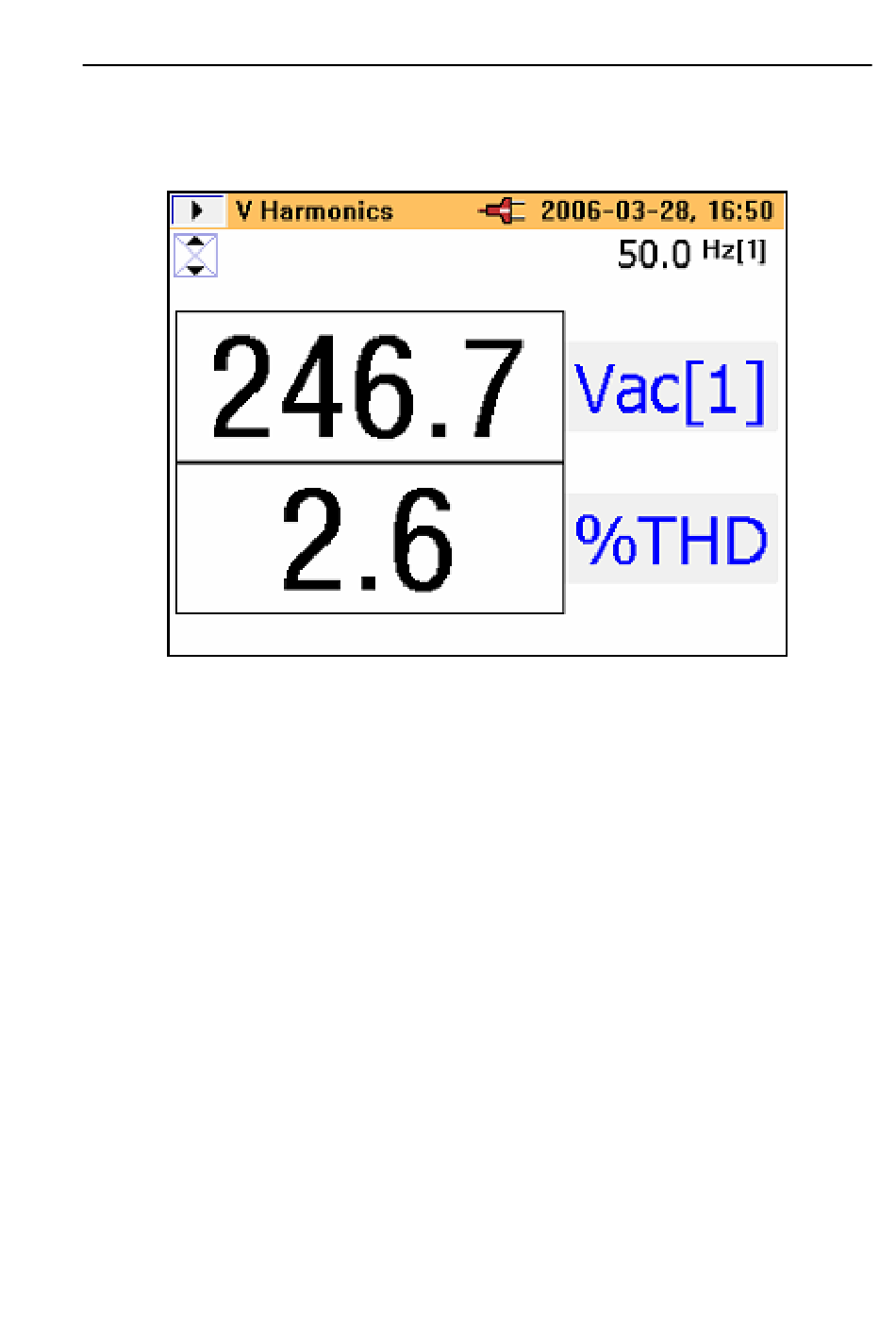

Het tweede scherm toont de AC-grondspanning (V AC [1]) en %THD, zoals
weergegeven in het volgende scherm.
Zoals hieronder in het scherm voor A-harmonischen weergegeven, geeft
AUTO aan dat het percentage automatisch naar het maximum van H (2) en
hoger wordt opgeschaald. Door 3 seconden op de toets te drukken, kan de
schaal worden ingesteld tussen de waarden 100%, 40%, 10% of 4% en
vervolgens weer terug naar AUTO. De automatische schaalinstelling is
noodzakelijk, omdat theoretisch elke harmonische boven de grondgolf 600%
ten opzichte van de grondgolf (H (1)) kan zijn, omdat de stroomtang een totale
harmonische vervorming van 660% THD ondersteunt. Terwijl 100% nooit kan
worden overschreden, kan de schaal bij selectie van %RMS uit het menu maar
liefst 700% worden wanneer als harmonischentype %H1 is geselecteerd. Een
schaalinstelling boven 100% is alleen beschikbaar in de modus AUTO, waar
de schaalinstelling 200, 300, 400, 500, 600 of 700% volle schaalwaarde kan
zijn.
