3.3 Menupunt Oil press. voor de meting van het oliedoorstroomvolume
Het drukmeetbereik en de stevigheid van de druksensor maken zo¬wel me-
ting van de onderdruk aan de zuigkant van de oliepomp als controle van de
ingestelde stookcapaciteit door meting van de ol¬iepompdruk bij de verstu-
ivermond mogelijk. Er hoort een bijbehorende aansluitadapter bij de testset.
Afbeelding 3.3.1 laat de plaatsing zien.

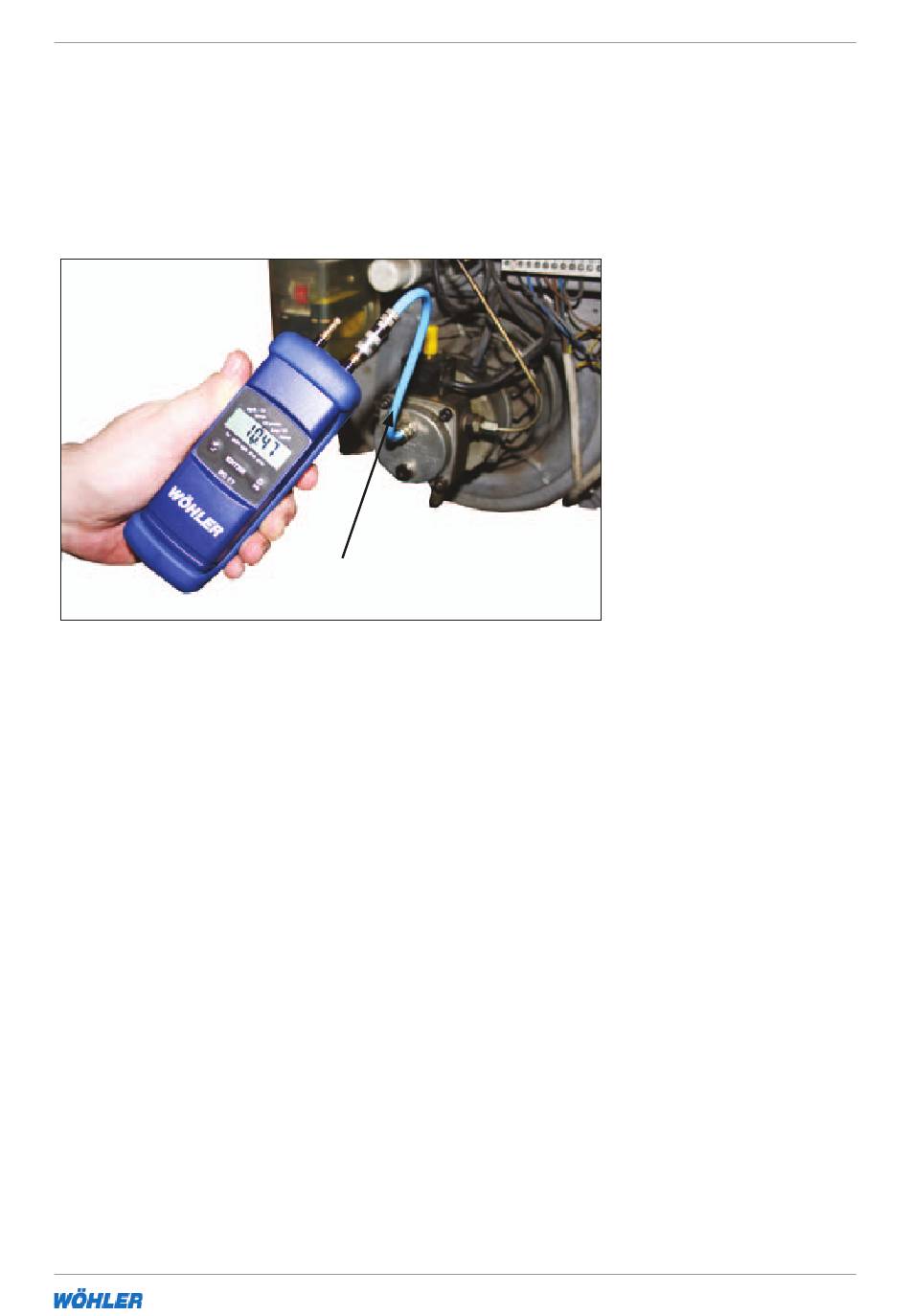

oliepompadapter
Afb. 3.3.1: DC 17 aansluiting op een oliepomp
Stap 1, aansluiting van het drukmetingsapparaat: allereerst wordt de
oliepom¬padapter (best.-nr. 21990) bij uitgeschakelde verwarming op de
bijbehorende aansluiting van de oliepomp geschroefd. Een verloopstuk 1/4"
naar 1/8" is bijgeleverd. De Wöhler DC 17 moet nog niet worden aangesloten.
Stap 2, inschakelen: schakel de Wöhler DC 17 in. Steek pas na afloop van de
stabiliseringsfase de blauwe testslang op de plus¬aansluiting. (De plusaans-
luiting kan ook bij „onderdrukmetingen" worden gebruikt, de meetwaarde
heeft dan een minteken ervoor).
Stap 3, oliedoorstroomvolume en stookcapaciteit meten: activeer het menu-
punt Oil press., zodat de cursor knippert. Bij gestarte oliepomp geeft het
display dan de oliedoorstroom in kg/h, l/h of gal/h aan. Voor een precieze
melding moet met de „±"-toets de druk op de oliesproeimond worden inge-
steld en met de „ENTER"-toets worden bevestigd. In het setupmenu worden
daarvoor de referentiegrootheden (referentiedruk en maateenheid) eenmaal
