2. Bedieningselementen en aansluitingen
Afbeelding 2.2 toont alle componenten en verbindingen van de drukcomputer
DC 17.
TD 600
IrDA-interface
Bluelink
Temperatuurmeettang

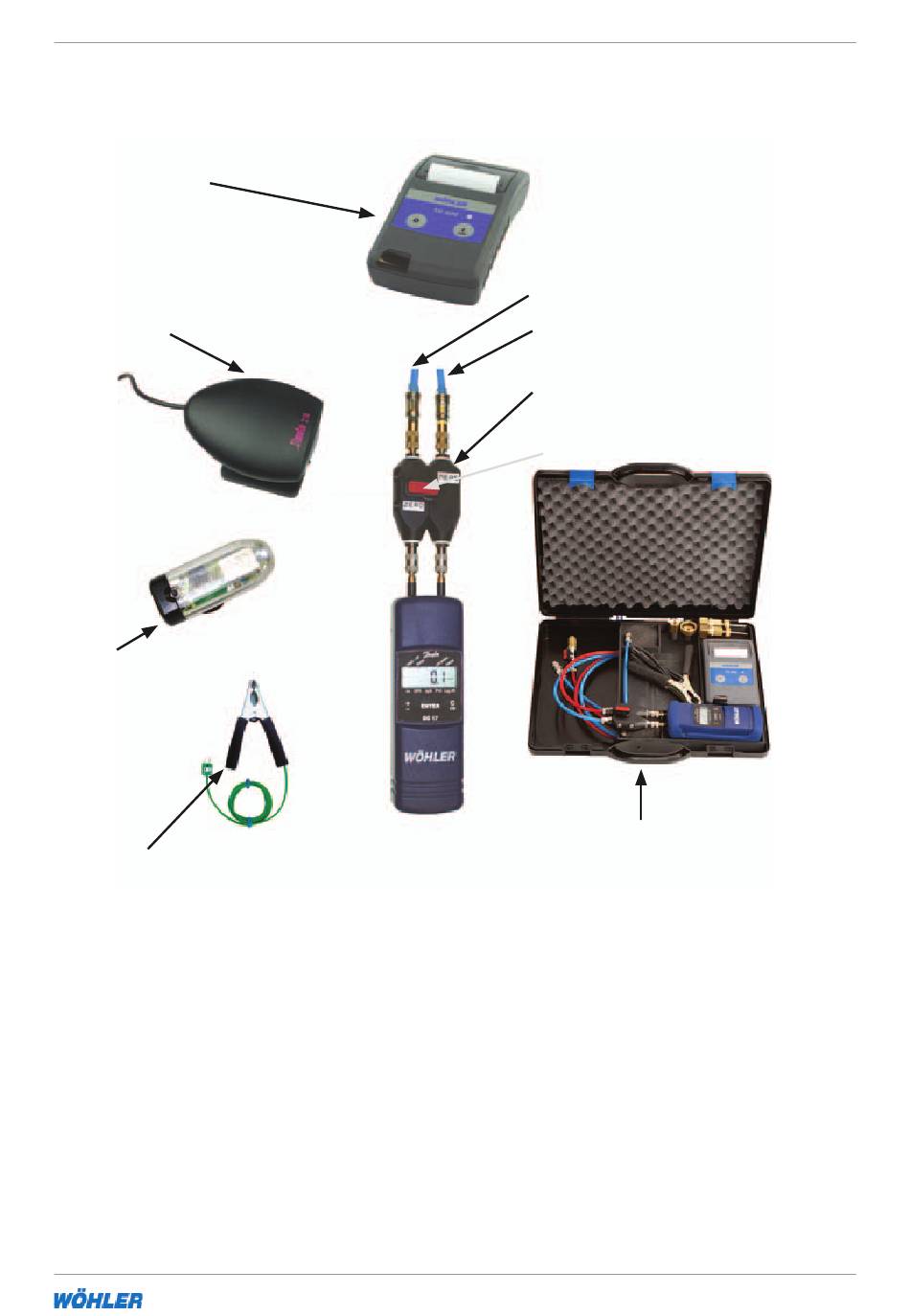

Afb. 2.2: Verbindingen en aansluitingen van de drukcomputer DC 17 voor
hy¬draulische compensatie en meting van de oliedoorstroomsnelheid.
De aansluitadapter voor de hydraulische compensatie in afbeelding 2.2 dient
in hoofdzaak voor een goede nulstelling van de druksensor. Daarvoor moet
de ven¬tielhendel zoals in afbeelding 2.2 getoond horizontaal in positie „P =
0" staan. Na de nulstelling dient de ventielhefboom voor de eigenlijke meting
in 90° in de loodrechte stand „Meten" te worden gezet. De rode dient op de
dienovereenkomstig aangeduide testnippel met de hoogste druk, de blauwe
slang op de overblijvende testnippel te worden geplugd.
