Inbouw
Massief plafond > Droge inbouw op afstand van massieve plafonds ...

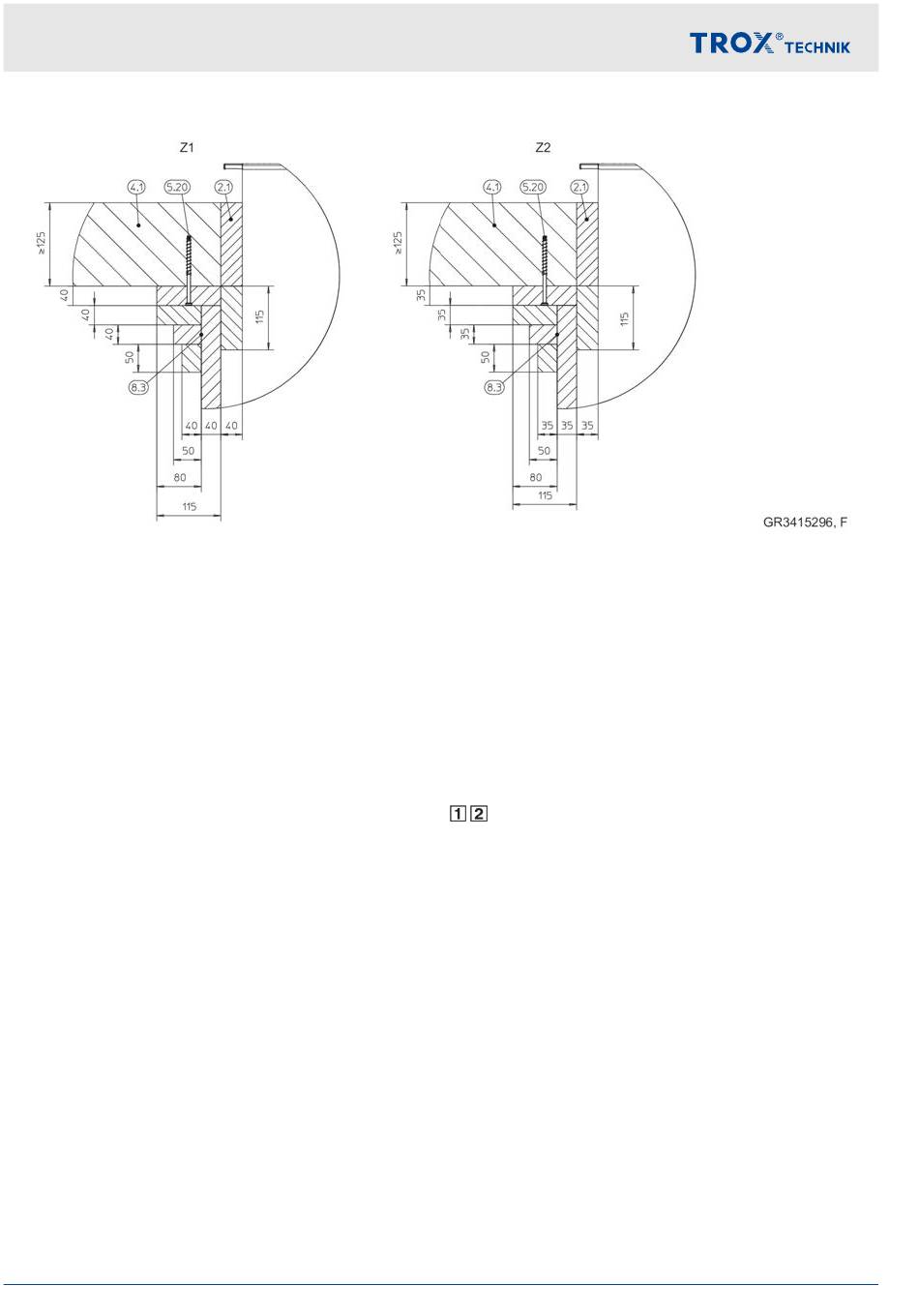

Afb. 178: Droge inbouw op afstand van massieve plafonds met inbouwset WE
1
FK2-EU
2.1
Mortel
2.6
Inbouwset WE,
Ä 5.3.6 „Leveringsomvang en
montage inbouwset WE" op pagina 60 ,
bestaande uit:
Inbouwset (2 ´ B-deel ed 2 ´ H-deel)
A
Platenstrook (6 ´ B-zijde ed 6 ´ H-zijde)
B
3
Systeem- of massieve wand (voor zover aan-
wezig), wanddoorvoering (4-zijdig) overeenkom-
stig Promat®-Handboek, constructie 478, actuele
stand
4.1
Massieve vloer, verbinding van de platen met de
massieve vloer (4-zijdig) volgens Promat®-hand-
boek, constructie 478, actuele stand
208
5.20
Schroef, Fischer® FFS 7,5 × 82 mm of gelijk-
waardig (alternatief doorsteekmontage)
6.2
Mineraalwol, ≥ 1000 °C, ≥ 80 kg/m³ (Stopwol)
8.3
PROMATECT®-LS35 of -L500, d = 35 mm of 40
mm, of AD40
9.4
Brandwerende beklede staalplaat-luchtkanaal
inclusief ophanging conform Promat®-Hand-
boek, constructie 478, actuele stand
9.5
Afhanging (op locatie) van de FK2-EU, zie
224
#
bij klepafmetingen > 1000× 600 mm de tweede
afhangingen op een afstand van 150 mm onder
de brandklep noodzakelijk
tot EI 90 S (horizontale asstand)
Brandklep Serie FK2-EU
