Inbouw
Algemene montagehandleiding > Leveringsomvang en montage inbouwset EW

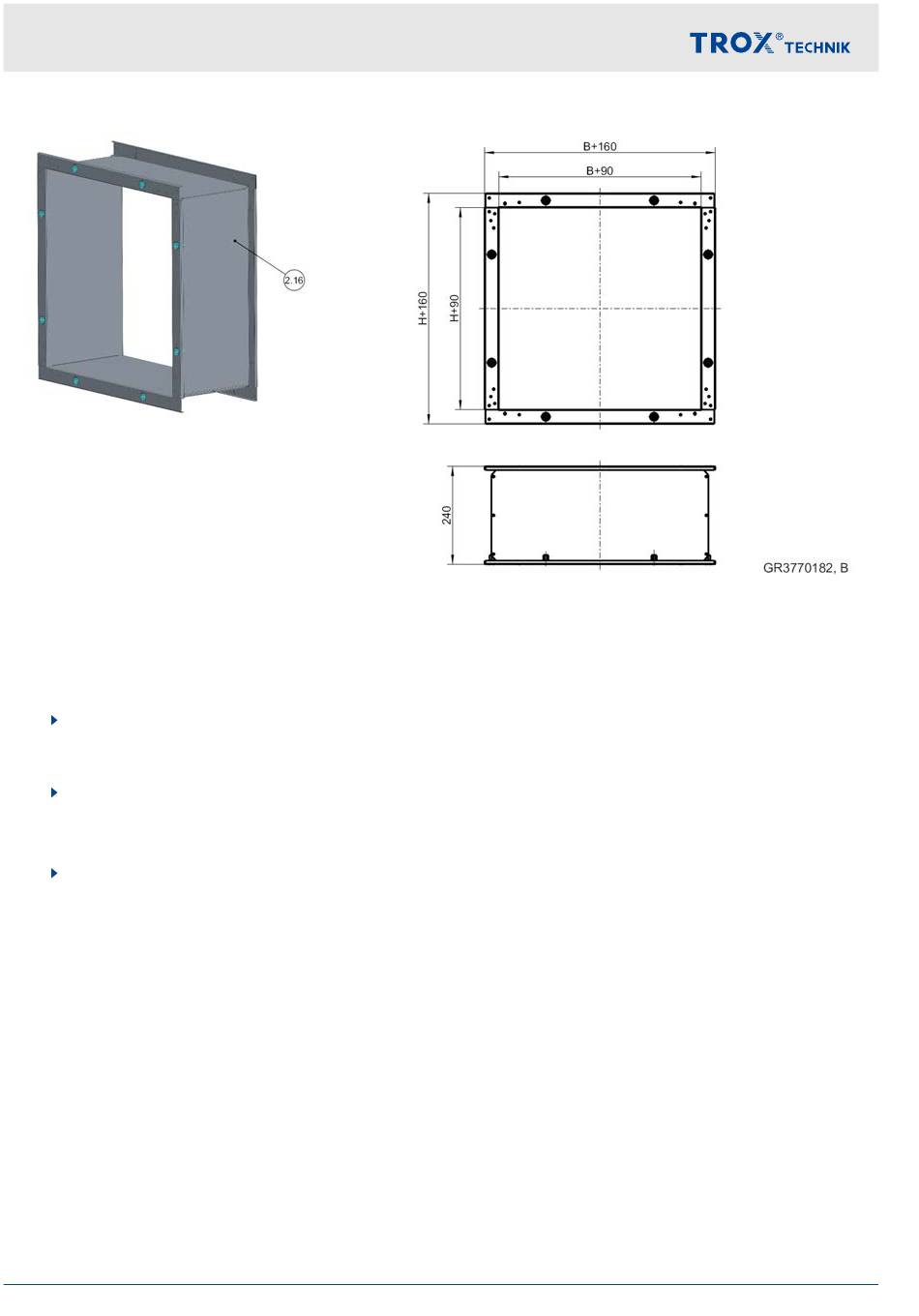

Afb. 38: Inbouwraam voor wandinbouw
2.16 Inbouwraam
Inbouw met inbouwset EW
1.
Dichtband (D) telkens rondom aan de flens van
het muurframe van de FK2-EU opplakken, zie
Afb. 37 , detail Y
De inbouwset EW met boor Æ 3,5 mm minstens
3.
70 mm diep voorboren, aan de brandklep mon-
teren, zie Afb. 37 , en met spaanplaatschroeven
5 × 80 mm (C) vastschroeven.
4.
De omschrijving van de verdere montagestappen
staat in de montageomschrijving.
54
Brandklep Serie FK2-EU
