5.4.8 Natte inbouw met glijdende plafondaansluiting

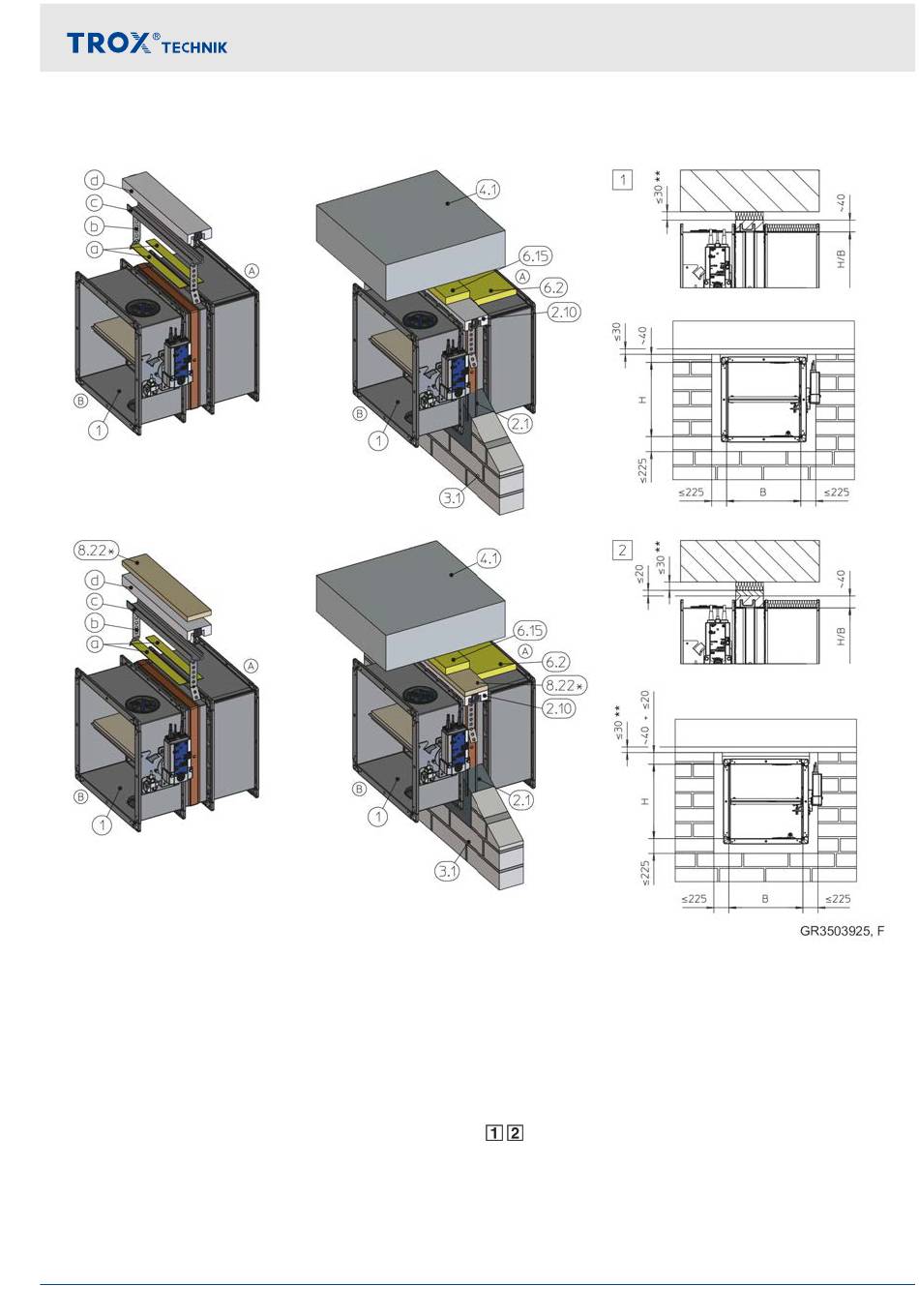

Afb. 67: Natte inbouw in een massieve wand met glijdende plafondaansluiting (inbouwset GM)
1
FK2-EU
2.1
Mortel
2.10
Inbouwset GM, bestaande uit:
a
Mineraalwol, B = 70 mm, op locatie in het
midden delen (2 × 35 mm)
b
Muuranker
c
U-profiel
d
Calciumsilicaat platen
Posities (1) en (2.10) zijn in de leveringsomvang inbegrepen.
* Verschillen tot 20 mm tussen de calciumsilicaat plaat (d) en het wandoppervlak kunnen bouwkundig met een
opdikking met calciumsilicaat (8.22) geëgaliseerd worden.
** De spleet tussen de vloer en de montageset GM mag na het zetten van de vloer maximaal 30 mm bedragen. Bij
grotere afstanden moet onder de brandklep een steun gemonteerd worden.
Massieve wanden > Natte inbouw met glijdende plafondaansluiting
3.1
Massieve wand
4.1
Massief vloer
6.2
Mineraalwol, ≥ 1000 °C, ≥ 80 kg/m³, d ≥ 30 mm
6.15
mineraalwol, conform de uitvoering glijdende
plafondaansluiting**
8.22
Calciumsilicaatplaat, alternatief mineraalwol
≥ 1000 °C, ≥ 140 kg/m³, d ≤ 20 mm, door derden
indien benodigd
tot EI 90 S
Brandklep Serie FK2-EU
