Meetaansluitingen
Het testinstrument heeft twee 4mm-banaanbusingangen
(rode ingang A en blauwe ingang B) en een zwarte
beveiligde 4mm-banaanbusingang (COM). Zie afbeelding
4.

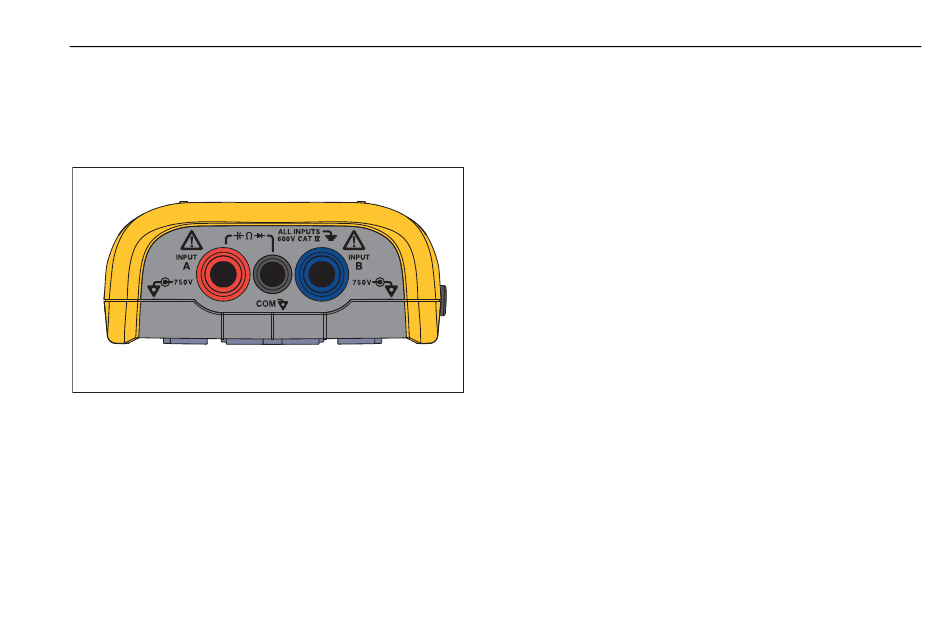

Afbeelding 4. Ingangsaansluitingen voor meting
Ingang A
Gebruik ingang A (rood) voor alle metingen op één
ingang.
Ingang B
Gebruik voor metingen van twee verschillende signalen
ingang B (blauw) samen met ingang A (rood).
COM
Gebruik de ingang COM (zwart) als aarde voor metingen
van lage frequenties, doorgang, ohm (Ω), diode en
capaciteit.
Om een elektrische schok of brand te
voorkomen, dient u niet meer dan één COM-
aansluiting ˜ (gemeenschappelijke, aarde) te
gebruiken, of dient u zich ervan te
vergewissen dat alle aansluitingen op COM ˜
dezelfde potentiaal hebben.
Meetprobes instellen
Het testinstrument ondersteunt meetprobes, bijvoorbeeld:
•
10:1-spanningsmeetprobe
•
1 mV/°C-thermokoppel
•
10 mV/A-stroomtang
Een specifiek probetype instellen:
hxv05.eps
1.
Druk op om het menu Oscilloscoop en Meter te
openen.
2.
Druk op 3 om het menu INGANG A te openen.
3.
Gebruik
4.
Druk op om het menu PROBE SELECTEREN
te openen.
5.
Gebruik
6.
Druk op om het probetype te bevestigen en
sluit het menu.
Industrial ScopeMeter®
Testinstrument instellen
XW Waarschuwing
Y/Z
om SELECTEREN te markeren.
Y/Z
om het probetype te markeren.
11
