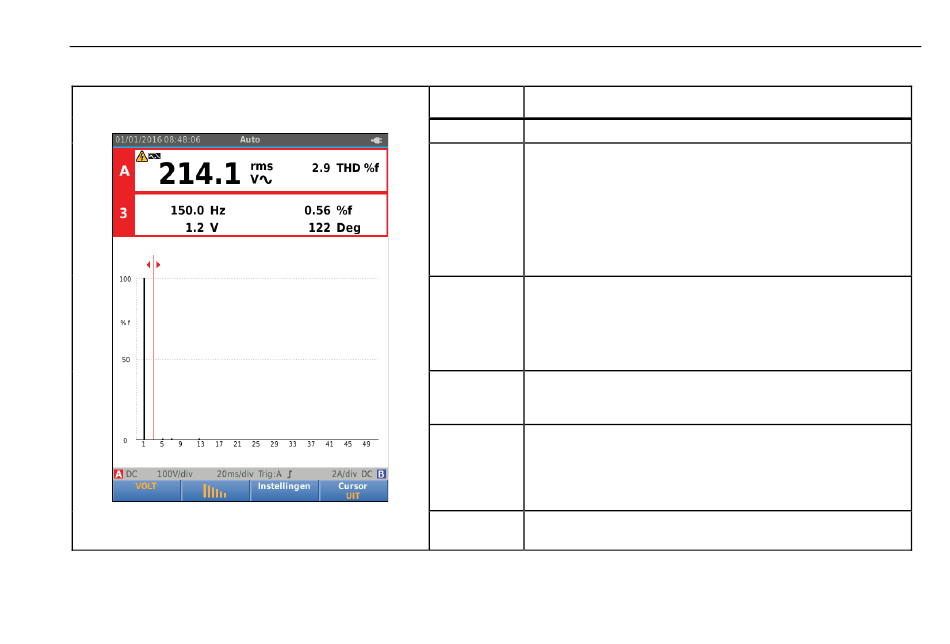

Tabel 6. Harmonischen van spanningsmetingen
Uitlezing
rms V AC
THD %f
Nr (3)
V
%f
hzn29.eps
Deg
Modus Vermogen en Harmonischen
Beschrijving
AC-spanningswaarde op kanaal A
THD (totale harmonische vervorming) is de hoeveelheid
harmonischen in een signaal als percentage van de totale
RMS-waarde (THD%r) of als percentage van de waarde van
de grondgolf oftewel fundamentele frequentie (THD%f). Het is
een graadmeter voor de mate waarin een golfvorm afwijkt van
een zuiver sinusvormige golfvorm. 0% geeft aan dat er geen
vervorming is. U kunt THD%r of THD%f selecteren in het
menu Instellingen (3).
De harmonische component zoals geselecteerd met de
cursor. Gebruik WX om de cursor te verplaatsen. In het
voorbeeldscherm is dit de derde harmonische. De waarden
rechts naast dit nummer veranderen wanneer de cursor wordt
verplaatst naar een andere harmonische component.
Spanning van de harmonische component zoals geselecteerd
met de cursor.
De hoeveelheid van de geselecteerde harmonische
component in het spanningssignaal als percentage van de
totale RMS-waarde (THD%r) of als percentage van de waarde
van de grondgolf oftewel fundamentele frequentie (THD%f). U
kunt %r of %f selecteren in het menu Instellingen (3).
De fasehoek tussen de harmonische component en de
grondspanning.
