Wanneer u een instelling wijzigt, toont een gedeelte van
het scherm de keuzemogelijkheden. Gebruik WXYZ
voor toegang tot de keuzemogelijkheden van het menu.
Connect-and-View™
De functie Connect-and-View™ (automatisch instellen)
maakt handsfree gebruik mogelijk om complexe
onbekende signalen weer te geven. Deze functie
optimaliseert positie, bereik, tijdbasis en trigger om te
zorgen voor een stabiel beeld van de meeste golfvormen.
De instelling volgt de wijzigingen wanneer het signaal
verandert. Deze functie is standaard ingeschakeld.
De Connect-and-View™-functie in de handmatige modus
inschakelen:
1.
Sluit het rode meetsnoer van de rode ingang A aan
op het te meten onbekende signaal.
2.
Druk op om over te schakelen tussen de modi
Autom. (automatisch) en Handmatig.

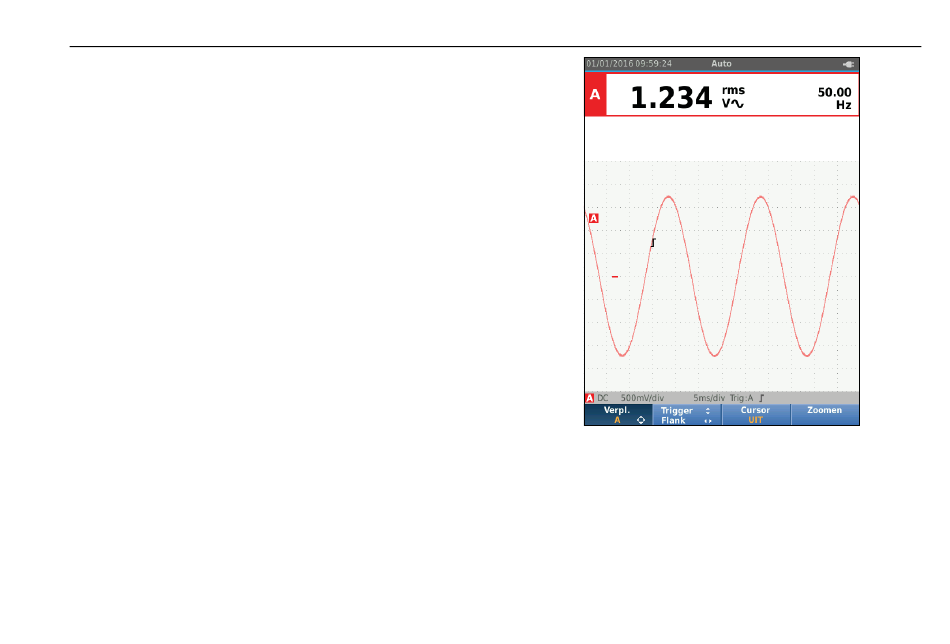

In afbeelding 6 toont het scherm '1.234' in grote cijfers en
'50.00' in kleinere cijfers. Een scoopplaatje geeft een
grafische weergave van de golfvorm.
De signaalaanduiding is links in het golfvormgedeelte
te zien. Het nul-symbool (-) geeft het aardniveau van de
golfvorm aan.
Modus Oscilloscoop en Meter
Afbeelding 6. Functie Autom. instellen
Metingen
Het uitleesgedeelte toont de numerieke uitlezingen van
de gekozen metingen op de golfvorm die aan de
ingangsbus is aangelegd. Afbeelding 7, afbeelding 8 en
afbeelding 9 illustreren de instellingen voor metingen.
Industrial ScopeMeter®
hzn55.eps
15
