► 3.3 Aansluiting op het bestaande cv-circuit
Hydraulische aansluitingen
De hydraulische aansluitingen van de warmtepomp moeten worden uitgevoerd met gebruik
van de meegeleverde onderdelen. Voltooi de aansluitingen met materialen die de dichtheid
van de schroefdraadverbindingen garanderen.
Voltooi het hydraulische circuit aan de hand van de hieronder genoemde aanbevelingen:
• H et systeem moet in de laagste punten een aftappunt hebben. In veel gevallen staat de
buitenunit op een eigen 'laagste punt' in het cv-systeem en is daarom voorzien van een
eigen aftapkraan (zie pagina 10).
• I n de hoogste punten van het systeem moeten ontluchters zijn. De buitenunit heeft een eigen
'hoogste punt' en is daarom voorzien van een eigen automatische ontluchter (zie pagina 15).
• De aanvoer en retour van de buitenunit moeten aangesloten worden in de hoofd
aanvoer en retour leidingen direct onder de cv-ketel.
• Alle leidingen moeten toereikend worden geïsoleerd en ondersteund.
• Het systeem moet preventief worden gereinigd in het geval van een nieuwe installatie
of wanneer het circuit wordt geleegd.

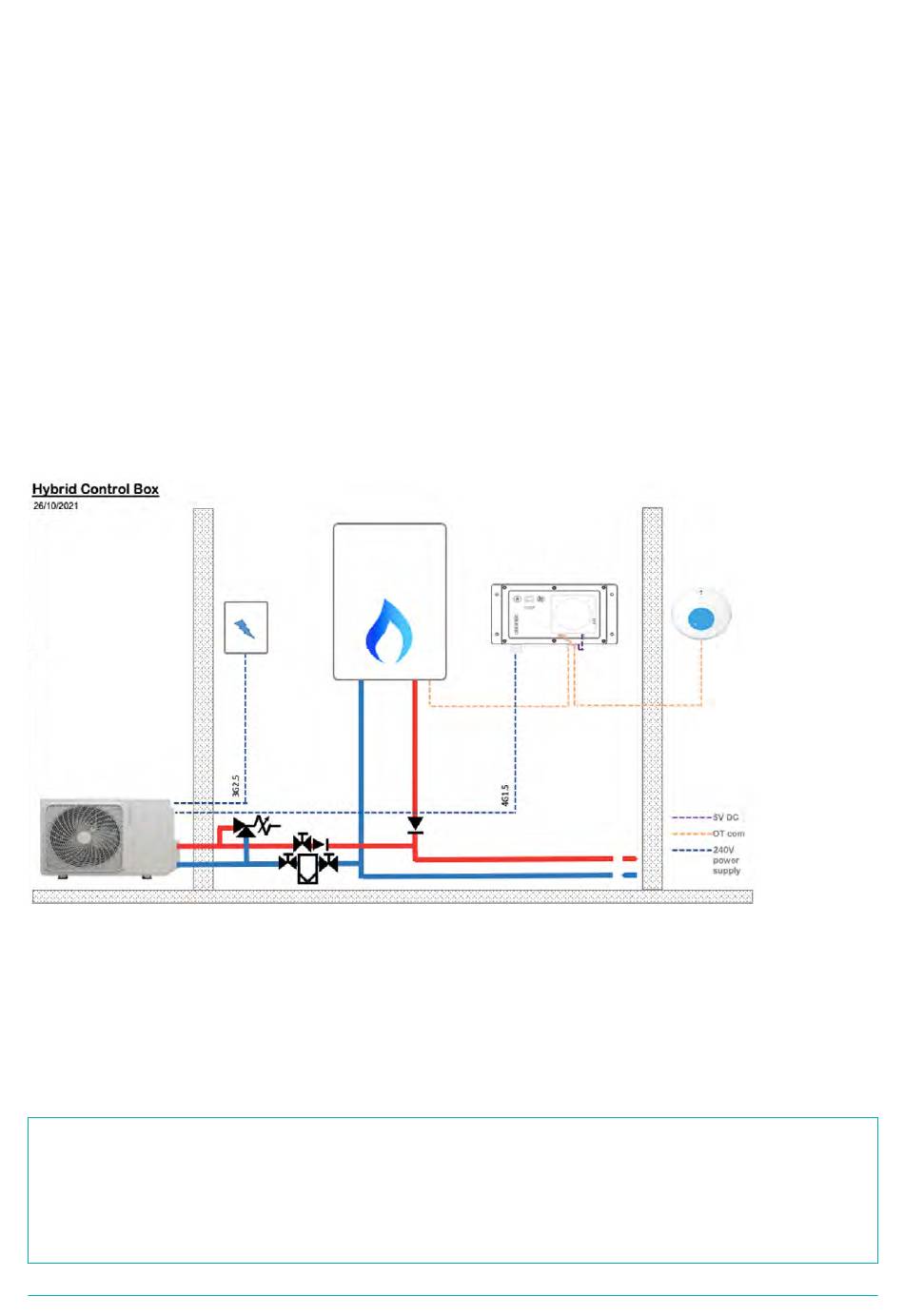

Cv-wateraansluitingen moeten worden uitgevoerd in overeenstemming met dit schema.
Volg hierbij deze stappen:
Stap 1. Bepaal de plaats van de buitenunit.
Stap 2. Bepaal de route en de lengte van de geïsoleerde aansluitleidingen
door passende fittingen op de buitenunit aan te sluiten en door op de
binneninstallatie op de stalen precisiebuis van 22 mm aan te sluiten.
Praktische tip
Let bij het aanleggen van de (vaak flexibele) leidingen, vanaf de buitenunit naar
de cv-installatie binnenshuis, goed op de aanvoer en retour; wissel deze niet om!
Markeer de aan te leggen leiding aan beide uiteinden met voor aanvoer een A of
een stukje rode tape en voor retour een R of een stukje blauwe tape.
Aurea 5 R32 Hybrid add on/ Installatie- en bedieningshandleiding - NL
- 13 -
