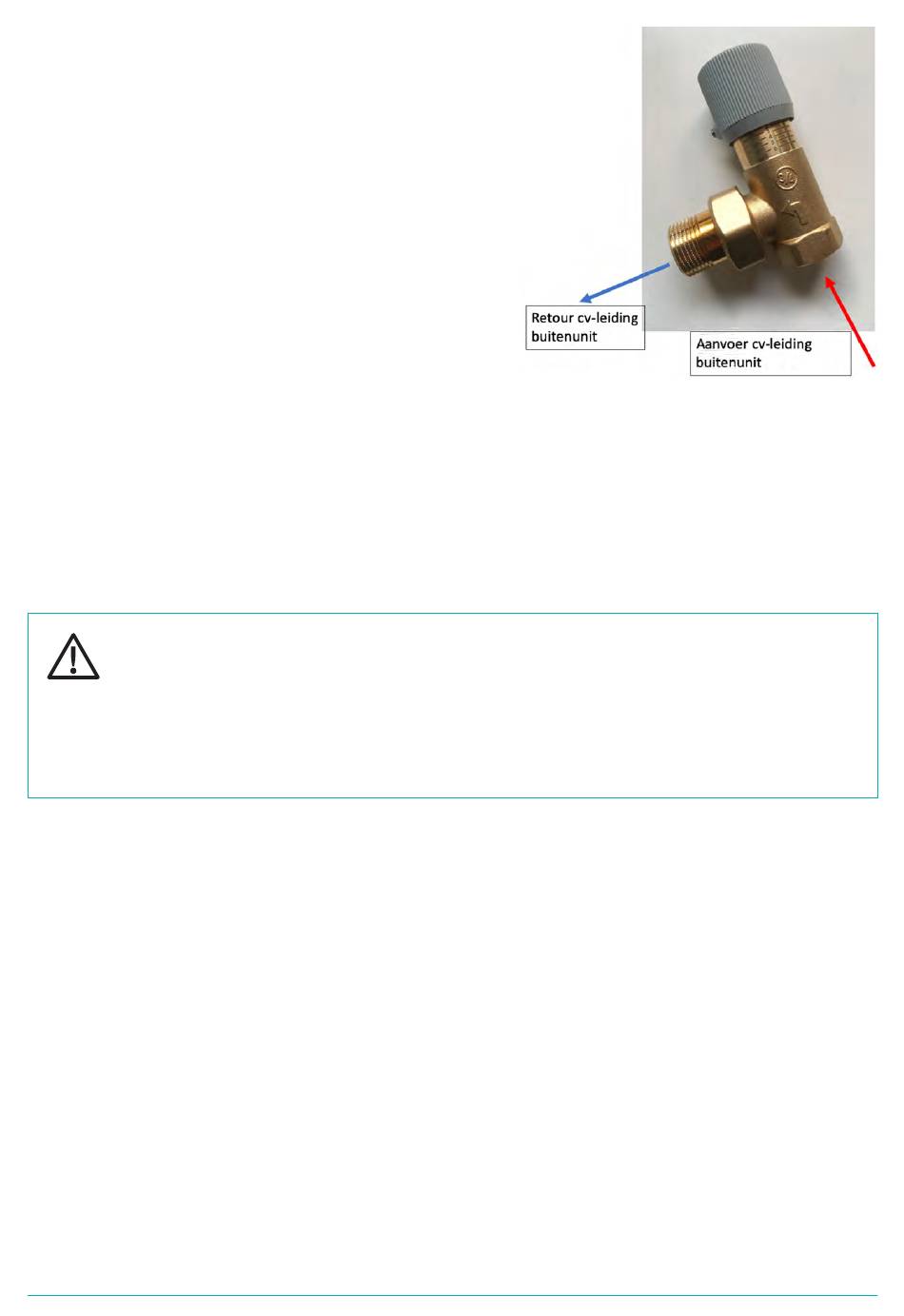

Stap 3. Zoals weergegeven op het schema:
de stromingsrichting van de bypass is
van aanvoer cv-buitenunit naar retour
cv-buitenunit (zie afbeelding).
Stap 4. De aanvoer- en retourleiding van de
buitenunit worden direct onder de cv-ketel
aangesloten, voordat het cv-systeem zich
vertakt in de woning.
Bepaal de plek van de noodzakelijke
hydraulische componenten in het cv-systeem
tussen de buitenunit en de cv-ketel:
- vuilfilter met afsluiters in de retourleiding
van de buitenunit
- afsluiter met terugstroombeveiliging in
aanvoerleiding van de buitenunit
- terugstroombeveiliging in de
aanvoerleiding van de cv-ketel.
Stap 5. Bepaal de plek op de muur bij de cv-ketel waar de Hybrid add-on control box
wordt gemonteerd.
WAARSCHUWING
• De hoeveelheid water in het systeem mag niet minder zijn dan 30 liter.
• De Hybrid add-on control box mag niet buiten geplaatst worden.
► 3.4 Hydraulische inpassing en hydraulisch inregelen
3.4.1 Algemeen
De Hybrid add-on oplossing met de Hybrid control box wordt zodanig ingepast en geregeld
dat de cv-ketel en de warmtepomp elkaar niet negatief beïnvloeden. De regeling zorgt ervoor
dat één van beide systemen in bedrijf is: óf de cv-ketel óf de warmtepomp.
Dankzij de twee terugstroombeveiligingen beïnvloeden de twee apparaten elkaar niet als ze
afzonderlijk in bedrijf zijn.
De warmtewisselaar en pomp in de buitenunit worden tegen vervuiling beschermd door een
vuilfilter in de retourleiding van de buitenunit.
Als bij buitentemperaturen < 4°C de cv-ketel in bedrijf is en de warmtepomp i.v.m. zijn
vorstbeveiliging ook in bedrijf komt, zal de verplichte bypass ervoor zorgen dat de pompen
van beide apparaten elkaar niet beïnvloeden.
- 14 -
Aurea 5 R32 Hybrid add on/ Installatie- en bedieningshandleiding - NL
