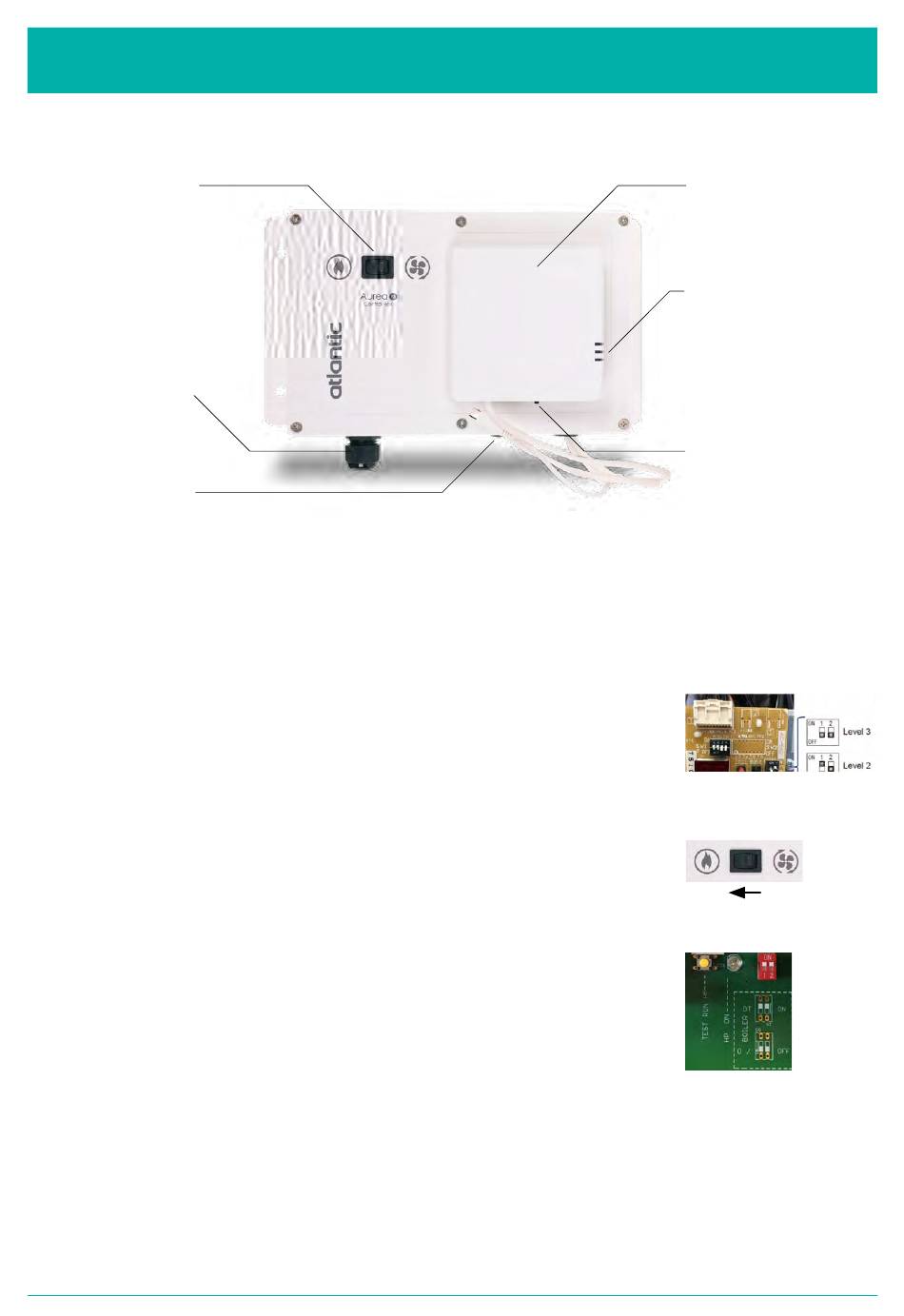

Hybrid add-on control box
Keuzeschakelaar voor
cv-ketel of warmtepomp
Inclusief led voor
storingsindicatie
Kabeldoorvoer
wartel voor verbinden
buitenunit
Kabeldoorvoer voor
verbinden Anna thermostaat
en verbinden cv-ketel
► 4.1 Inbedrijfstelling en bediening
De warmtepomp/buitenunit wordt geleverd met de juiste voorkeursinstellingen om te
functioneren in combinatie met de Hybrid add-on control box. U kunt de control box in
combinatie met de cv-ketel volgens het volgende stappenplan in bedrijf nemen:
Stap 1.
Check de instelling van de pomp in de buitenunit middels
de positie van de dipswitches. De meest voorkomende
instelling is level 1.
Stap 2.
Draai de bypass geheel dicht door hem op stand 2
in te stellen.
Stap 3.
Zet de schakelaar, op de control box, op de stand
cv-ketel; de stand met het vlamsymbool.
Stap 4.
Open de voorzijde van de control box.
Stap 5.
Stel op de control box via de dipswitches (rood of blauw
gemarkeerd, zie figuur) in of de cv-ketel met
'OpenTherm' aangestuurd moet worden of via 'aan/uit'.
Stel dit als volgt in:
- I nstellen op Open Therm communicatie: de beide
(rood of blauw gemarkeerde) dipswitches staat in de
positie 'aan'.
- I nstellen op aan/uit communicatie: de beide (rood of
blauw gemarkeerde) dipswitches staan in de positie 'uit'.
Stap 6.
Zet de installatie op spanning. Wacht 5 minuten.
- 26 -
4. Inbedrijfstelling en bediening
Aurea 5 R32 Hybrid add on/ Installatie- en bedieningshandleiding - NL
Gateway Smile
Led indicators
functioneren gateway
Smile
Instelling en reset knop
gateway Smile
