2.
Draai de bedieningsarm in de gewenste positie
en zet de 2 bouten weer vast.
2
De transportblokken en
-pennen verwijderen
Geen onderdelen vereist
Procedure
1.
Verwijder de transportblokken uit de maaidekken
en werp de blokken weg.
2.
Verwijder de transportpennen uit de armen van
de maaidekken en werp de pennen weg.
Opmerking:
De transportpennen stabiliseren
de maaidekken tijdens het transport en moeten
worden verwijderd voor de machine in gebruik
wordt genomen.
3
De rolschrapers afstellen
(optioneel)
Geen onderdelen vereist
Procedure
De optionele achterrolschraper werkt het beste bij
een gelijkmatige opening van 0,5 tot 1 mm tussen de
schraper en de rol.

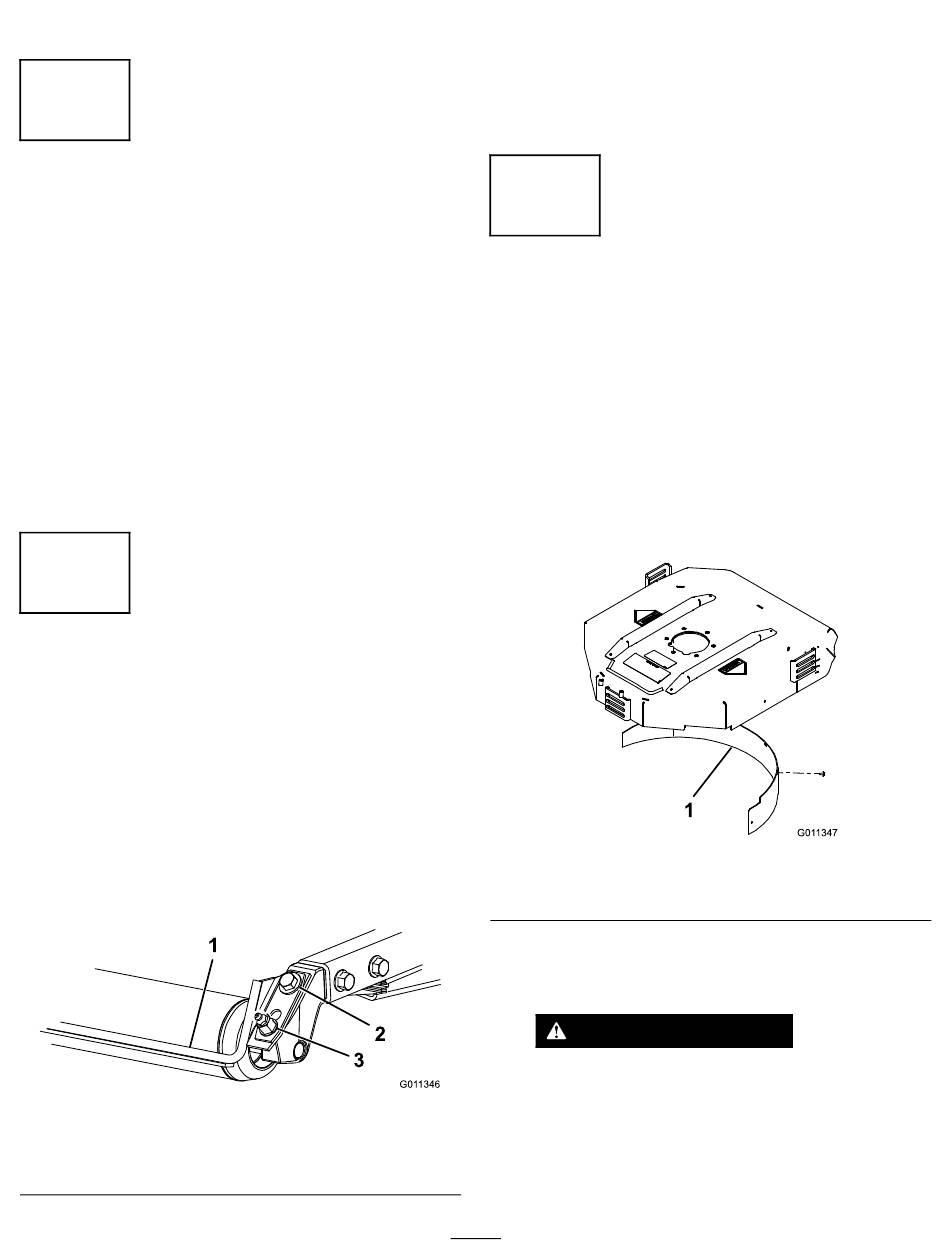

1.
Draai de smeernippel en de montageschroef los
(Figuur
3).
1. Rolschraper
2. Montageschroef
Figuur 3
3. Smeernippel
2.
Schuif de schraper omhoog of omlaag tot er een
opening van 0,5 tot 1 mm is tussen de stang
en de rol.
3.
Bevestig de smeernippels en schroef deze vast
met 41 N∙m. Schroef beide onderdelen om de
beurt steeds een klein stukje verder vast.
4
De mulchplaat installeren
(optioneel)
Geen onderdelen vereist
Procedure
1.
Zorg dat er zich geen vuil bevindt in de
montage-openingen van de achterwand en
linkerzijwand van de kamer.
2.
Plaats de mulchplaat in de achteropening en
bevestig deze met 5 flenskopbouten
1. Mulchplaat
3.
Controleer of de mulchplaat de punt van de
messen niet raakt en niet in het oppervlak van
de achterwand van de kamer steekt.
WAARSCHUWING
Gebruik geen messen met een hoge
vleugel in combinatie met de mulchplaat.
g011346
De kans bestaat dat het mes dan breekt,
wat lichamelijk of dodelijk letsel kan
veroorzaken.
10
(Figuur
Figuur 4
4).
g011347
