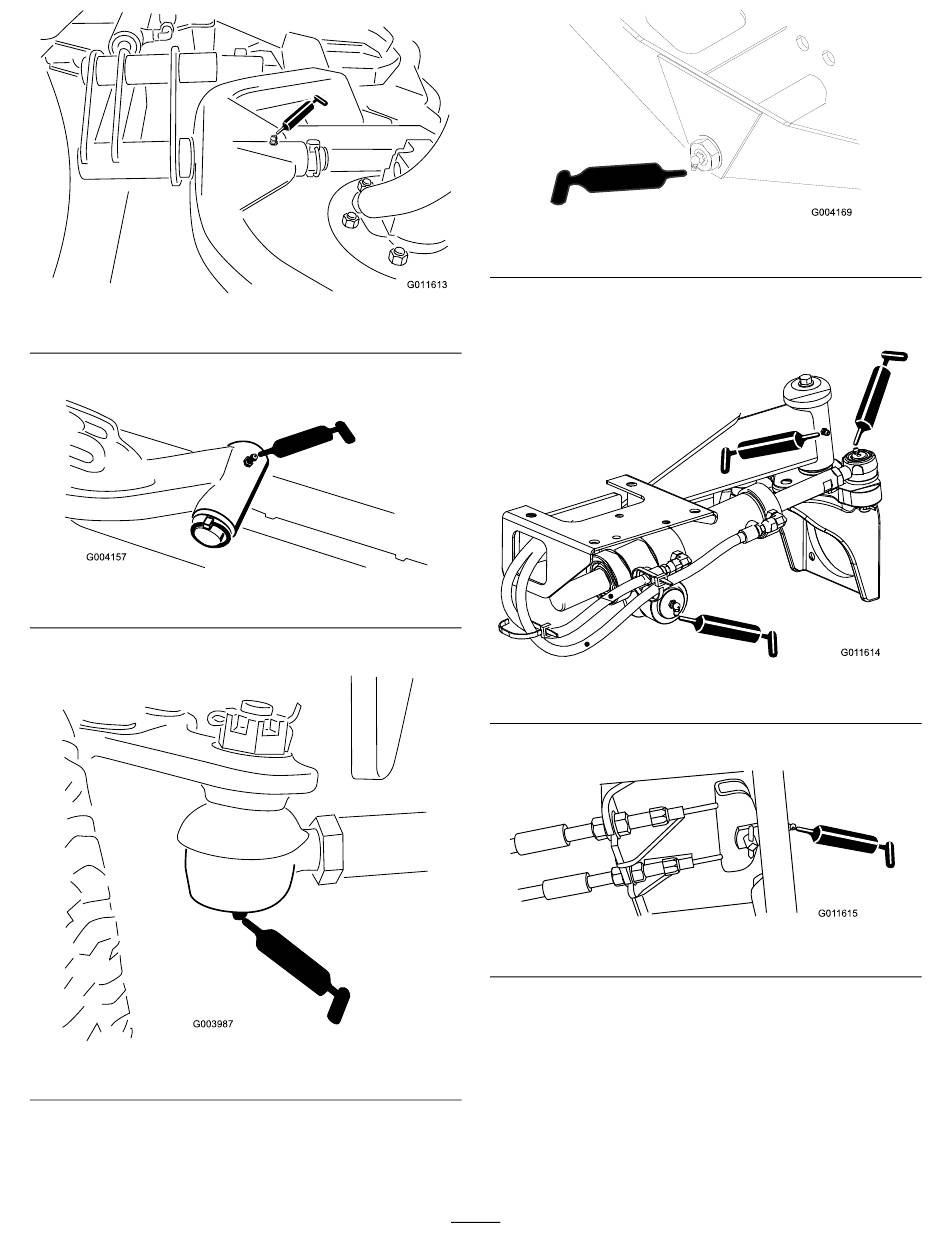

Figuur 49
•
As van draaipunt van hefarmen (1 elk)
Figuur 50
•
Trekstang van achteras (2)
Figuur 51
•
Draaipunt van asbesturing (1)
g011613
(Figuur
50)
g004157
(Figuur
51)
g003987
(Figuur
52)
•
Kogelverbindingen van stuurcilinder (2) en
achteras (1)
(Figuur
•
Rempedaal (1)
(Figuur
•
Lagers van spilas van maaidek (2 per maaidek)
(Figuur
55)
Opmerking:
Beide smeernippels kunnen worden
gebruikt, kies de nippel die het makkelijkst te
bereiken is. Pomp vet in de nippel tot er vet aan
de onderzijde van de asbehuizing verschijnt (aan
de onderzijde van het dek).
45
Figuur 52
53)
Figuur 53
54)
Figuur 54
g004169
g011614
g011615
