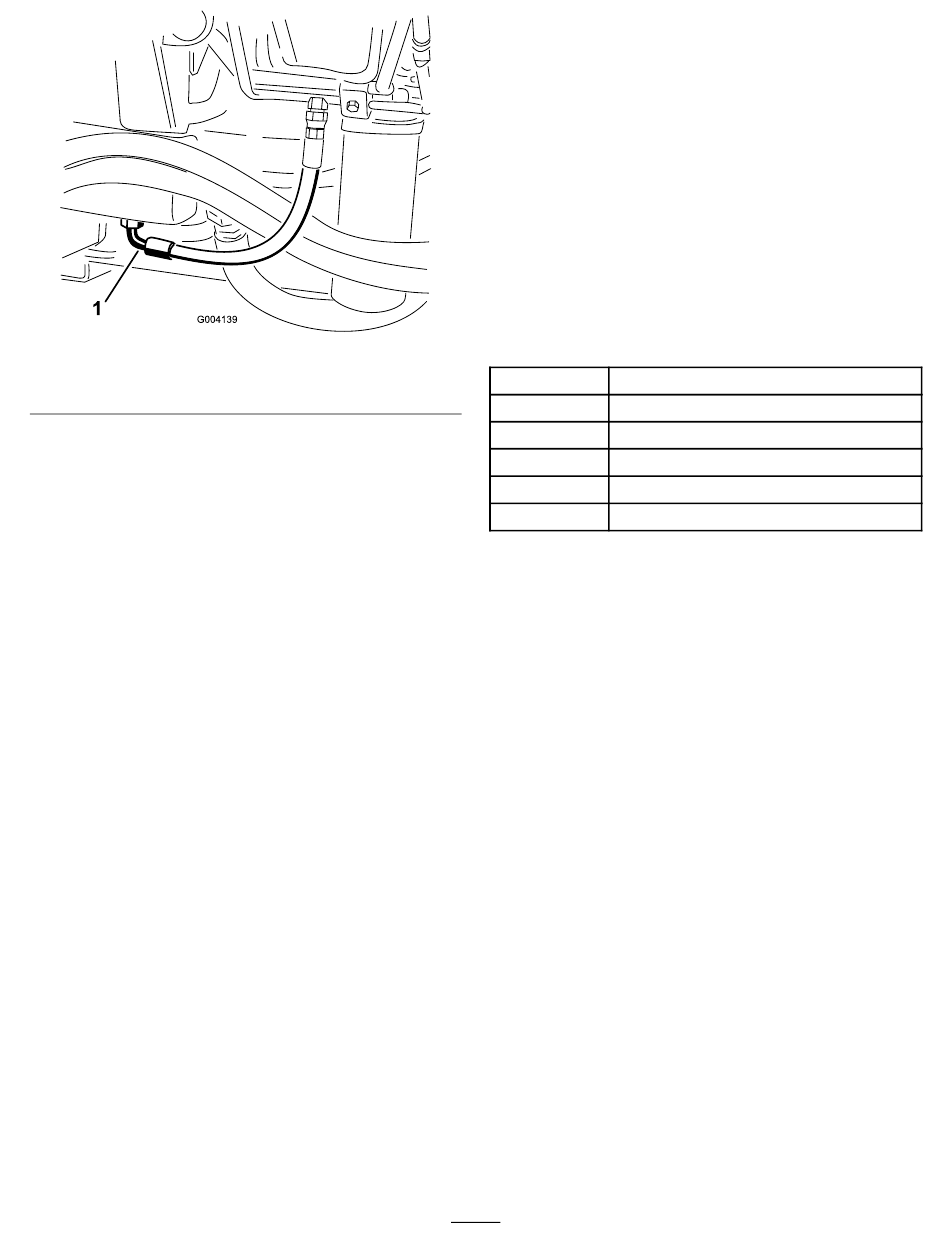

Figuur 79
1. Slang
3.
Maak de slang los van de onderkant van de
nippel en laat de hydraulische vloeistof in de
opvangbak lopen.
4.
Monteer de slang als er geen hydraulische
vloeistof meer naar buiten komt.
5.
Vul het reservoir met ongeveer 37,8 liter
hydraulische vloeistof; zie
hydraulische vloeistof controleren (bladz.
Belangrijk:
Gebruik uitsluitend de
voorgeschreven typen hydraulische
vloeistof. Andere vloeistoffen kunnen
schade aan het systeem veroorzaken.
6.
Plaats de dop weer op het reservoir.
7.
Draai het contactsleuteltje naar de stand
A
,start de motor, gebruik alle hydraulische
AN
bedieningsorganen om de hydraulische vloeistof
door het hele systeem te verspreiden en
controleer op lekkage.
8.
Draai het contactsleuteltje naar de stand U
9.
Controleer het peil van de hydraulische vloeistof
en vul voldoende vloeistof bij totdat het peil de
Vol-markering op de peilstok bereikt.
Belangrijk:
Vul het reservoir niet te vol.
Hydraulische slangen en
leidingen controleren
Controleer dagelijks de hydraulische leidingen en
slangen op lekkages, kinken, loszittende steunen,
slijtage, loszittende aansluitingen, slijtage door
weersinvloeden en de inwerking van chemicaliën.
Voer alle noodzakelijke reparaties uit voordat u de
machine weer in gebruik neemt.
g004139
Het peil van de
58).
.
IT
61
De druk in het hydraulische
systeem testen.
De testpoorten worden gebruikt om de druk in de
hydraulische circuits te testen. Neem contact op met
uw Toro dealer als u hulp nodig hebt.
Functies van de
hydraulische solenoïdeklep
Raadpleeg onderstaande lijst voor een beschrijving
van de verschillende functies van de solenoïdes in
het verdeelstuk van het hydraulische systeem. Elke
solenoïde moet worden geactiveerd om een functie
in te schakelen.
Solenoïde
PRV2
Voorste maaicircuit
PRV1
Achterste maaicircuit
PRV
Maai-eenheden ophoog/omlaag brengen
S1
Maai-eenheden omlaag brengen
S2
Maai-eenheden omlaag brengen
Functie
