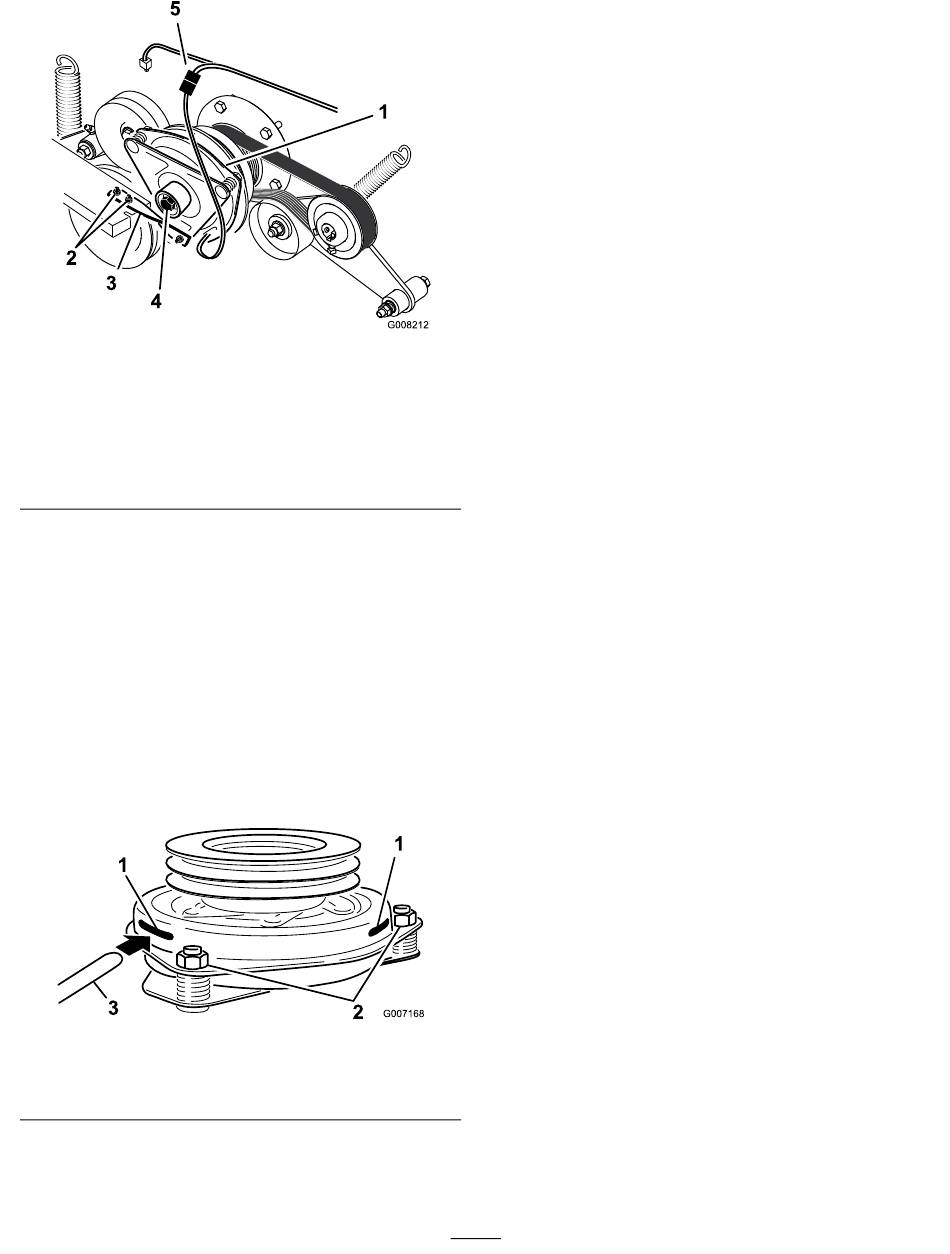

1. Koppeling
2. Bouten (2) en moeren voor
de band van de koppeling
3. Rubberen band van
koppeling
9.
Steek een voelermaat van 0,381 tot 0,533 mm
door 1 inspectiesleuf in de zijkant van de
eenheid. Controleer of deze tussen de
wrijvingsvlakken van de armatuur en de rotor
zit
(Figuur
56).
10.
Draai de borgmoeren aan totdat de voelermaat
licht is vastgeklemd maar gemakkelijk binnen de
spleet kan bewegen
11.
Herhaal deze procedure bij de overige gleuven.
12.
Controleer nogmaals elke sleuf en stel de
koppeling iets bij totdat de voelermaat tussen de
rotor en de armatuur hiermee zeer licht contact
maakt.
1. Sleuf
2. Stelmoer
13.
Monteer de koppeling aan de uitgaande as van
de motor met de spie.
Figuur 55
4. Middelste bout van
koppeling
5. Elektrische aansluiting
(Figuur
56).
Figuur 56
3. Voelermaat
14.
Breng schroefdraadborgmiddel aan op de
middelste bout.
15.
Houd de krukas aan de achterkant van de
machine vast terwijl u de middelste bout
monteert. Zet deze vast met een torsie van 68
Nm
(Figuur
16.
Monteer de rubberen band van de koppeling op
het frame van de maaier met de 2 bouten en
moeren die u eerder hebt verwijderd
17.
Trek aan de veerbelaste spanpoelie voor de
aandrijfriem van de aftakas en monteer deze op
de poelie van de koppeling
18.
Sluit de stekker voor de elektrische aansluiting
van de koppeling aan
g008212
19.
Plaats het frontpaneel van de motor en draai de
knoppen vast.
20.
Zet de stoel omlaag.
g007168
49
55).
(Figuur
(Figuur
55).
(Figuur
55).
54).
