De pomp en de cilinder
bevestigen (model 44856)
Benodigde onderdelen voor deze stap:
1
Pomp en cilinder
2
Schroef (⅜" x 1¼")
2
Ring (⅜")
2
Borgmoer (⅜")
1
Schroef (½" x 1¼")
1
Moer (½")
1
Borgring (½")
1
Trillingsband
2
Cilinderpen
2
R-pen (groot)
Procedure
Opmerking:
Zorg dat de slang niet geknikt of
gekneld is.

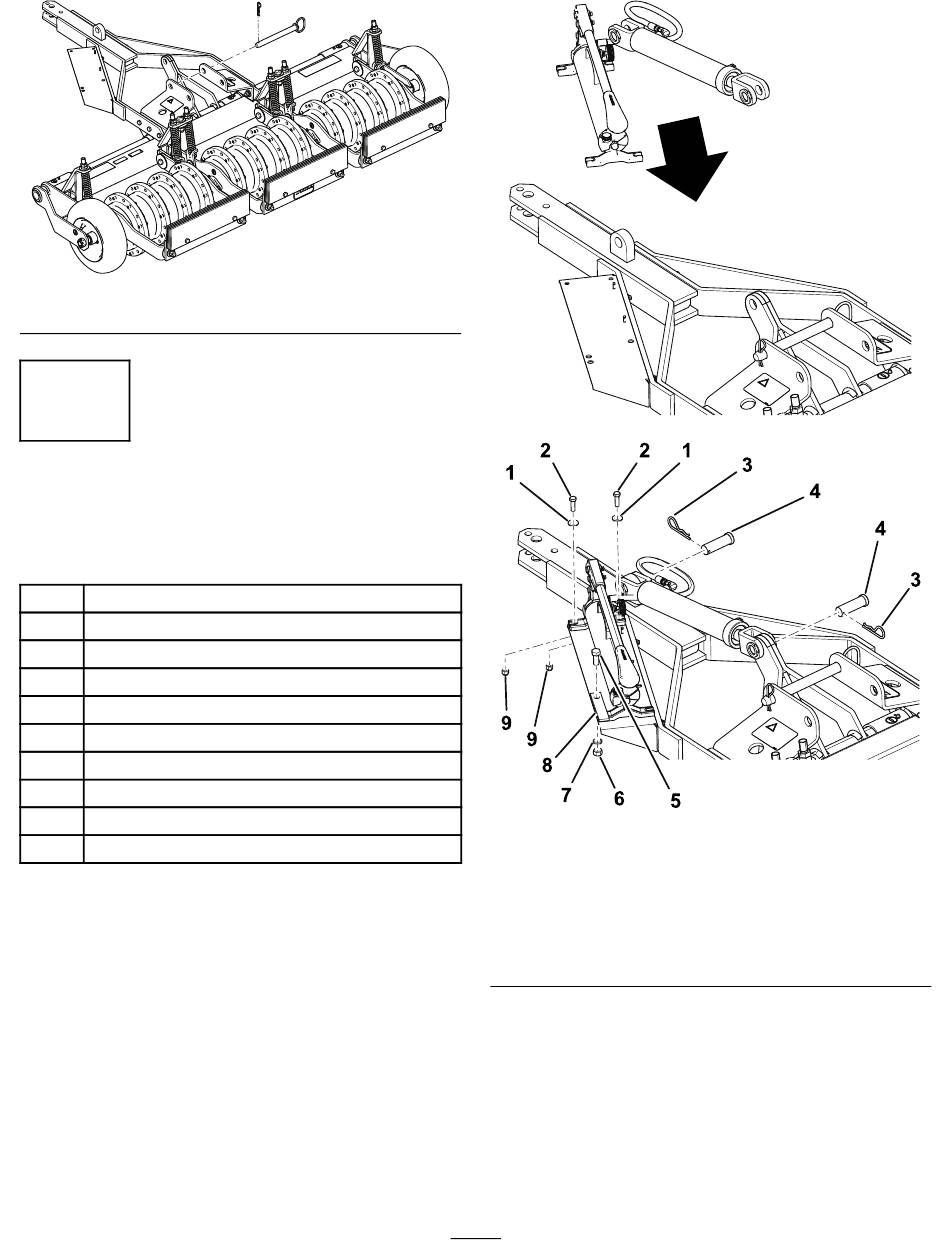

Lijn de pomp en de cilinder uit en bevestig ze zoals
op
Figuur
8.
Figuur 7
g216321
1. Ring (⅜")
2. Schroef (⅜" x 1¼")
3. R-pen (groot)
4. Cilinderpen
5. Schroef (½" x 1¼")
8
Figuur 8
6. Moer (½")
7. Borgring (½")
8. Trillingsband
9. Borgmoer (⅜")
g216317
g216318
