De adapter en de kabelboom monteren
Benodigde onderdelen voor deze stap:
2
Bout (5/16 x 3/4 inch)
2
Borgmoer (5/16 inch)
1
Kabelboom
4
Kabelklembanden
Procedure

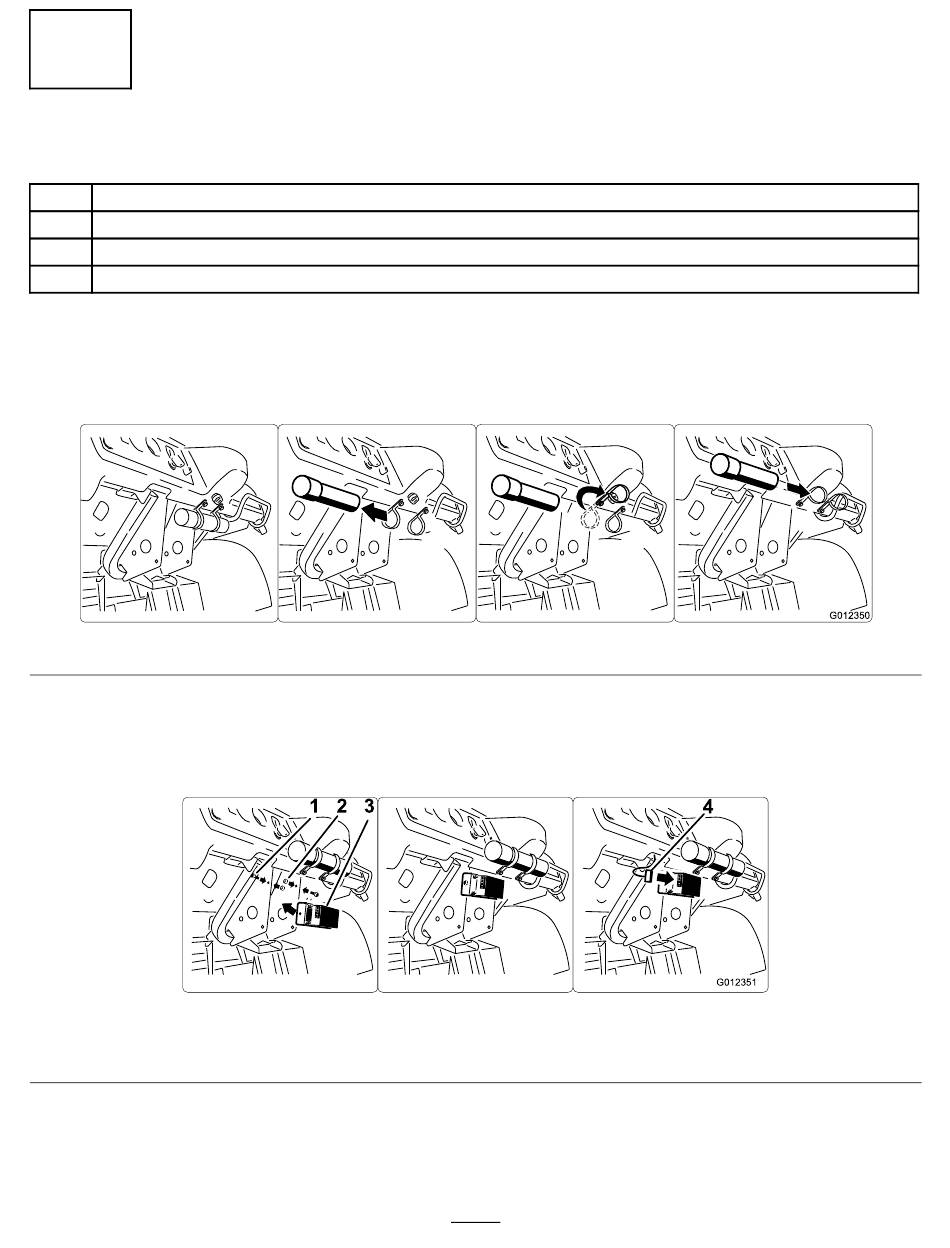

1. Verwijder de buis voor de Gebruikershandleiding van het dashboard. Maak de bevestigingen los waarmee de
R-klemmen en de buis aan het dashboard zijn bevestigd (Figuur 7). Draai de klemmen omhoog en monteer de
buis voor de handleiding.
2. Monteer de 12 V adapter zoals getoond in Figuur 8 aan de buitenzijde van de pedaalkast. Bevestig het geheel met
behulp van twee bouten (5/16 x 3/4 inch) en twee borgmoeren (5/16 inch).
Opmerking: Plaats de platte stekker zo, dat deze naar de bestuurdersstoel is gericht.
3. Zoek de platte stekker met 4 draden aan het uiteinde in de losse onderdelen.
1. Bout (3/8 x 1 inch)
2. Borgmoer (3/8 inch)
4. Leid de platte stekker omlaag door de pedaalkast naar de 12 V adapter die u eerder hebt verwijderd. Sluit
de platte stekker aan op de 12 V adapter (Figuur 8).
5. Sluit aan de voorzijde van de machine de zwarte stekker met behulp met de rode en zwarte draden op het
contactpunt in het dashboard aan (Figuur 9).
Figuur 7
1 2 3
Figuur 8
3. 12 V adapter
4. Platte stekker, kabelboom 12 V adapter
5
G012350
4
G012351
