1
+5 VDC
2
COM
3
COM
4
+12 VADC
P8 en P9: SATA-connectoren met hoek rechts - Mini Tower-computer
Pinnummer
Signaalnaam
1
+3,3 VDC
2
COM
3
+5 VDC
4
COM
5
+12 VADC
Voedingseenheid van pc

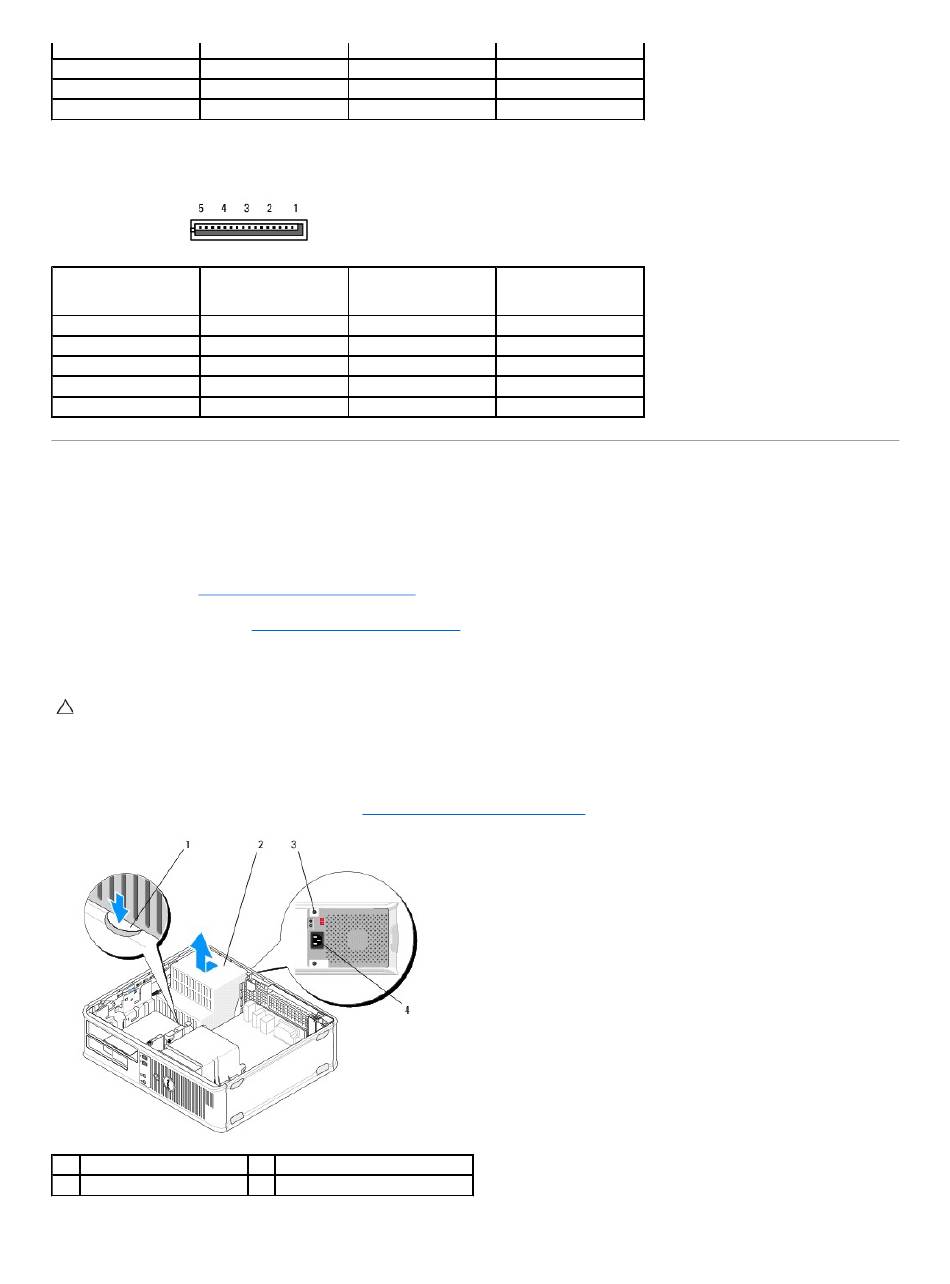

De voedingseenheid uit de pc verwijderen
1. Volg de procedure in
Voordat u aan de computer gaat
2. Verwijder de computerkap (zie
3. Koppel de voedingskabels los van het moederbord en de stations.
WAARSCHUWINGEN:
Noteer de manier waarop de voedingskabels onder de lipjes in het computerchassis zijn geleid terwijl u deze van
moederbord en stations verwijdert. U moet deze kabels op juiste wijze opnieuw aanbrengen om te voorkomen dat ze beschadigd of gedraaid
raken.
4. Verwijder de twee schroeven waarmee de stroomvoorziening op de achterzijde van het computerchassis is bevestigd.
5. Verwijder het optische station en zet het apart (zie
1
ontgrendelknop
3
schroefjes (2)
6. Druk op de ontgrendelknop onder op het computerchassis en schuif de voedingseenheid ongeveer 2,5 cm naar de voorzijde van de computer.
Rood
Zwart
Zwart
Geel
Kabelkleur
Oranje
Zwart
Rood
Zwart
Geel
werken.
De computerkap van de pc
verwijderen).
Het optische station uit de pc
2
voedingseenheid
4
voedingsconnector
AWG#22
AWG#22
AWG#22
AWG#22
AWG
AWG#18
AWG#18
AWG#18
AWG#18
AWG#18
verwijderen).
