6.2. PIVOT MONTAGE
SCHOKDEMPER EXTENSIE
6.4
W
V
U
6
MM

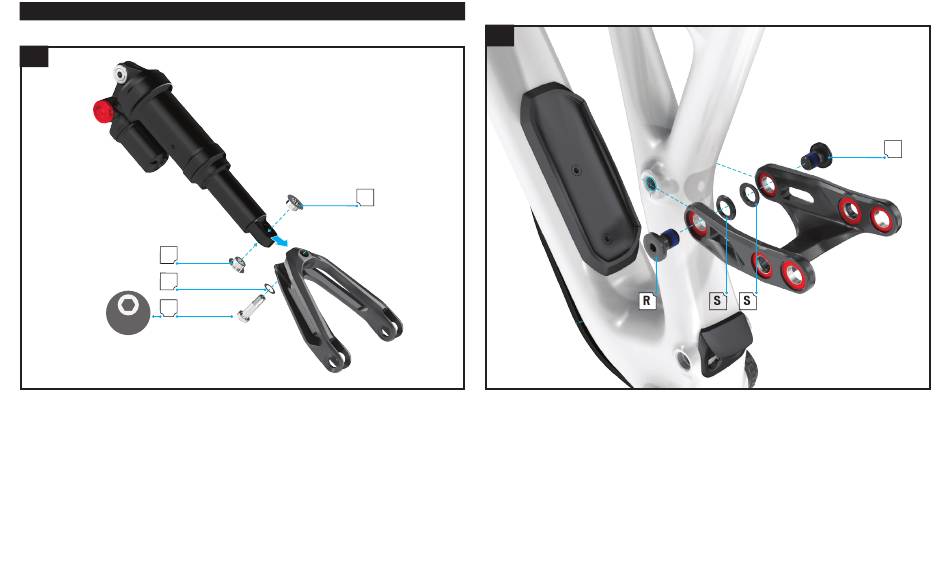

Fig. 6.4
Installeer de twee delen van de geleidebus in het onderste oog van de schokdemper.
„
Breng het oogje van de schokdemper op één lijn met het gat in het verlengstuk en installeer
„
vervolgens de bout.
Draai de onderste oogbout van de schokdemper pas in de laatste stap aan!
„
LINK OP ZADELBUIS
6.5
W
Fig. 6.5
Vet de afstandshouders in, plaats vervolgens de link afstandshouders tegen de schocklink lagers
„
(tapse oppervlak tegen het lager).
Vet de bouten van de link in en draai deze vervolgens in het frame.
„
Gebruik een 6 mm inbussleutel om de bouten tot 20 Nm / 180 in-lbf aan te draaien.
„
R
18
