HORST-LINK (VORKEINDE)
6.8
D

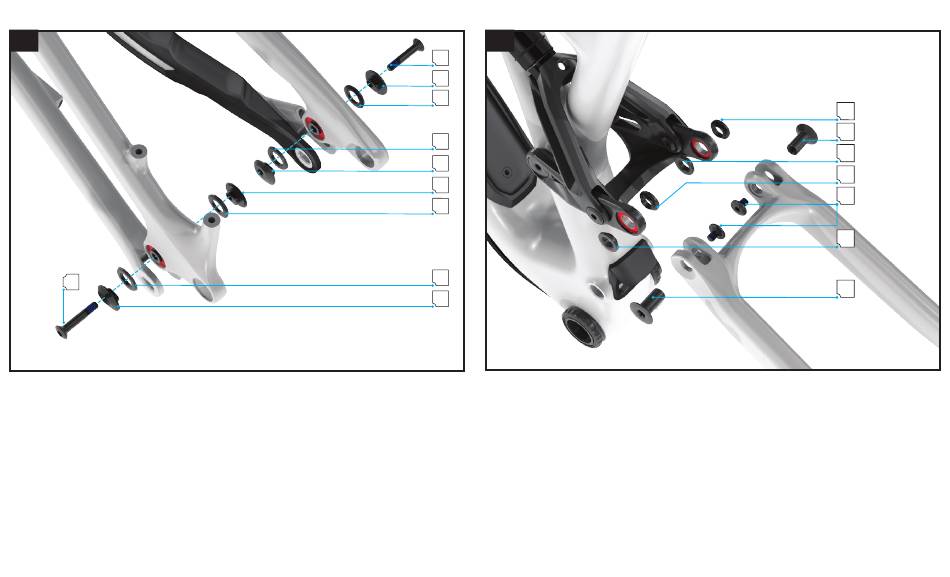

Fig. 6.8
Vet alle binnenste afstandshouders (x4) in en plaats ze tegen de Horst-shocklink lagers (tapse
„
oppervlak tegen het lager).
Breng de Flip Chip afstandshouders op één lijn met de "hoge" of "lage" positie en plaats ze
„
tegen het frame. De beschermer voor de liggende achtervork moet voor de installatie worden
aangebracht.
Wanneer de Flip Chips zijn gemonteerd, installeer de bouten. Zorg ervoor dat de Flip Chips aan
„
de aandrijfzijde en niet-aandrijfzijde zich in dezelfde richting bevinden!
Gebruik een 5 mm inbussleutel om de bouten tot 10 Nm / 90 in-lbf aan te draaien.
„
Voor instructies over het aanpassen van de Flip Chip, raadpleeg de sectie 7.2.
„
STAANDE ACHTERVORK OP KOPPELING
6.9
D
E
G
G
F
F
G
G
E
Fig. 6.9
Vet de afstandshouders voor de staande achtervork in (x4) en breng ze op de shocklink lagers
„
aan.
Breng de staande achtervork op één lijn met de shocklink lagers.
„
Smeer en draai de bouten voor de staande achtervork (x2) in de assen van de staande
„
achtervork vast.
Gebruik een 6 mm en 4 mm inbussleutel om de bouten en assen tot 7 Nm / 60 in-lbf aan te
„
draaien.
N
M
N
N
L
N
M
20
