13
Onderhoud
13.3.2
Stabilisatie-inrichting
(frictievoeringen aan
zijkant) controleren
13.3.3
Stabilisatie-inrichting
(frictievoeringen aan
zijkant) controleren
166
AKS 3004

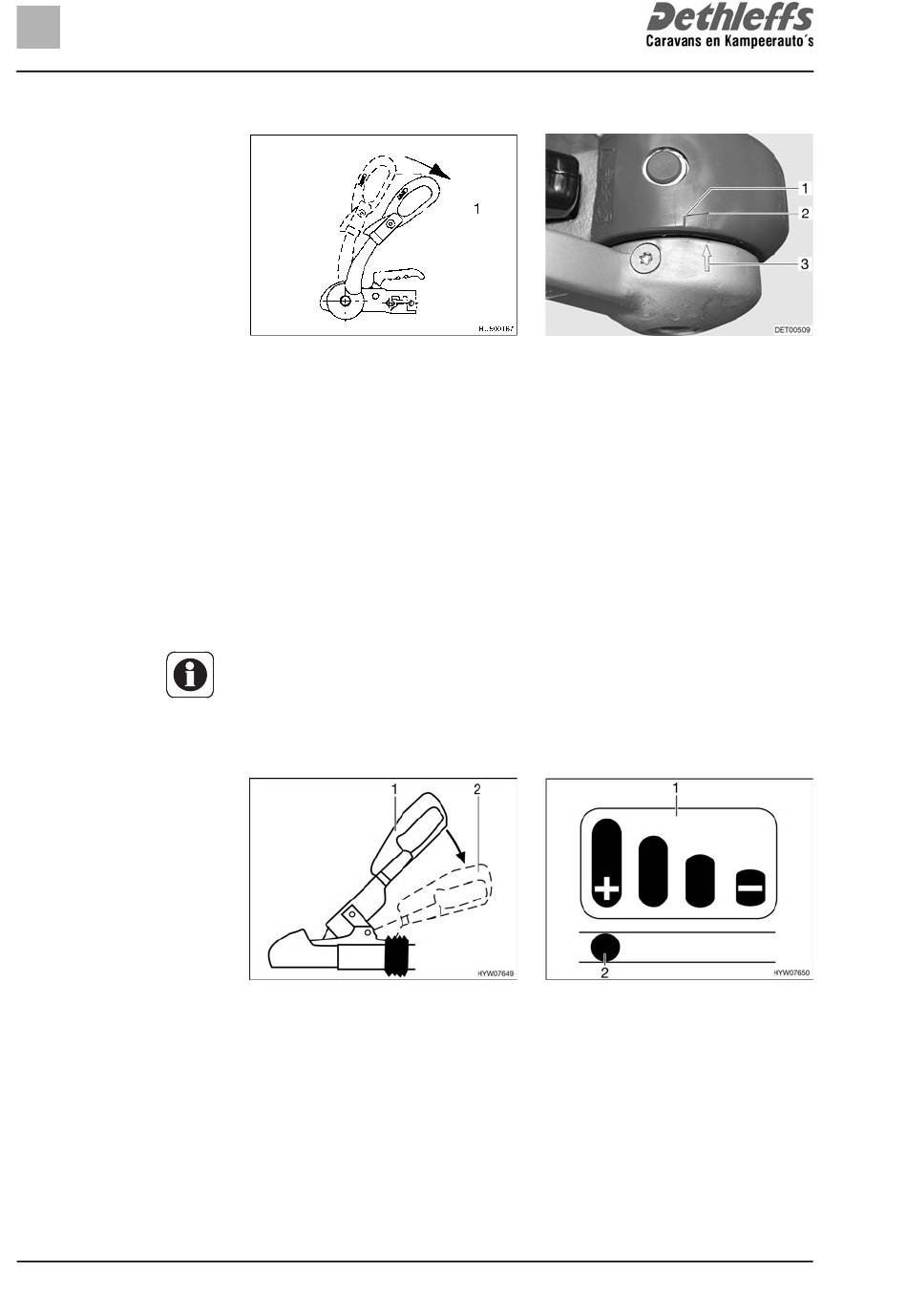

Afb. 177 Stabiliseringsgreep
Voorwaarde: AKS 3004 aangekoppeld, kogeldiameter 50 mm
Stabiliseringsgreep (Afb. 177,1) openen.
Stabiliseringsgreep sluiten, tot er weerstand merkbaar is (frictievoeringen
liggen aan de kogel, zijn nog niet gespannen).
Als de pijl op de drukschijf (Afb. 178,3) voor of aan het begin van het mar-
keringsvlak (Afb. 178,2) staat, dan zijn de frictievoeringen nog in nieuwe
staat.
Als de pijl op de drukschijf binnen het markeringsvlak (Afb. 178,1 tot 2)
staat, dan zijn de frictievoeringen licht versleten.
Als de pijl op de drukschijf aan het einde van het markeringsvlak
(Afb. 178,1) staat of erachter, dan zijn de frictievoeringen versleten.
Bijstellen van de frictievoeringen is niet vereist.
WS 3000 D
Afb. 179 Stabiliseringsgreep
Voorwaarde: WS 3000 D aangekoppeld, kogeldiameter 50 mm
De stabilisatie-inrichting activeren. Hiervoor de koppelingsgreep uit de
gesloten stand (Afb. 179,1) tot de aanslag naar beneden drukken
(Afb. 179,2).
Op de koppelingsgreep is een slijtagedisplay (Afb. 180) met een staafdiagram
(Afb. 180,1) aangebracht.
Afb. 178 Frictievoeringen
Afb. 180 Slijtagedisplay
Caravan - 09-09 - DET-0025-10
