7.11.4
Mechanische bediening
Bed opheffen:
Bed neerlaten:
NL
Caravan - 09-09 - DET-0025-10
Achterste bed, verstelbaar
Bij het neerlaten of optillen niet tussen bed en zijwand grijpen. Beknel-
lingsgevaar!
Het bed alleen neerlaten of optillen als er geen lasten op het bed liggen.
Het bed alleen neerlaten of optillen als de ruimte tussen bed en zijwand
vrij is.
Het bed alleen neerlaten als het neerlaatbereik in de garage achter vrij
is.
Het bed kan tussen de beide eindposities op verschillende hoogtes worden
geplaatst.
De bevestiging om de handslinger in te steken is aan de afscherming van
het achterste bed aangebracht.
Als het achterste bed elektrisch kan worden gebruikt, is de wipschakelaar
voor het optillen en neerlaten van het achterste bed in het bovenste
gedeelte van de rechtertussenwand aangebracht.
Het achterste bed wordt met een handslinger opgeheven of neergelaten.

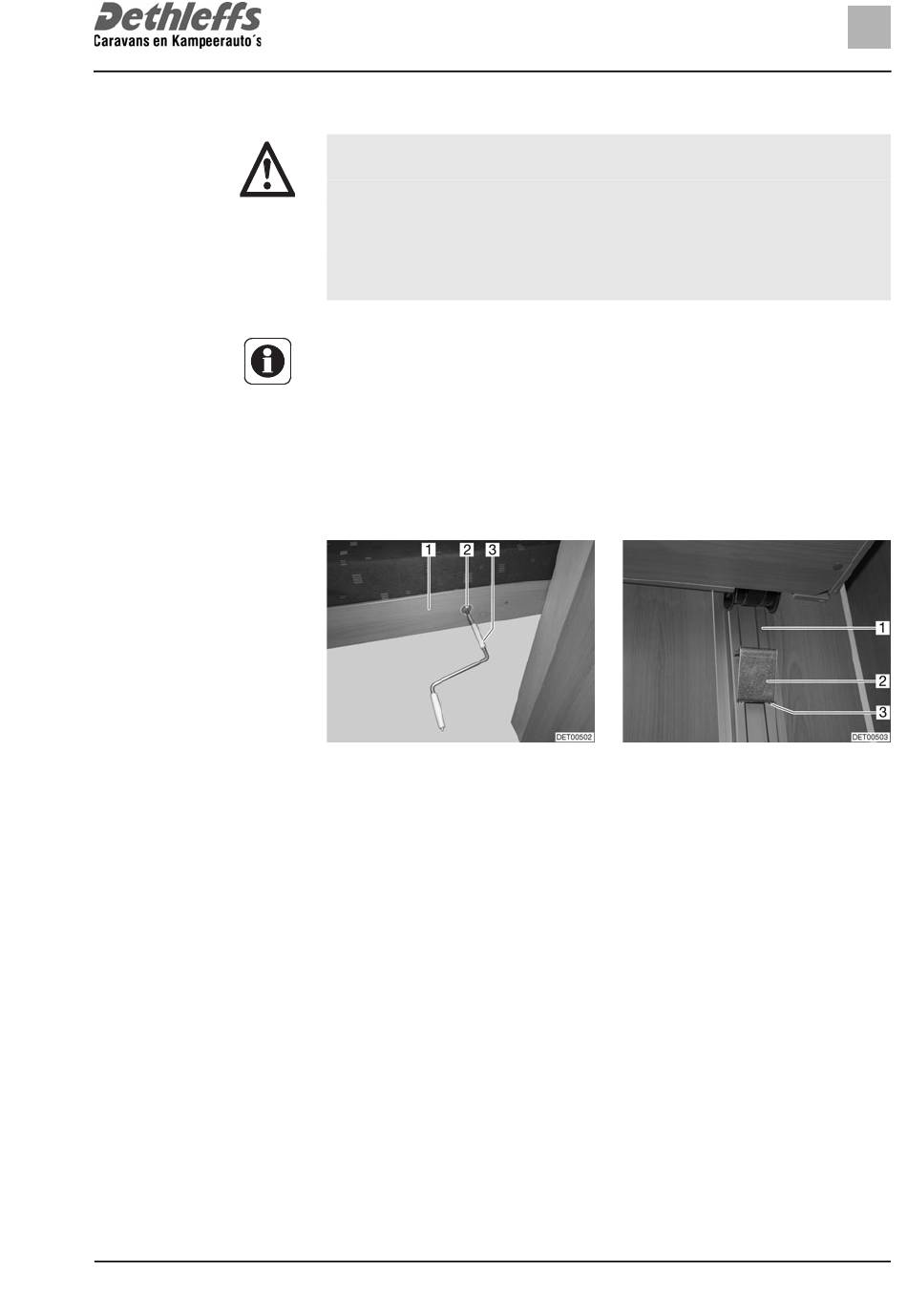

Afb. 73
Handslinger
Handslinger (Afb. 73,3) in de bevestiging (Afb. 73,2) aan de afscherming
(Afb. 73,1) van het bed steken en handslinger draaien tot het bed zich een
stukje boven de gewenste positie van de dragers of bij de aanslag bevindt.
De vier dragers (Afb. 74,2) op de gewenste hoogte brengen en de beveili-
gingsneuzen in de gaten (Afb. 74,3) aan de vier draagrails (Afb. 74,1)
steken.
Handslinger draaien tot het bed op de dragers ligt.
Handslinger afnemen en veilig opslaan.
Handslinger (Afb. 73,3) in de bevestiging (Afb. 73,2) aan de afscherming
(Afb. 73,1) van het bed steken en handslinger draaien tot het bed zich een
stukje naar boven bewogen heeft.
De vier dragers (Afb. 74,2) uit de gaten (Afb. 74,3) aan de vier draagrails
(Afb. 74,1) trekken en op de gewenste positie weer insteken.
Handslinger draaien tot het bed op de dragers ligt.
Handslinger afnemen en veilig opslaan.
Wonen
Afb. 74
Drager achterste bed
7
71
