ATW-RU13 Bediening en functies van de
ontvangereenheid

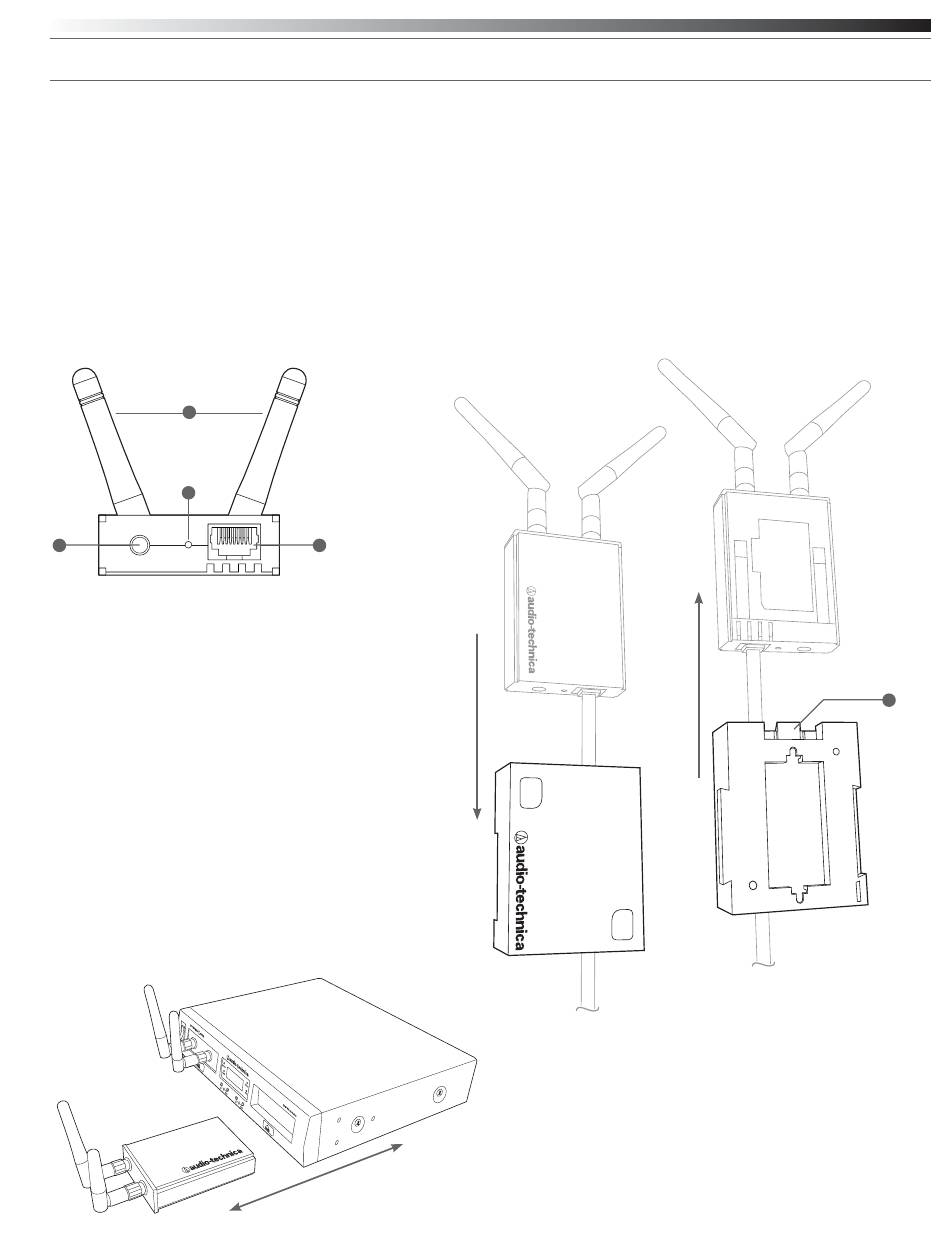

Afbeelding E — ATW-RU13 Functies
1. Antenne: Bevestig de antennes en richt ze weg van elkaar zodat
een "V" vorm wordt gevormd. De antennes worden via SMA-
connectoren bevestigd.
2. Montage adapter: ¼-inch 20-draads schroefdraad om de ontvanger
verwijderd van het ontvangerchassis op een statief of ander
hulpstuk voorzien van een ¼-inch schroef te bevestigen.
3. Ontvanger-statusindicator: De LED is uit wanneer de ontvanger
geen stroom heeft, knippert langzaam wanneer de ontvanger niet
aan een zender is gekoppeld, knippert snel tijdens het koppelen en
brandt groen zodra de ontvanger aan een zender is gekoppeld.
Afbeelding E
1
3
2
Afbeelding G — RU13 en RC13
4
System 10 PRO Installatie en bediening
4. RJ45-aansluiting: Leidt een ethernetkabel naar het chassis om de
ontvanger verwijderd op te stellen (kabel is niet meegeleverd).
5. Ontgrendellipje voor de houder: Haal het lipje omhoog om de
ontvanger los te maken van de houder.
Afbeelding F — AT8690 RU13 Houder, voor- en achterkant
5
5
